Nabtesco RV vs Harmonic Drive vs WITTENSTEIN: почему появляются безлюфтовые планетарные приводы

На протяжении десятилетий прецизионные системы передачи Nabtesco, Harmonic Drive и WITTENSTEIN определяют важные стандарты производительности в робототехнике, станкостроении, автоматизации, аэрокосмическом оборудовании и системах точного перемещения.

Редукторы NabtescoRV известны высокой жёсткостью, высокой крутящей способностью и высокой устойчивостью к внешним нагрузкам. Редукторы Harmonic Drive широко известны компактными габаритами, высокими передаточными отношениями, малым люфтом и превосходной повторяемостью. WITTENSTEINпрецизионные планетарные редукторы обеспечивают высокий КПД, высокую плотность крутящего момента, жёсткость и гибкие конфигурации передачи.

Однако высокоточные системы движения всё чаще требуют более сложного сочетания характеристик: точности передачи на уровне угловых секунд наряду с высокой крутильной жёсткостью и высокой нагрузочной способностью.

Именно здесь традиционные архитектуры передач могут столкнуться со сложным компромиссом между показателями производительности.

Для устранения этого разрыва появляется новое поколение безлюфтовых планетарных актуаторов, объединяющих архитектуру планетарной передачи с передовой компенсацией люфта и интеграцией прецизионного актуатора.

Каковы проблемы производительности современных прецизионных редукторов?

Проблема не в том, что традиционные прецизионные редукторы не способны обеспечивать высокоэффективное управление движением. Каждая архитектура оптимизирована под определённое сочетание механических требований.

Сложность возникает, когда для одного применения одновременно требуются очень малый люфт, высокая крутильная жёсткость, высокая плотность крутящего момента, малая погрешность передачи, высокая нагрузочная способность, компактные габариты и долговременная стабильность.

Например, поворотная ось пятиосевого станка может нуждаться в сопротивлении значительным силам резания при сохранении углового позиционирования на уровне угловых секунд. Аэрокосмический сборочный механизм может одновременно требовать высокой жёсткости и малой погрешности передачи. Шарнир хирургического робота может нуждаться в компактных габаритах, малом люфте, высокой повторяемости и предсказуемом движении.

В этих областях применения уже недостаточно сравнивать редукторы только по номинальному передаточному отношению или номинальному крутящему моменту.

Более важный вопрос заключается в следующем:

Какую точность, жёсткость и нагрузочную способность может одновременно сохранять вся передача?

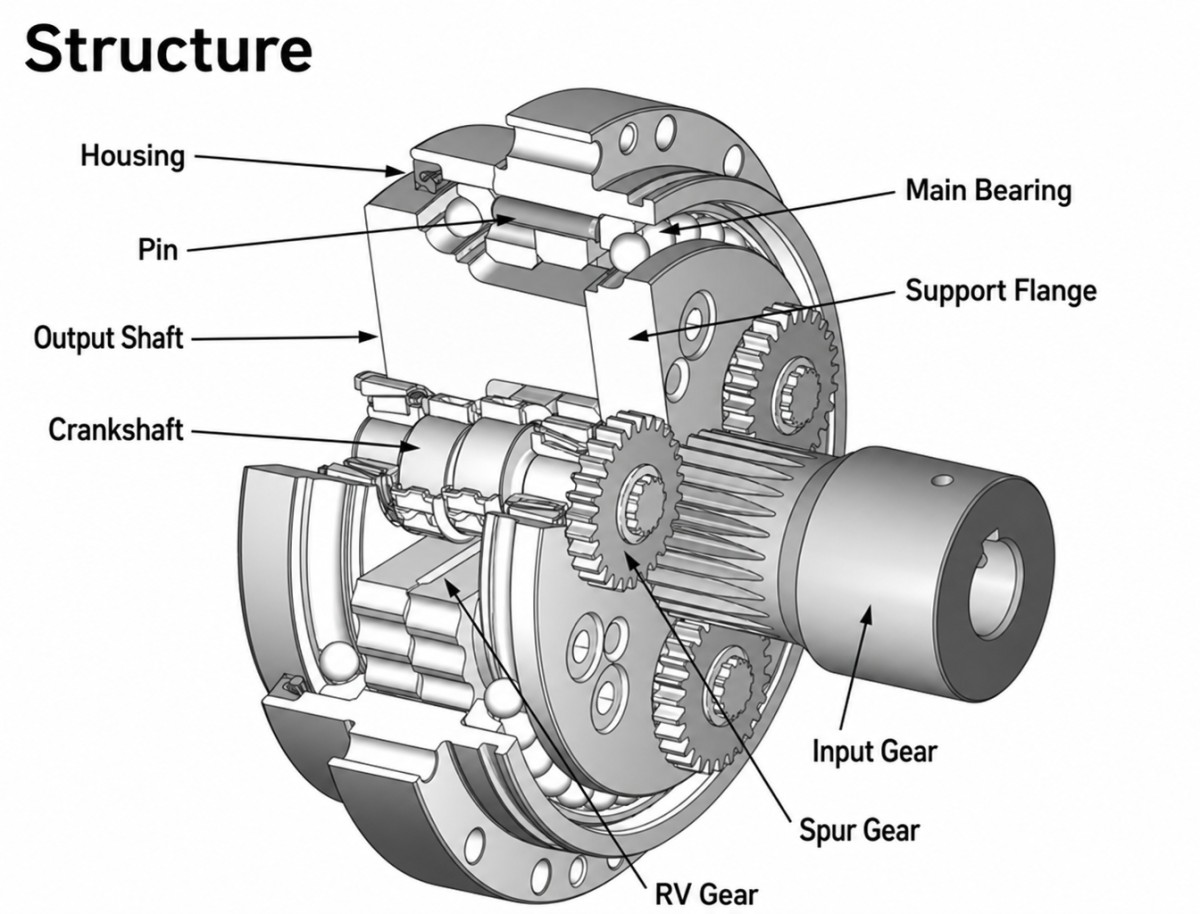

Редуктор Nabtesco RV: высокая жёсткость и высокая нагрузочная способность

В чём преимущества Nabtesco RV？

Редуктор Nabtesco RV использует многоступенчатую архитектуру передачи, объединяющую планетарную зубчатую передачу с циклоидальным механизмом. Эта архитектура получила широкое применение в промышленных роботах, поскольку обеспечивает высокую жёсткость, высокую крутящую способность и высокую устойчивость к внешним нагрузкам.

Текущая информация Nabtesco о продукции RV указывает для нескольких основных семейств изделий RV люфт или потерянное движение менее 1 угл. мин.

Для многих применений промышленных роботов эти характеристики обеспечивают практический баланс между точностью, жёсткостью, нагрузочной способностью и долговечностью.

Сложность возникает, когда требования применения переходят от традиционного позиционирования роботов к угловому позиционированию на уровне угловых секунд и чрезвычайно малой погрешности передачи.

Где архитектура RV сталкивается с компромиссом по точности？

Редуктор RV — это не просто большой гармонический редуктор. Его циклоидальная и планетарная архитектура передачи имеет собственные характеристики с точки зрения зацепления зубьев, распределения нагрузки, погрешности передачи, производственных допусков, расположения подшипников и предварительного натяга.

Поэтому уменьшение номинального люфта является лишь частью задачи.

Для таких применений, как высокоточные поворотные столы, пятиосевые станки, оптические системы позиционирования и отдельные медицинские роботизированные механизмы, требуемая угловая точность может быть значительно выше обычной спецификации редукторов на уровне угловых минут.

Это создаёт возможности для архитектуры передачи, специально разработанной для малого люфта и угловой точности передачи на уровне угловых секунд.

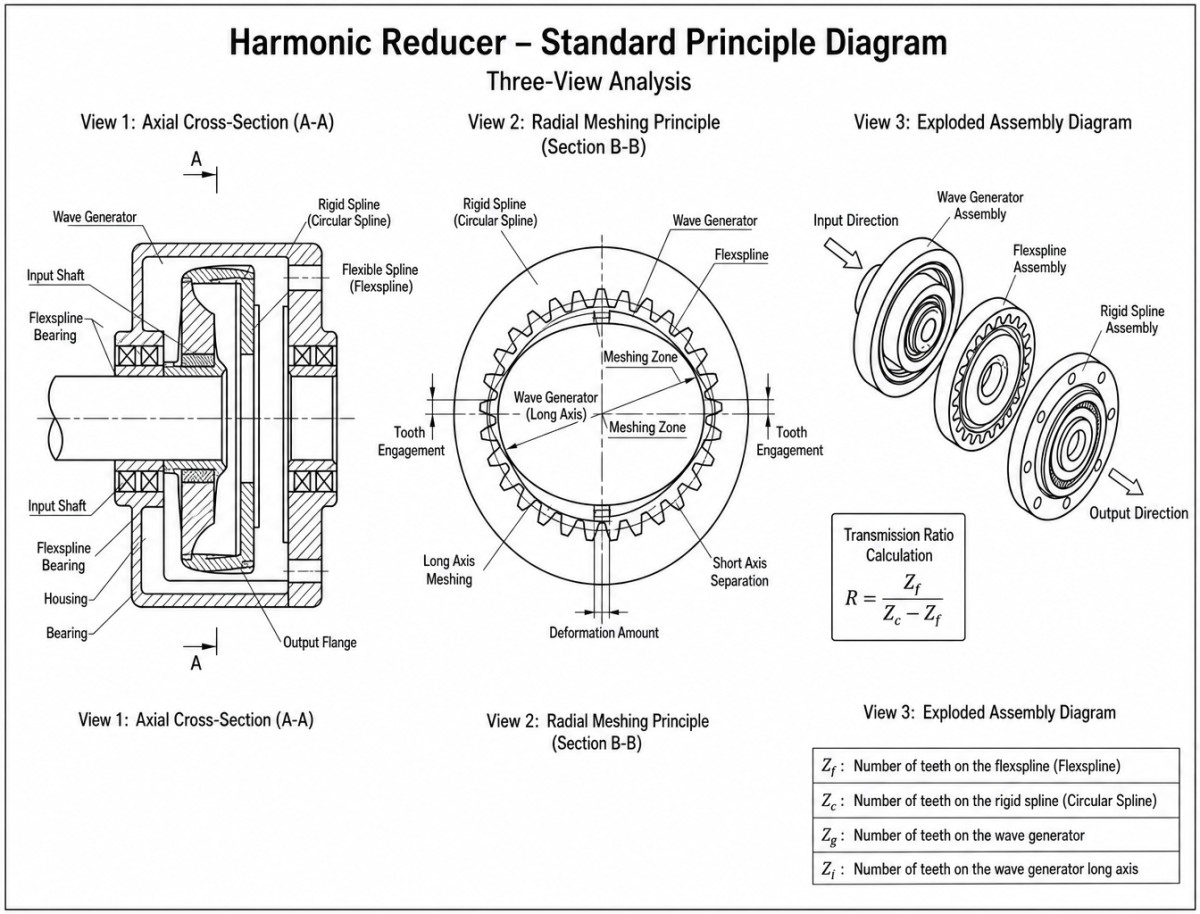

Harmonic Drive: чрезвычайно малый люфт и высокая повторяемость

Почему Harmonic Drive широко применяется в прецизионной робототехнике？

Технология Harmonic Drive использует контролируемую упругую деформацию гибкого колеса для передачи движения. Это позволяет достигать очень высокого передаточного отношения в компактном корпусе при сохранении чрезвычайно малого люфта и превосходной повторяемости.

Опубликованные спецификации Harmonic Drive для таких изделий, как семейства CSG-GH и CSF-GH, включают нулевой люфт, точность менее 1 угл. мин. и повторяемость в диапазоне ±4–±10 угл. сек. в зависимости от конфигурации.

Это делает гармонические передачи особенно привлекательными для шарниров роботов, коллаборативных роботов, гуманоидных роботов, прецизионных механизмов позиционирования и других применений, где критически важны компактность и повторяемость движения.

Компромисс между точностью и механической жёсткостью

Однако гармоническая передача опирается на упругую деформацию как часть своего принципа действия. Поэтому при проектировании всей механической системы необходимо учитывать крутильную жёсткость, упругую податливость, внешнюю нагрузку, тепловые условия и динамический отклик.

Для применений, требующих чрезвычайно малого люфта вместе с высокой способностью воспринимать внешние нагрузки и высокой крутильной жёсткостью, инженерам может потребоваться оценить, обеспечивает ли вся гармоническая передача достаточный запас жёсткости.

Это не делает гармоническую передачу неподходящей. Напротив, это подчёркивает фундаментальный инженерный компромисс:

Чрезвычайно малый люфт и высокая повторяемость не означают автоматически максимальную механическую жёсткость.

Это одна из причин, по которой некоторые высоконагруженные прецизионные применения продолжают рассматривать планетарные, RV и другие архитектуры передач.

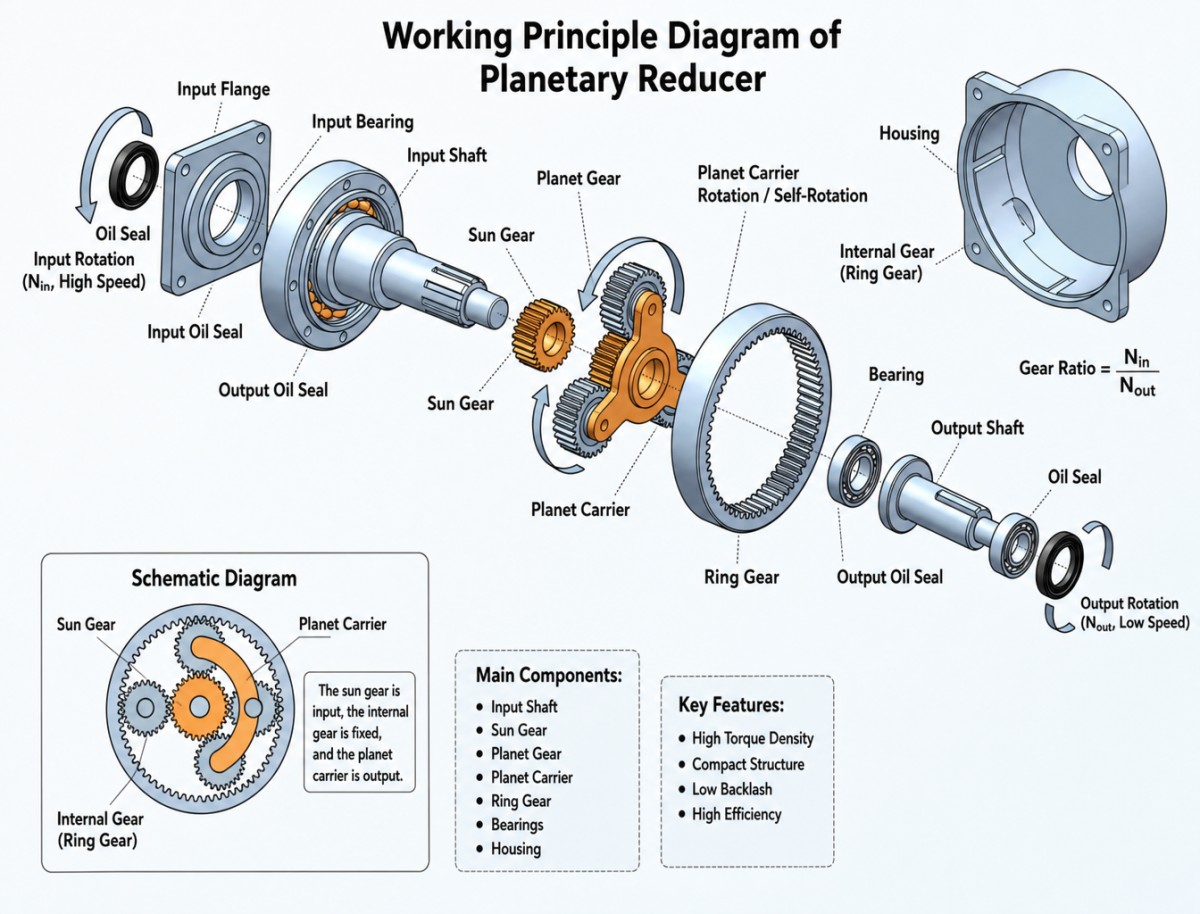

Прецизионные планетарные редукторы WITTENSTEIN: высокий КПД и жёсткость

Преимущества прецизионной планетарной передачи

Прецизионные планетарные редукторы WITTENSTEIN занимают ещё одну важную позицию в системах управления движением с высокими характеристиками.

Планетарная передача обладает несколькими присущими ей преимуществами, включая высокий КПД, высокую плотность крутящего момента, компактные габариты, высокую механическую жёсткость и гибкие передаточные отношения.

Ассортимент продукции WITTENSTEIN alpha включает различные спецификации и конфигурации по люфту, в том числе варианты с уменьшенным люфтом, разработанные для требовательных задач позиционирования.

Это делает прецизионные планетарные редукторы привлекательными для станков, оборудования автоматизации, сервосистем, робототехники и других применений, требующих высоких динамических характеристик.

Оставшийся разрыв на уровне угловых секунд

Сложность состоит в том, что традиционная прецизионная планетарная передача обычно требует чрезвычайно точных зубчатых колёс, контролируемых сборочных допусков, предварительного натяга, компоновки подшипников и других методов компенсации для существенного дальнейшего снижения люфта.

По мере перехода целевых требований от люфта на уровне угловых минут к показателям в единицы угловых секунд сама архитектура передачи становится всё более важной.

Это создаёт потенциальное пространство для характеристик планетарной передачи, специально разработанной на основе передовой компенсации люфта, а не опирающейся только на традиционную точность изготовления зубчатых колёс.

Недостающее сочетание: точность на уровне угловых секунд + высокая жёсткость

Три архитектуры передач демонстрируют три различных инженерных подхода.

Технология Nabtesco RV делает акцент на жёсткости, нагрузочной способности и долговечности.

Harmonic Drive делает акцент на компактности, высоких передаточных отношениях, малом люфте и повторяемости.

Прецизионная планетарная технология WITTENSTEIN делает акцент на КПД, плотности крутящего момента, жёсткости и прецизионной сервопередаче.

Однако некоторые применения требуют сочетания характеристик, которые сложно одновременно оптимизировать:

Очень малый люфт + высокая крутильная жёсткость + высокая нагрузочная способность + компактная интеграция актуатора.

Именно здесь концепция безлюфтового планетарного актуатора становится особенно интересной.

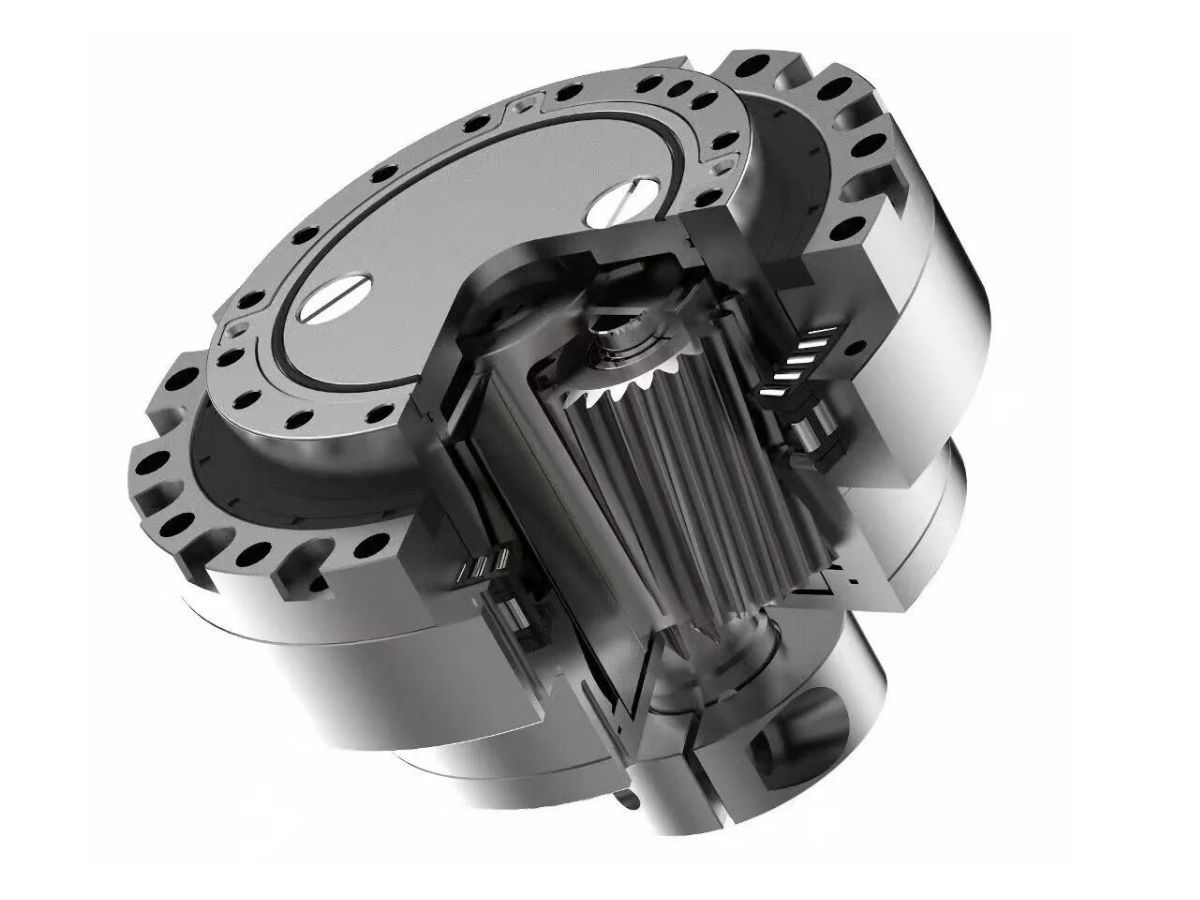

Что представляет собой безлюфтовой планетарный актуатор?

Безлюфтовой планетарный актуатор объединяет прецизионную планетарную передачу с механизмом, предназначенным для минимизации или компенсации люфта зубчатой передачи.

Цель состоит не просто в изготовлении традиционных планетарных зубчатых колёс с более жёсткими допусками.

Вместо этого архитектура передачи может использовать контролируемый предварительный натяг, зубчатые элементы со сдвигом фаз, дифференциальное позиционирование или другие методы механической компенсации для уменьшения эффективного люфта и повышения угловой точности передачи.

Когда актуатор объединяет планетарный редуктор с серводвигателем, энкодером, подшипниковой системой, тормозом, корпусом и интерфейсом управления, результатом становится полноценный роботизированный или промышленный прецизионный актуатор, а не просто отдельный редуктор.

Как безлюфтовой планетарный актуатор уменьшает люфт?

Архитектура зубчатой передачи со сдвигом фаз

Один из признанных подходов к уменьшению люфта заключается в использовании нескольких зубчатых элементов с контролируемым фазовым соотношением.

Благодаря введению небольшого углового смещения между сопрягаемыми элементами передачи можно уменьшить эффективный зазор между боковыми поверхностями зубьев. Это может существенно снизить люфт по сравнению с традиционной однопоточной планетарной передачей.

Однако итоговые характеристики всё равно зависят от точности зубчатых колёс, предварительного натяга, жёсткости подшипников, сборочных допусков, тепловой деформации, смазки и всей конструкции передачи.

Поэтому конструкцию с малым люфтом всегда следует оценивать по измеренным характеристикам передачи, а не только по концепции зубчатой передачи.

Саморегулируемая компенсация люфта

Более передовой подход представляет собой механизм саморегулируемой компенсации люфта.

В строгом инженерном смысле саморегулирование означает, что механизм способен автоматически поддерживать требуемое состояние зацепления при изменении условий эксплуатации.

В зависимости от архитектуры это может компенсировать такие факторы, как производственные отклонения, тепловое расширение, износ или изменения зацепления зубчатых колёс.

Для HONPINE ценность этого подхода заключается не только в достижении малого начального значения люфта. Цель состоит в поддержании предсказуемого поведения передачи при сочетании малого люфта с присущими планетарной передаче жёсткостью и нагрузочной способностью.

Как безлюфтовые планетарные актуаторы соотносятся с Nabtesco RV？

Безлюфтовой планетарный актуатор не следует рассматривать просто как универсальную замену редуктору Nabtesco RV.

Технология RV остаётся высокоэффективной, когда основными требованиями являются высокий крутящий момент, высокая жёсткость, ударостойкость и длительный срок службы.

Возможность возникает, когда требуемая угловая точность передачи значительно выходит за рамки традиционного диапазона характеристик RV.

Например, если машине одновременно требуются:

Высокая конструкционная жёсткость и

точность передачи на уровне единиц угловых секунд

тогда прецизионный планетарный актуатор с передовым механизмом компенсации люфта может предложить иной путь решения.

В этом сценарии цель состоит не просто в том, чтобы сделать редуктор RV меньше или быстрее. Она заключается в использовании другой архитектуры передачи, оптимизированной под совокупные требования точности и жёсткости.

Как безлюфтовые планетарные актуаторы соотносятся с Harmonic Drive？

Harmonic Drive остаётся надёжным выбором, когда основными требованиями являются компактные габариты, высокие передаточные отношения, малый люфт и повторяемость.

Однако некоторые высоконагруженные поворотные применения придают большее значение крутильной жёсткости, способности воспринимать внешние нагрузки, моментной жёсткости и устойчивости к деформации.

Это создаёт потенциальное пространство применения для прецизионного планетарного актуатора.

Таким образом, цель проектирования не состоит в следующем:

Планетарная передача лучше гармонической.

Более значимый инженерный вопрос заключается в следующем:

Может ли планетарная архитектура достичь достаточно малого люфта при сохранении механической жёсткости, связанной с планетарной передачей?

Если ответ положительный, планетарный актуатор становится потенциальной альтернативой Harmonic Drive для высокоточных применений с высокой жёсткостью.

Как безлюфтовые планетарные актуаторы соотносятся с планетарными редукторами WITTENSTEIN？

WITTENSTEIN уже предлагает высокоточные планетарные редукторы и конфигурации с уменьшенным люфтом.

Таким образом, отличие безлюфтового планетарного актуатора заключается не просто в сравнении «планетарный с планетарным».

Реальное различие заключается в архитектуре компенсации люфта и уровне характеристик интегрированного актуатора.

Традиционный прецизионный планетарный редуктор может достигать малого люфта за счёт высокоточных зубчатых колёс, производственных допусков, контроля сборки и предварительного натяга.

Более передовой безлюфтовой планетарный актуатор может развивать этот подход, интегрируя специальный компенсационный механизм с планетарной передачей и сервосистемой.

Для применений, ориентированных на точность передачи на уровне угловых секунд, это различие в архитектуре может стать существенным.

Какие задачи может решить безлюфтовой планетарный актуатор?

Модернизация планетарной передачи со сдвигом фаз

Планетарные механизмы со сдвигом фаз или предварительным натягом уже обеспечивают путь к передаче с малым люфтом.

Однако применения со всё более строгими требованиями к угловой точности могут в конечном итоге потребовать более передовой архитектуры компенсации.

Безлюфтовой планетарный актуатор может обеспечить путь модернизации от традиционной планетарной передачи с малым люфтом к более жёстким характеристикам угловой передачи.

Обеспечение высокожёсткой альтернативы гармонической передаче

В применениях, где гармоническая передача обеспечивает требуемую точность, но механической системе требуется больший запас жёсткости, безлюфтовой планетарный актуатор предоставляет другой вариант передачи.

Это может быть актуально для высоконагруженных осей роботов, пятиосевых станков, прецизионных поворотных столов, аэрокосмического сборочного оборудования и других механизмов, требующих одновременно точности и жёсткости.

Обеспечение прецизионной альтернативы передаче RV

Для применений, в которых сейчас используются редукторы RV благодаря их жёсткости и нагрузочной способности, но требуется значительно более высокая угловая точность передачи, безлюфтовой планетарный актуатор может предложить другой путь проектирования.

Цель состоит не в замене всех применений RV. Она заключается в решении подмножества задач, где требование к точности стало ограничивающим фактором.

Применения безлюфтовых планетарных актуаторов

Пятиосевые станки

Поворотные столы и наклонные оси пятиосевых станков требуют сложного сочетания угловой точности, жёсткости, динамического отклика и устойчивости к силам обработки.

Для этих систем одного лишь снижения люфта недостаточно. Передача также должна сохранять достаточную жёсткость под внешними нагрузками.

Поэтому безлюфтовой планетарный актуатор может рассматриваться, когда требуются как позиционирование на уровне угловых секунд, так и высокая механическая жёсткость.

Аэрокосмическое сборочное оборудование

Аэрокосмические сборочные системы часто сочетают большие полезные нагрузки с высокими требованиями к точности позиционирования.

Система передачи должна поддерживать точное угловое позиционирование, одновременно противодействуя внешним моментам и сохраняя долговременную механическую стабильность.

Это делает высокожёсткий планетарный привод с малым люфтом привлекательной архитектурой для отдельных аэрокосмических применений.

Хирургическая робототехника

Механизмы хирургических роботов требуют компактного, точного и повторяемого движения в условиях сильно ограниченного механического пространства.

В зависимости от конструкции шарнира и требований к нагрузке безлюфтовой планетарный актуатор может стать альтернативой гармонической передаче там, где требуется более высокая механическая жёсткость.

Прецизионные поворотные столы и автоматизация

Прецизионные поворотные столы, системы индексации, инспекционное оборудование, автоматизация полупроводникового производства и другие поворотные механизмы могут выиграть от малого люфта передачи и высокой механической жёсткости.

Для этих применений интеграция на уровне актуатора также может упростить механическую конструкцию, объединяя двигатель, редуктор, энкодер, подшипник, тормоз и корпус в один узел.

Почему безлюфтовые планетарные актуаторы могут создать новую категорию прецизионных передач？

Ценность безлюфтового планетарного актуатора заключается не просто в меньшем показателе люфта.

Его потенциальное преимущество обусловлено одновременной оптимизацией нескольких параметров:

Люфт + крутильная жёсткость + плотность крутящего момента + точность передачи + нагрузочная способность + динамический отклик + срок службы.

Это важно, поскольку редуктор с чрезвычайно малым люфтом всё же может не обеспечить ожидаемую точность на уровне системы, если его жёсткость недостаточна.

Аналогично, высокожёсткий редуктор может требовать дополнительной компенсации, если его погрешность передачи слишком велика для конкретного применения.

Следующее поколение прецизионных актуаторов необходимо оценивать как законченную механическую систему, а не только по одной спецификации.

От прецизионного редуктора к безлюфтовому планетарному актуатору

Переход от прецизионного редуктора к прецизионному актуатору является важным шагом в современном управлении движением.

Вместо оценки только редуктора инженерам всё чаще необходимо рассматривать полную кинематическую цепь:

Серводвигатель + планетарная передача + компенсация люфта + энкодер + подшипник + тормоз + корпус + система управления

Эта интегрированная архитектура может сократить объём работ по механической интеграции, позволяя производителю актуатора оптимизировать компоненты передачи и управления как единую систему.

Для производителей роботов, изготовителей станков, производителей аэрокосмического оборудования и компаний в сфере прецизионной автоматизации это может упростить разработку систем и повысить согласованность между различными осями оборудования.

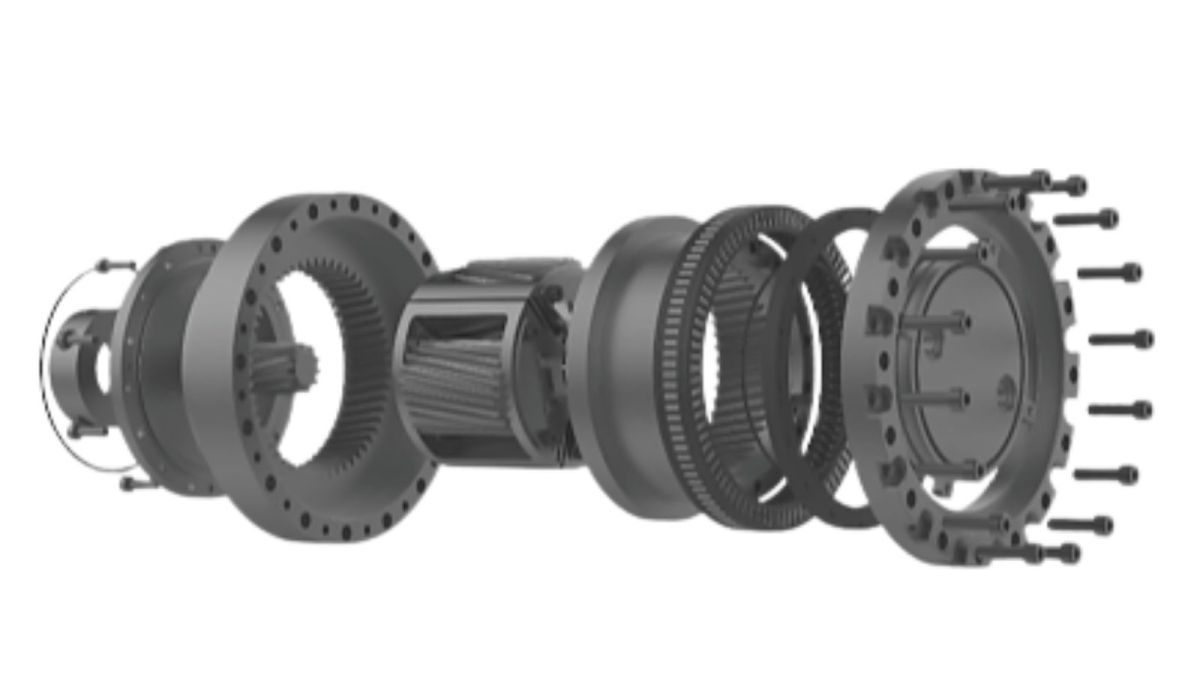

Безлюфтовой планетарный актуатор HONPINE

HONPINE разрабатывает решения на основе прецизионных планетарных актуаторов для применений, в которых традиционные архитектуры передач сталкиваются со сложным балансом между люфтом, жёсткостью, плотностью крутящего момента и угловой точностью.

Цель состоит не просто в замене редукторов Nabtesco RV, редукторов Harmonic Drive или планетарных редукторов WITTENSTEIN во всех применениях.

Вместо этого подход HONPINE сосредоточен на конкретном требовании к характеристикам:

Может ли планетарный актуатор достичь точности передачи на уровне угловых секунд, сохраняя высокую жёсткость и нагрузочную способность, ожидаемые от прецизионной планетарной архитектуры?

В этом заключается инженерное направление безлюфтового планетарного актуатора HONPINE.

Для применений, в которых традиционная передача RV не обеспечивает достаточной угловой точности, гармоническая передача не даёт требуемого запаса жёсткости или традиционная планетарная передача не может достичь требуемого уровня люфта, безлюфтовой планетарный актуатор предоставляет ещё один вариант.

Альтернатива Nabtesco RV для высокоточных применений

Для инженеров, ищущих альтернативу Nabtesco RV, ключевое сравнение не должно ограничиваться номинальным крутящим моментом или передаточным отношением.

Оцените:

• Люфт и потерянное движение

• Угловую погрешность передачи

• Крутильную жёсткость

• Радиальную и осевую нагрузочную способность

• Моментную жёсткость

• Длительный и пиковый крутящий момент

• Точность позиционирования

• Повторяемость

• Тепловые характеристики

• Срок службы

Когда угловая точность на уровне угловых секунд становится критически важным требованием, сама архитектура передачи становится важной частью решения.

Альтернатива Harmonic Drive для применений с высокой жёсткостью

Для инженеров, рассматривающих альтернативу Harmonic Drive, центральный вопрос заключается в том, требует ли применение иного баланса между точностью и механической жёсткостью.

Безлюфтовой планетарный актуатор можно рассматривать, когда системе требуются:

Малый люфт + высокая крутильная жёсткость + высокая нагрузочная способность + прецизионное поворотное позиционирование.

Это делает его особенно актуальным для высоконагруженных поворотных осей, станков, аэрокосмического оборудования и отдельных роботизированных применений.

Альтернатива планетарному редуктору WITTENSTEIN

Для применений, в которых в настоящее время используются прецизионные планетарные редукторы, следующим шагом в характеристиках может стать существенное дальнейшее снижение люфта при сохранении преимуществ планетарной передачи.

Безлюфтовой планетарный актуатор отвечает этому требованию за счёт своей архитектуры компенсации, а не только за счёт всё более жёстких производственных допусков.

Это создаёт потенциальную альтернативу планетарному редуктору WITTENSTEIN для применений, где традиционная планетарная передача с уменьшенным люфтом не обеспечивает требуемой угловой точности.

Заключение: новый баланс между точностью и жёсткостью

Nabtesco RV, Harmonic Drive и WITTENSTEIN создали важные технологии передач для требовательных применений в области управления движением.

Инженерный вопрос заключается не в том, какая технология универсально лучше.

Более важный вопрос состоит в том, способна ли передача обеспечить требуемое сочетание:

Точность + жёсткость + нагрузочная способность + плотность крутящего момента + динамический отклик + долговременная стабильность.

Для применений, в которых традиционная передача RV достигает предела своей точности, гармоническая передача не обеспечивает требуемого запаса жёсткости или традиционная планетарная передача не может достичь достаточно малого люфта, безлюфтовые планетарные актуаторы предлагают ещё одну архитектуру передачи для рассмотрения.

Цель HONPINE — вывести эту архитектуру в новый диапазон характеристик: точность на уровне угловых секунд при высокой жёсткости планетарной передачи и интегрированной конструкции актуатора.

Если вашему применению требуются чрезвычайно малый люфт, высокая жёсткость и прецизионное поворотное позиционирование, свяжитесь с HONPINE для получения технической информации и оценки применения.
