Анализ точности передачи интегрированных модулей роботизированных суставов: ключевые факторы ошибок и методы оптимизации для высокоточной робототехники

В этой статье рассматривается точность передачиинтегрированных модулей суставов робота, которые являются основными исполнительными механизмами в промышленных роботах и гуманоидных робототехнических системах. Модуль объединяет серводвигатель, прецизионный редуктор и систему управления в компактной конструкции, значительно повышая эффективность движения, жесткость и точность позиционирования. По мере того как робототехника развивается в сторону более высокой точности и динамических характеристик, точность передачи становится критически важным фактором, определяющим общую надежность системы. Исследование предлагает систематическую основу для моделирования и оптимизации ошибок передачи в высокопроизводительных роботизированных суставах.

Введение: почему точность передачи важна в модулях суставов робота

С быстрым развитием промышленных роботов, гуманоидных роботов и интеллектуальных систем автоматизации,высокоточные интегрированные модули суставов робота стали ключевыми компонентами современных робототехнических систем движения.

Интегрированные модули суставов обычно объединяют серводвигатель, прецизионный редуктор (гармонический или планетарный) и систему управления в компактной конструкции. Такая интегрированная схема повышает:

• Эффективность движения

• Структурную жесткость

• Надежность передачи

• Точность позиционирования

Однако точность передачи в суставе робота напрямую определяет точность позиционирования, повторяемость и плавность движения, что делает ее одним из наиболее критичных показателей производительности при проектировании робототехнических исполнительных механизмов.

Ключевой вывод: точность передачи — это системный показатель производительности, обусловленный взаимосвязанными механическими погрешностями.

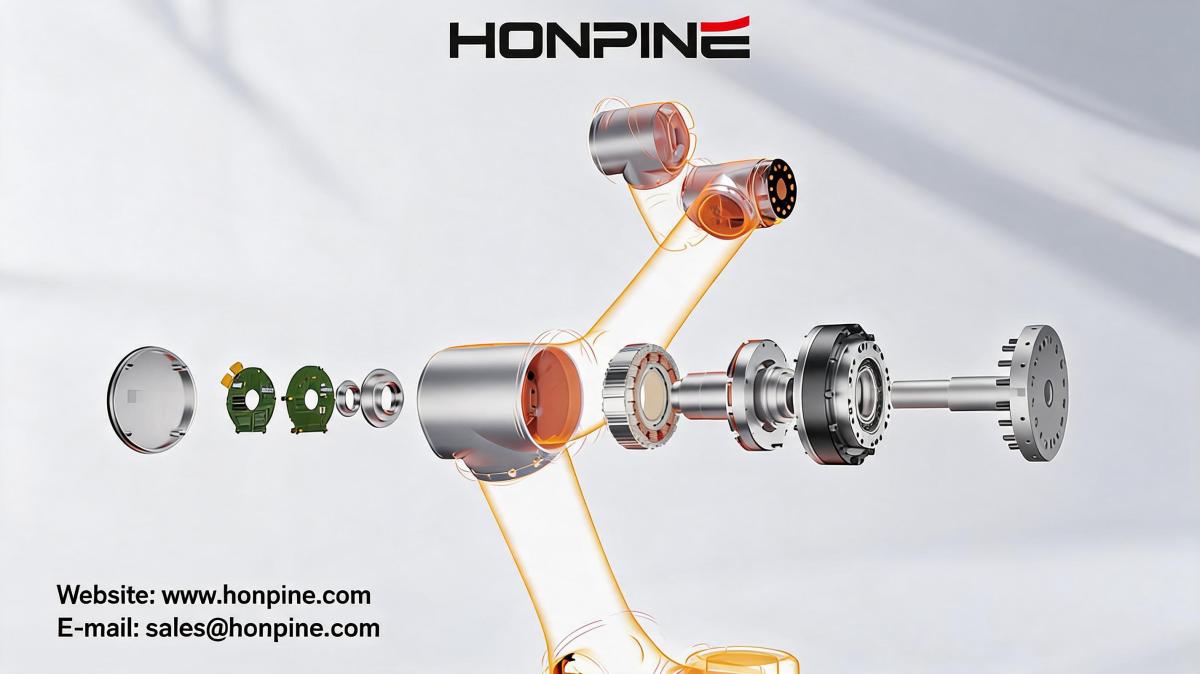

Структура интегрированных модулей суставов робота

Интегрированный модуль сустава робота обычно состоит из:

• Серводвигатель

• Система соединения входного вала

• Прецизионный редуктор (гармонический или планетарный)

• Выходной вал и подшипниковая система

Выходной вал двигателя напрямую приводит входной вал редуктора, сокращая промежуточные звенья передачи и минимизируя накопленные погрешности.

Распространенные типы редукторов:

Гармонические редукторы: сверхвысокая точность, практически нулевой люфт

Планетарные редукторы: высокая удельная крутящая нагрузка, высокая долговечность

Такая интегрированная архитектура значительно повышает точность передачи в робототехническом исполнительном механизме по сравнению с традиционными раздельными системами двигатель-редуктор.

Метод моделирования точности передачи

Для анализа механизмов снижения точности была разработана численная модель точности передачи.

Модель учитывает несколько реальных источников погрешностей, включая:

• Допуски изготовления

• Несоосность при сборке

• Отклонение концентричности

• Погрешности позиционирования

• Ошибки монтажа

Ключевой вывод моделирования:

Погрешность передачи вызывается не одним фактором, а наложением и взаимным влиянием многокомпонентных механических отклонений по всей системе.

Ключевые факторы погрешностей, влияющие на точность передачи

1. Погрешности со стороны входа (умеренное влияние)

Погрешности со стороны входа включают:

• Отклонение при установке вала двигателя

• Несоосность входного вала редуктора

• Ошибки позиционирования при сборке

Хотя эти ошибки частично ослабляются в цепочке передачи, они могут:

• Нарушать условия зацепления зубчатых передач

• Увеличивать системную погрешность передачи

• Снижать стабильность движения

Вывод: точность со стороны входа необходима для поддержания стабильных характеристик передачи.

2. Ошибки эксцентриситета (наиболее критичный фактор)

Ошибка эксцентриситета является наиболее влиятельным фактором, воздействующим на точность передачи в суставе робота.

Она напрямую влияет на работу внутреннего редуктора за счет:

• Изменения распределения нагрузки между подвижными компонентами

• Генерации периодических колебаний передачи

• Снижения стабильности динамического баланса

По мере увеличения эксцентриситета:

• Погрешность передачи значительно возрастает

• Колебания выходного сигнала становятся более выраженными

• Снижается стабильность системы

Вывод: контроль эксцентриситета — наиболее критичный приоритет проектирования в интегрированных модулях суставов.

3. Погрешности со стороны выхода (низкое влияние)

Погрешности со стороны выхода в основном возникают из-за:

• Допусков подшипников

• Отклонений при структурной сборке

Результаты моделирования показывают:

• Минимальные изменения точности передачи

• Почти идентичные кривые погрешностей при различных условиях

Вывод: погрешности со стороны выхода оказывают ограниченное влияние по сравнению с погрешностями со стороны входа и эксцентриситета.

Моделирование и экспериментальная проверка

Для подтверждения численной модели был испытан прототип интегрированного модуля сустава робота.

Условия оптимизации:

• Повышение точности обработки компонентов со стороны входа

• Снижение ошибки со стороны входа с 33 μm → 5 μm

Экспериментальные результаты:

• Снижение ошибки передачи с 30 arcseconds → 23 arcseconds

• Общее улучшение: примерно 23%

Экспериментальные результаты близко совпали с прогнозами моделирования, подтвердив надежность модели точности передачи.

Ключевая стратегия оптимизации для высокоточных роботизированных суставов

На основе моделирования и экспериментального анализа рекомендуются следующие приоритеты оптимизации:

• Приоритет 1: Контроль точности обработки эксцентриситета (фактор наибольшего влияния)

• Приоритет 2: Повышение соосности входного вала и точности обработки

• Приоритет 3: Повышение точности сборки редуктора

• Приоритет 4: Поддержание допустимых допусков на выходной стороне

Ключевой вывод: оптимизация точности со стороны входа — наиболее экономически эффективный способ повышения общей точности передачи.

Часто задаваемые вопросы о точности передачимодулей суставов робота

Q1: Какой основной фактор влияет на точность передачи в суставе робота?

Ошибка эксцентриситета является доминирующим фактором, поскольку она напрямую влияет на движение внутреннего редуктора и распределение нагрузки.

Q2: Как можно повысить точность передачи в модулях суставов робота?

Наиболее эффективный метод — повышение точности обработки со стороны входа и строгий контроль ошибок эксцентриситета.

Q3: Почему эксцентриситет важнее ошибки со стороны выхода?

Потому что эксцентриситет напрямую участвует во внутренней механике передачи и не может быть ослаблен последующими компонентами.

Q4: Насколько можно улучшить показатели за счет оптимизации?

В этом исследовании повышение точности со стороны входа снизило погрешность передачи примерно на 23%.

Заключение

В данном исследовании представлена комплексная модель анализа точности передачи дляинтегрированных модулей суставов робота, позволяющая выявить ключевые источники механических погрешностей и их влияние на производительность системы.

Основные выводы:

• Ошибка эксцентриситета является наиболее влиятельным фактором

• Погрешность со стороны входа — второй по значимости фактор

• Погрешность со стороны выхода оказывает минимальное влияние

За счет повышения точности обработки со стороны входа удалось улучшить характеристики передачи примерно на 23%, что демонстрирует практичный и эффективный подход к оптимизации для высокоточных робототехнических систем
