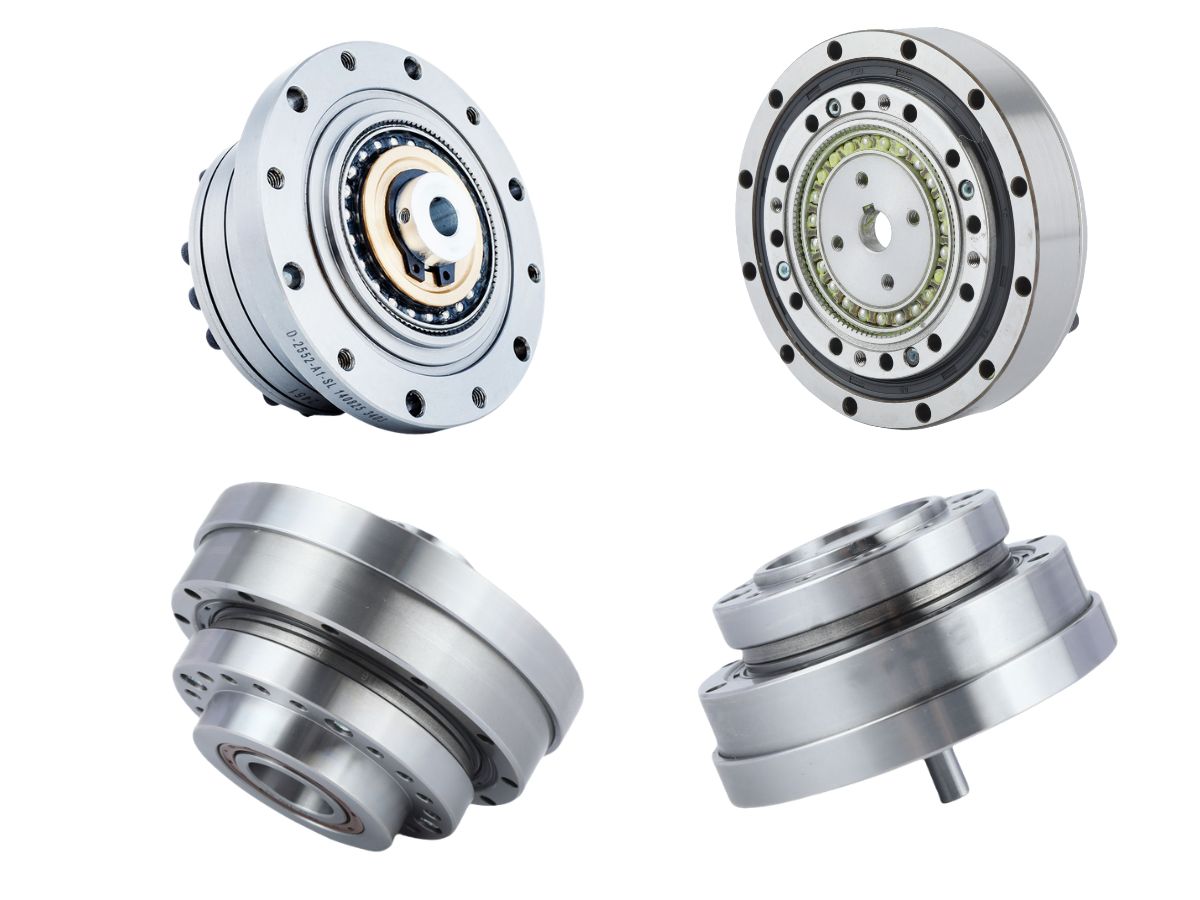

Введение: чашечный, шляпный и блинчатый гармонические редукторы — как выбрать правильный редуктор на основе волновой передачи

Гибкий шлицевой вал является одним из наиболее важных компонентов волнового редуктора, и его конструкция напрямую влияет на осевую длину редуктора, крутящий момент, жесткость на кручение, конфигурацию полостей и способ установки. По мере того, как промышленное оборудование становится все более компактным и высокоинтегрированным, были разработаны различные конфигурации гибких шлицевых валов и гармонических редукторов для удовлетворения различных механических требований.

К числу наиболее часто обсуждаемых конфигураций относятся волновые редукторы чашеобразного типа , волновые редукторы шляпного типа и плоские гармонические редукторы . Все три конструкции основаны на одном и том же фундаментальном принципе передачи волновых колебаний, но их механические структуры оптимизированы для разных приоритетов. Конструкции чашеобразного типа делают упор на отработанные технологии и сбалансированные характеристики, конструкции шляпного типа обеспечивают улучшенную осевую компоновку и механическую интеграцию, а плоские гармонические редукторы ориентированы на минимизацию осевой высоты.

Для инженеров, работающих с системами автоматизации 3C, полупроводниковым оборудованием, станками с ЧПУ, системами точного контроля и другими промышленными приложениями, понимание этих конструктивных различий важно при выборе гармонического редуктора. Самый маленький редуктор не обязательно является лучшим выбором. Правильная конфигурация зависит от требуемого крутящего момента, момента инерции, точности позиционирования, жесткости на кручение, монтажного пространства, диаметра полого элемента, рабочего цикла и срока службы.

Почему конструкция с гибкими шлицами важна в редукторе гармоник?

Волновой редуктор обычно состоит из генератора волн, гибкого шлицевого вала и кругового шлицевого вала. Во время работы генератор волн заставляет гибкий шлицевой вал деформироваться в эллиптическую форму, что позволяет ему зацепляться с круговым шлицевым валом. Поскольку два шлицевых вала имеют разное количество зубьев, эта контролируемая деформация обеспечивает высокое передаточное отношение.

Гибкий шлицевой вал должен одновременно выполнять две сложные функции. Он должен быть достаточно гибким, чтобы многократно деформироваться под воздействием волнового генератора, и в то же время достаточно прочным, чтобы передавать крутящий момент и выдерживать большое количество циклов деформации. В результате его геометрия напрямую связана с общей производительностью гармонического редуктора.

Конструкция с гибкими шлицами может влиять на осевые размеры редуктора, передачу крутящего момента, жесткость на кручение, усталостную прочность, расположение выходного фланца, полое пространство, конфигурацию подшипников и механическую интеграцию. Именно поэтому конфигурации типа «чашка», «шляпа» и «блин» следует рассматривать как разные инженерные решения, а не просто как разные внешние формы.

Три основные конфигурации понижающих преобразователей гармоник

Коленовидный волновой редуктор

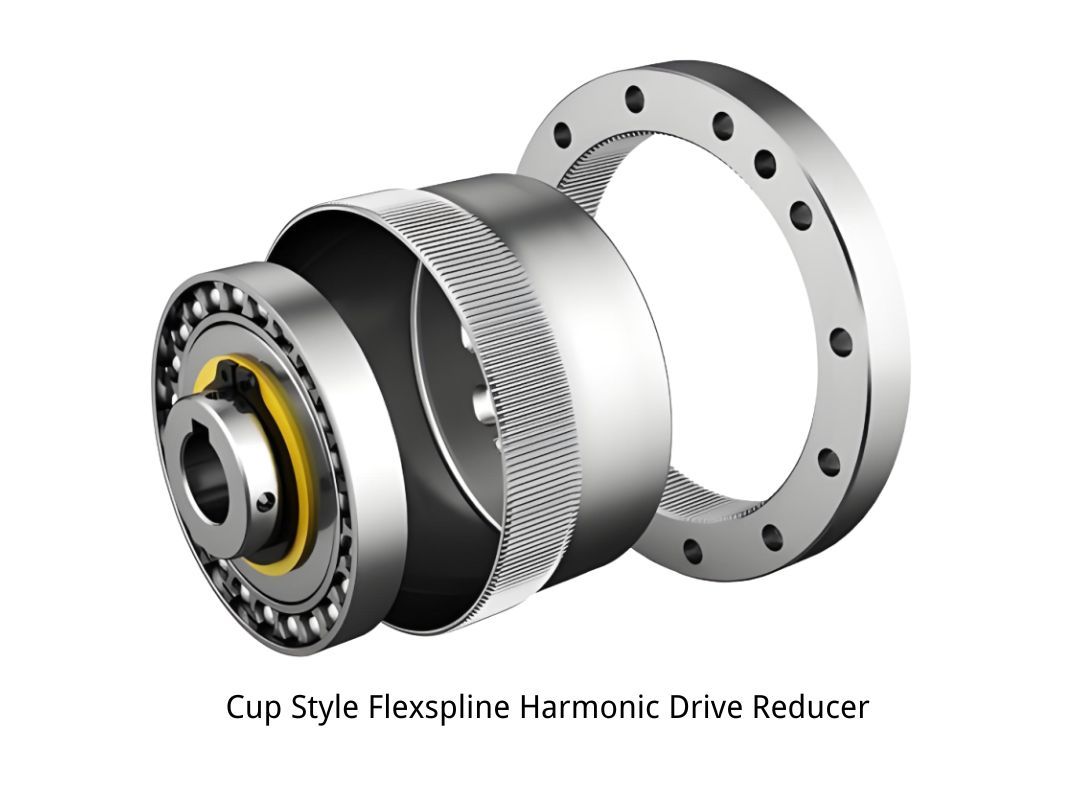

Гибкий зубчатый механизм чашеобразного типа — одна из наиболее зрелых и широко используемых конфигураций зубчатых передач, работающих на основе волновых деформаций. Его гибкий корпус имеет чашеобразную структуру, при этом зубья шестерни расположены вокруг открытого конца, а закрытый конец соединен с выходным валом. Генератор волн установлен внутри гибкого зубчатого механизма и создает упругую деформацию, необходимую для передачи.

Главное преимущество конструкции чашеобразного типа заключается в её отработанных и сбалансированных инженерных характеристиках. Технология производства хорошо отработана, а конструкция обеспечивает высокие передаточные числа, низкий люфт, высокую точность позиционирования и надежную передачу крутящего момента. Кроме того, она доступна в широком диапазоне размеров и спецификаций, что делает её подходящей для многих применений в области прецизионных передач общего назначения.

Основное ограничение — осевая длина. Поскольку гибкий переходник имеет относительно длинный чашеобразный корпус и закрытое дно, для обычного чашеобразного переходника может потребоваться больше места для осевой установки, чем для некоторых плоских конструкций. Конструкция дна также может занимать часть внутреннего пространства, что может ограничивать проектирование больших сквозных отверстий.

Однако для тех применений, где осевая высота не является основным ограничением, чашеобразный тип остается практичным и экономически выгодным вариантом. Он может использоваться в промышленной автоматизации, оборудовании для 3C-сборки, прецизионных позиционирующих механизмах, вспомогательных осях станков с ЧПУ, контрольно-измерительном оборудовании и другом промышленном оборудовании.

Волноводная передача шляпного типа

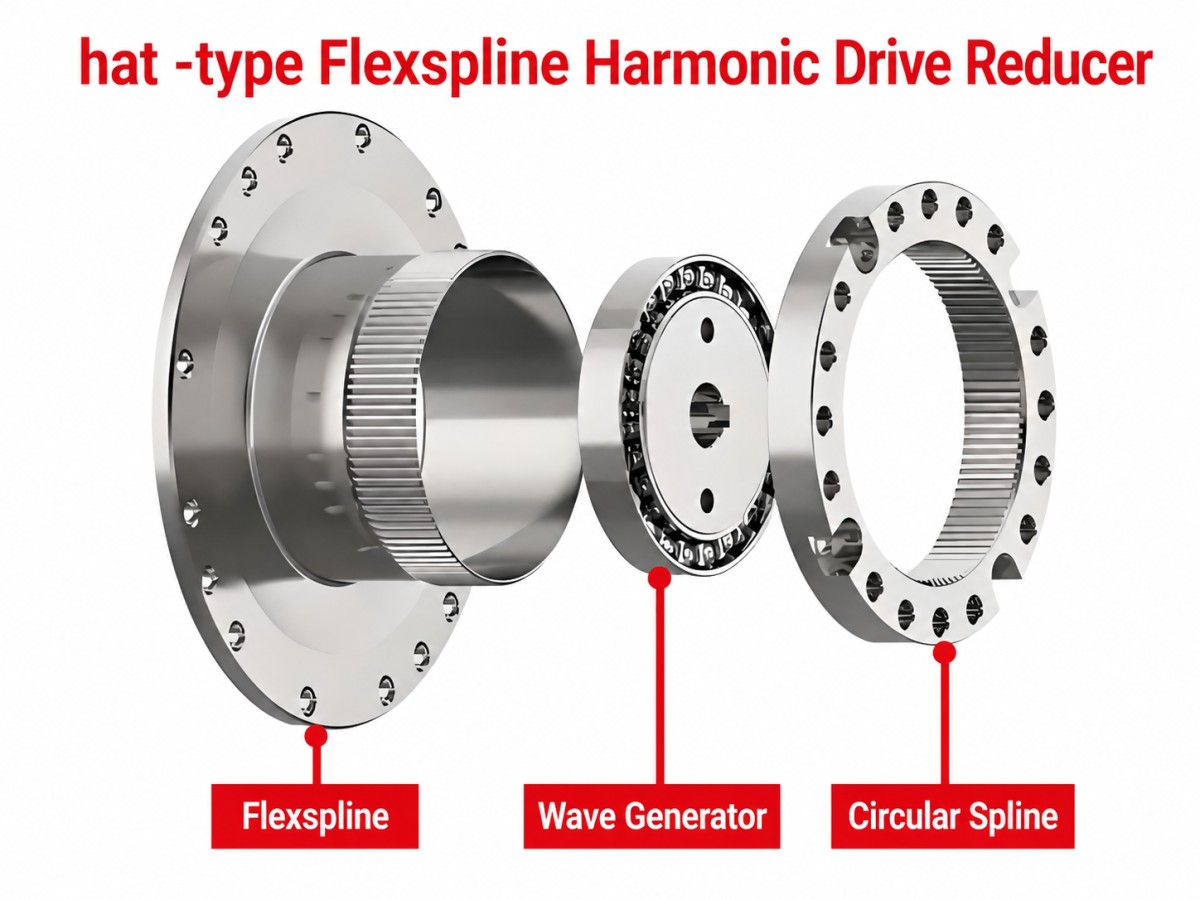

Гибкий шлицевой соединитель типа «шляпа» был разработан для достижения более компактной механической конструкции по сравнению с традиционной чашеобразной конструкцией. Его профиль напоминает шляпу или колокол, при этом выходной фланец и гибкая секция расположены иначе, чем у чашеобразного соединителя.

Одним из главных преимуществ этой конфигурации является улучшенная осевая компоновка. В зависимости от конкретной конструкции, зубчатая передача волнового типа может значительно уменьшить общую осевую длину, сохраняя при этом высокие передаточные числа, низкий люфт и точную передачу вращения. Расположение выходного фланца и корпуса также обеспечивает большую гибкость при интеграции редуктора в компактную конструкцию машины.

Конструкция в виде колпака также может быть выгодна, когда вращающемуся механизму требуется центральный канал для кабелей, датчиков, пневматических трубок или других внутренних компонентов. Подходящая полая конфигурация может упростить прокладку кабелей и уменьшить помехи между движущимися кабелями и окружающими механическими компонентами.

Однако более сложная геометрия может увеличить требования к производству и контролю качества. Конечные характеристики также зависят от материала шлицевого соединения, термообработки, точности зубьев, конструкции подшипника, жесткости корпуса и конструкции выходного фланца.

Поэтому зубчатые передачи волнового типа особенно привлекательны для компактных промышленных вращательных механизмов, прецизионного автоматизированного оборудования, полупроводникового оборудования, оборудования для 3C-производства и систем позиционирования в условиях ограниченного пространства.

Градиент гармоник блинов

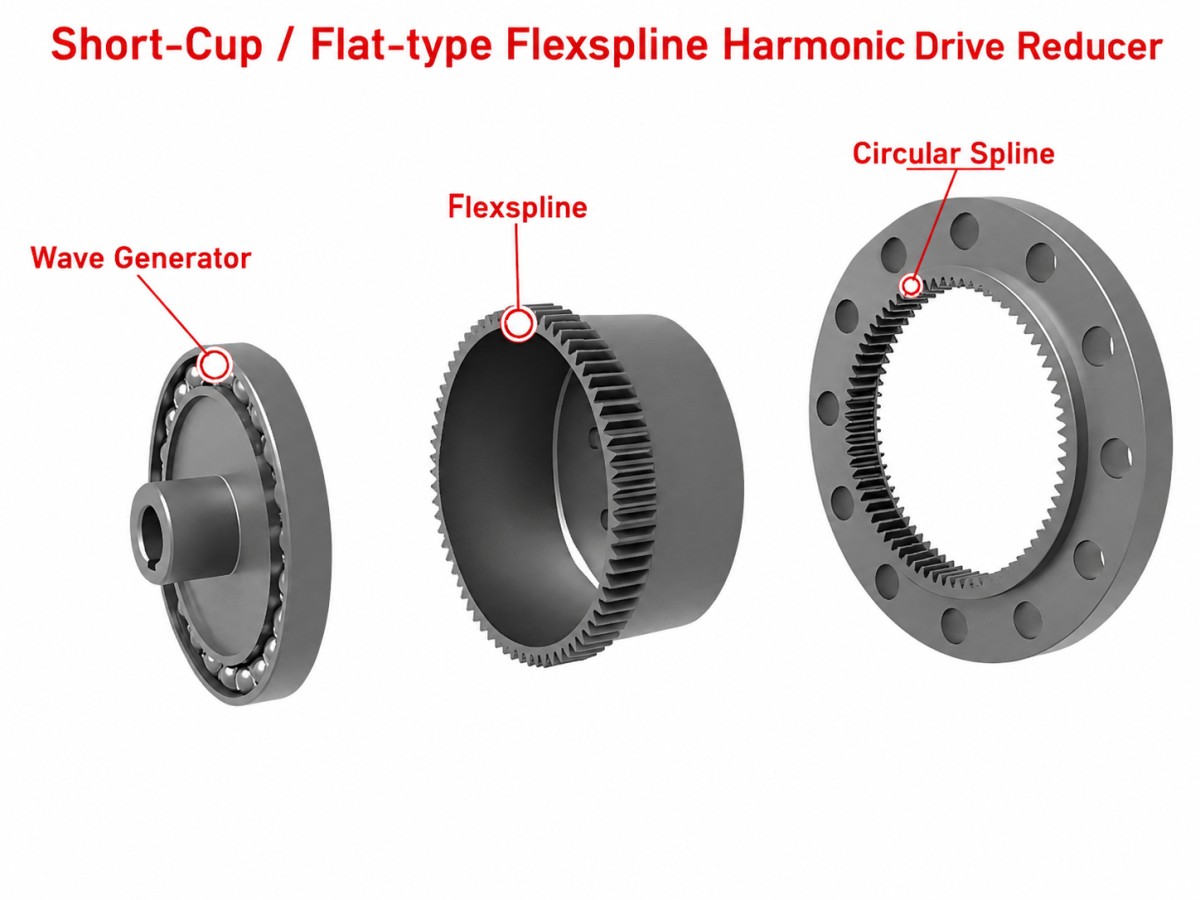

Блинчатый гармонический редуктор предназначен в первую очередь для минимизации осевой высоты. Его относительно плоская дискообразная конструкция позволяет трансмиссии занимать меньше места вдоль оси вращения, сохраняя при этом основные преимущества волновых редукторов.

Такая низкопрофильная конфигурация может быть особенно ценной, когда оборудование имеет достаточно радиального пространства, но очень ограниченное осевое пространство. Типичные области применения включают тонкие поворотные платформы, компактные механизмы индексации, оборудование для производства полупроводников, оптические системы контроля, прецизионное автоматизированное оборудование и низкопрофильные поворотные платформы.

Таким образом, главное преимущество плоского гармонического редуктора заключается не обязательно в более высоком крутящем моменте или большей точности. Его ключевое значение – эффективная механическая компоновка. За счет уменьшения осевой высоты конструктор может интегрировать вращательную передачу в оборудование, где обычный чашечный редуктор может оказаться слишком длинным.

В то же время уменьшение осевых размеров создает дополнительные конструктивные сложности. Геометрия гибких шлицев, распределение нагрузки, расположение подшипников, жесткость на кручение, усталостная прочность и выходной крутящий момент — все это требует тщательной оптимизации. Поэтому плоский гармонический редуктор не следует выбирать просто потому, что он тоньше.

При работе в промышленных условиях с высокими нагрузками инженерам следует уделять особое внимание номинальному крутящему моменту, пиковому крутящему моменту, жесткости на кручение, радиальной нагрузке, осевой нагрузке, допустимому моменту, люфту и сроку службы.

Компенсатор гармоник чашеобразного, шляпного и плоского типа.

Три конфигурации можно сравнить с инженерной точки зрения:

В этой таблице представлены общие структурные характеристики, а не абсолютные показатели производительности изделия. Фактическая крутящая способность, жесткость, люфт и срок службы могут значительно различаться в зависимости от производителя и конкретной серии продукции.

Как конструкция влияет на крутящий момент, жесткость и точность?

Распространенная ошибка при выборе гармонического редуктора заключается в сравнении изделий только по внешнему диаметру или передаточному отношению. Конструктивную конфигурацию следует также оценивать с учетом фактической нагрузки и профиля движения.

Крутящий момент зависит от таких факторов, как геометрия шлицевого соединения, материал, термообработка, зацепление зубьев, конструкция волнового генератора, несущая способность подшипников и жесткость корпуса. Одинаковый внешний диаметр не обязательно означает одинаковый выходной крутящий момент.

Жесткость на кручение особенно важна в высокоточном промышленном оборудовании. Вращательная ось, используемая в полупроводниковом оборудовании или станках с ЧПУ, может испытывать внешние силы, вызывающие угловую деформацию. В таких приложениях конструктору необходимо оценивать не только номинальный крутящий момент, но и жесткость на кручение, радиальную нагрузку, осевую нагрузку и допустимый момент.

Точность позиционирования также является характеристикой системного уровня. Хотя зубчатые передачи, использующие волновые методы измерения деформации, известны очень малым люфтом, конечная точность позиционирования машины также зависит от разрешения энкодера, сервоуправления, зазора в подшипниках, жесткости корпуса, точности монтажа и внешних нагрузок.

Следовательно, плоский гармонический редуктор не следует автоматически считать более точным только потому, что он тоньше, а редуктор типа "шляпка" не следует автоматически считать более жестким только потому, что у него больший монтажный фланец. Конечный результат определяется всей механической системой.

Какой гармонический редуктор подходит для различных промышленных применений?

3C Автоматизация

Для оборудования, используемого в 3C-производстве, часто требуется быстрое и повторяемое вращательное позиционирование в компактной конструкции. Редуктор может работать в течение большого количества циклов движения, поэтому важными факторами при выборе являются люфт, повторяемость, скорость, срок службы и стоимость.

При наличии достаточного осевого пространства зубчатый редуктор чашеобразного типа может обеспечить хороший баланс между производительностью и стоимостью. Редуктор шляпного типа можно рассматривать в случаях, когда вращающийся механизм должен быть короче и более интегрированным. Блинчатый гармонический редуктор становится привлекательным, когда высота оборудования особенно ограничена.

Полупроводниковое оборудование

К оборудованию для производства полупроводников предъявляются высокие требования к стабильности позиционирования, повторяемости, вибрационной стойкости, жесткости конструкции и тепловым характеристикам. Редуктор должен обеспечивать стабильную передачу данных в течение длительных циклов эксплуатации.

Конфигурации типа «шляпа» и «блин» могут обеспечить полезные преимущества в упаковке компактных полупроводниковых механизмов. Однако выбор должен основываться на полных механических требованиях, а не только на осевых размерах. Жесткость на кручение, моментная нагрузка, термическая стабильность и долговременная надежность остаются важными параметрами.

Станки с ЧПУ

Вращательные механизмы с ЧПУ могут испытывать значительно более высокие внешние нагрузки, чем многие обычные системы позиционирования. Помимо люфта и точности позиционирования, инженеры должны тщательно оценить выходной крутящий момент, жесткость на кручение, радиальную нагрузку, осевую нагрузку и допустимый момент.

Конфигурация типа «чаша» может быть подходящей, если имеется достаточно места для установки и требуется сбалансированное решение для передачи крутящего момента. Конструкции типа «шляпа» могут быть выгодны, когда важны компактность и механическая интеграция. Блинчатые конструкции позволяют решить серьезные проблемы, связанные с ограничениями по осевому пространству, но перед выбором следует тщательно проверить их нагрузочные и жесткостные характеристики.

Оборудование для высокоточного контроля

Системы высокоточного контроля часто сочетают в себе вращательное позиционирование с камерами, оптическими компонентами, датчиками или измерительными приборами. Важны низкий люфт и повторяемость, а механическая конструкция может также иметь строгие ограничения по размерам.

Редукторы крутильных колебаний типа «шляпа» и «блин» могут быть полезны, когда передачу необходимо интегрировать в компактный контрольный механизм. При окончательном выборе следует учитывать полезную нагрузку, моментную нагрузку, требуемую угловую точность, вибрацию и габариты установки.

Как выбрать подходящую структуру понижающего преобразователя гармоник?

Практический процесс выбора может начаться с определения области применения, а не с модели редуктора.

Сначала рассчитайте нагрузку. Определите полную массу, момент инерции, радиальную нагрузку, осевую нагрузку, момент нагрузки и внешние силы, возникающие в процессе работы.

Во-вторых, определите профиль движения. Требуемая выходная скорость, ускорение, замедление, угол позиционирования, время цикла и коэффициент заполнения определят фактические требования к передаче.

В-третьих, определите требования к точности. Перед выбором редуктора необходимо определить люфт, точность позиционирования, повторяемость и жесткость на кручение.

В-четвертых, определите габариты устройства. Проверьте максимальный внешний диаметр, доступную осевую длину, требуемый диаметр полого элемента, размеры выходного фланца, пространство для установки двигателя и требования к прокладке кабелей.

Наконец, сравните общие характеристики и стоимость. При выборе следует учитывать баланс крутящего момента, жесткости, точности, компактности, срока службы и стоимости, а не оптимизировать какой-либо один параметр.

В целом, волноводный редуктор чашеобразного типа привлекателен, когда приоритетами являются отработанная технология, сбалансированные характеристики и экономичность. Волноводный редуктор шляпообразного типа больше подходит, когда важны осевая компактность и механическая интеграция. Блинчатый гармонический редуктор следует рассматривать, когда основным механическим требованием является чрезвычайно малая осевая высота.

Краткое руководство по выбору

Фактический диаметр полой части и несущая способность всегда должны быть подтверждены техническими данными производителя.

Всегда ли плоский гармонический редуктор лучше, потому что он меньше по размеру?

Нет.

Главное преимущество плоского гармонического редуктора заключается в его малой осевой высоте, но не в автоматически более высоком крутящем моменте, жесткости или точности.

Например, для высоконагруженной поворотной оси станка с ЧПУ может быть полезнее использовать немного более длинный редуктор с большей жесткостью на кручение и моментной способностью. С другой стороны, для тонкого прецизионного поворотного стола конструкция в виде «блинчика» может дать значительное механическое преимущество, поскольку основным ограничением является осевое пространство.

Именно поэтому компактность следует рассматривать как требование к приложению, а не как универсальный критерий оценки производительности.

Тот же принцип применим и к переходникам типа «чашка» и «шляпа». Переходник типа «чашка» не хуже только потому, что он длиннее, а переходник типа «шляпа» не обязательно лучше только потому, что он компактнее.

Правильная конструкция — это та, которая обеспечивает требуемые характеристики в рамках имеющихся механических параметров.

Разработка компактных структур для снижения гармоник.

В разработке зубчатых передач, работающих на основе волновых процессов деформации, все большее внимание уделяется повышению плотности крутящего момента, компактности, жесткости и системной интеграции.

Достижения в области материалов для гибких шлицевых соединений, профилей зубьев, термообработки, конструкции волновых генераторов, подшипниковых технологий и высокоточного производства помогают производителям добиваться более высоких показателей производительности в более компактных корпусах.

В то же время тенденция к созданию высокоинтегрированного автоматизированного оборудования увеличивает спрос на низкопрофильные и специализированные конструкции трансмиссий.

Вместо замены одной конфигурации другой, рынок, скорее всего, продолжит разрабатывать различные решения для различных требований:

Чашеобразный тип — сбалансированное соотношение производительности и стоимости.

Тип шляпы — компактность и механическая интеграция

Блинчатый тип — сверхмалая осевая высота

Это дает конструкторам машин больше гибкости при оптимизации всей системы движения.

Решения HONPINE для точного снижения гармоник

Компания HONPINE разрабатывает высокоточные устройства для передачи гармонических колебаний и решения для вращательного движения в области промышленной автоматизации, 3C-производства, полупроводникового оборудования, станков с ЧПУ, прецизионного контроля и других высокоточных применений.

При выборе понижающего преобразователя компания HONPINE может оценить ключевые параметры, в том числе:

• Выходной крутящий момент

• Коэффициент снижения

• Обратная реакция

• жесткость на кручение

• Максимальная входная скорость

• Габариты для установки

• Требования к полым трубкам

• Радиальные и осевые нагрузки

• Допустимый момент

• Рабочий цикл

• Срок службы

Цель состоит не просто в выборе самого маленького или самого крутящего момента редуктора. Подходящая гармоническая передача должна обеспечивать необходимую точность, жесткость, крутящий момент, долговечность и механическую интеграцию, эффективно вписываясь при этом в общую архитектуру машины.

Заключение

Гармонические редукторы чашеобразного, шляпного и плоского типов представляют собой три различных подхода к оптимизации передачи волновых колебаний.

Зубчатое колесо с чашеобразным механизмом передачи энергии — это проверенная и экономичная конструкция, обеспечивающая оптимальный баланс между крутящим моментом, точностью, надежностью и себестоимостью производства.

Волноводный редуктор шляпного типа ориентирован на улучшенную осевую компоновку и механическую интеграцию, что делает его привлекательным для компактных промышленных вращающихся механизмов.

Блинчатый редуктор крутильных колебаний выводит низкопрофильную конструкцию на новый уровень, минимизируя осевую высоту, что делает его особенно полезным для тонких вращающихся платформ и оборудования с жесткими ограничениями по высоте.

Универсально лучшей конфигурации не существует.

Для автоматизации производства 3C-оборудования, полупроводникового оборудования, станков с ЧПУ, высокоточного контроля и других высокоточных промышленных применений правильный выбор должен основываться на фактических механических требованиях.

Инженеры должны оценить:

Крутящий момент + Момент инерции + Жесткость + Люфт + Осевое пространство + Требования к полостям + Рабочий цикл + Срок службы + Стоимость

Таким образом, лучшим понижающим гармоникой устройством является не обязательно самый маленький, самый дорогой или самый высоко оцененный продукт.

Это конфигурация, которая наилучшим образом соответствует механическим требованиям приложения.
