Руководство по выбору прецизионного планетарного редуктора: практические методы подбора передаточного отношения, крутящего момента и согласования инерции

Выбор правильногопрецизионного планетарного редуктора— один из самых важных этапов при проектировании высокопроизводительной системы управления движением. При необходимости учитывать множество технических параметров процесс выбора может показаться сложным. Однако на практике оптимальное решение определяют три ключевых фактора: передаточное отношение, выходной крутящий момент и согласование инерции.

Точный расчет этих трех параметров позволяет инженерам эффективно подбирать наиболее подходящие прецизионные планетарные редукторы для сервосистем, станков с ЧПУ, промышленного оборудования и роботизированной автоматизации.

В этом руководстве приведены основные формулы и практические инженерные рекомендации, упрощающие процесс выбора.

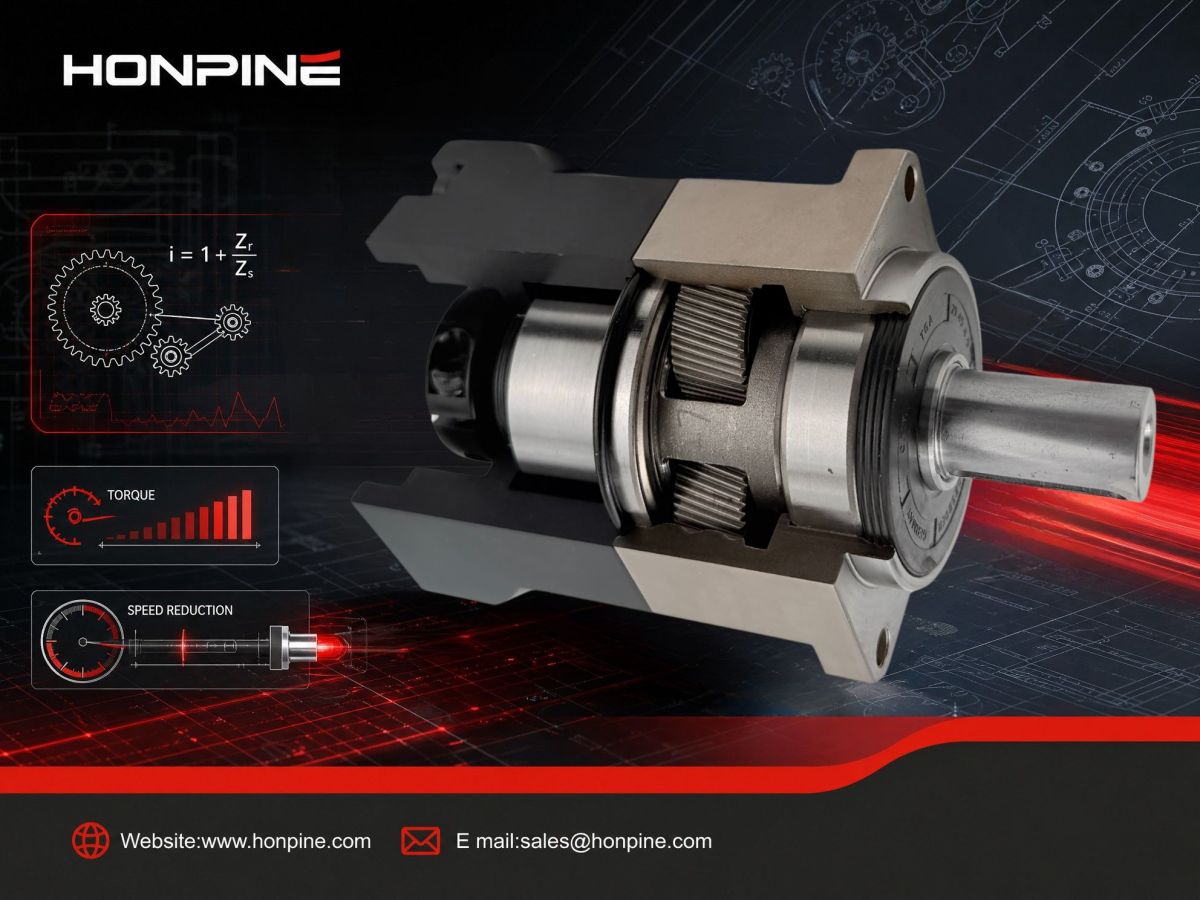

1. Расчет передаточного отношения: определение требуемого снижения скорости

Передаточное отношение определяет, насколько прецизионный планетарный редуктор снижает скорость двигателя, пропорционально увеличивая выходной крутящий момент.

Формула:

Передаточное отношение = Номинальная скорость двигателя ÷ Требуемая выходная скорость

Пример

• Номинальная скорость сервомотора: 3000 rpm

• Требуемая выходная скорость: 60 rpm

Передаточное отношение = 3000 ÷ 60 = 50:1

При выборе планетарного редуктора robotic automation reducer рассчитанное отношение следует сравнить со стандартными значениями, доступными у производителя, например 40:1, 50:1 или 70:1.

Если точное значение недоступно, выберите ближайшее стандартное отношение и убедитесь, что фактическая выходная скорость по-прежнему соответствует требованиям применения.

Типичные диапазоны передаточных отношений включают:

• Одноступенчатый прецизионный планетарный редуктор: 3:1–10:1

• Двухступенчатые редукторы: до нескольких десятков

• Трехступенчатые редукторы: от нескольких сотен до более чем одной тысячи

Более высокие передаточные отношения, как правило, требуют дополнительных ступеней, что приводит к увеличению габаритов, массы и производственных затрат. Поэтому при выборе инженерам следует соблюдать баланс между характеристиками и стоимостью.

2. Расчет крутящего момента: обеспечение безопасной грузоподъемности

Проверка крутящего момента — один из важнейших этапов при выборе решения от производителя планетарных редукторов. Она позволяет определить, сможет ли редуктор надежно выдерживать реальные рабочие нагрузки.

Формула:

Требуемый выходной крутящий момент = Максимальный крутящий момент двигателя × Передаточное отношение × КПД передачи × Коэффициент службы

Выбор параметров

Максимальный крутящий момент двигателя

Всегда используйте пиковый (максимальный) крутящий момент двигателя, включая перегрузочную способность, а не только номинальный крутящий момент. Это обеспечивает достаточный запас при разгоне, ударных нагрузках или резких изменениях нагрузки.

КПД передачи

Большинство прецизионных планетарных редукторов работают с КПД от 90% до 97%.

• Одноступенчатые: обычно более высокий КПД

• Многоступенчатые: немного более низкий КПД

Для консервативных расчетов обычно принимают 90%.

Коэффициент службы

Коэффициент службы зависит от условий эксплуатации.

Плавная работа

Примеры: конвейерные системы, непрерывная транспортировка

Рекомендуемый коэффициент:

1.2–1.5

Умеренные ударные нагрузки

Примеры: упаковочное оборудование, режущее оборудование

Рекомендуемый коэффициент:

1.5–2.0

Сильные удары или частые пуски-остановы

Примеры: штамповочные прессы, дробилки, тяжелое автоматизированное оборудование

Рекомендуемый коэффициент:

2.5 или выше

Пример

• Максимальный крутящий момент двигателя: 5 Nm

• Передаточное отношение: 50

• КПД: 93%

• Коэффициент службы: 1.8

Требуемый выходной крутящий момент

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

Выбранный прецизионный планетарный редуктор должен иметь номинальный выходной крутящий момент выше 418.5 Nm, а также дополнительный запас по надежности для долгосрочной эксплуатации.

3. Согласование инерции: достижение стабильной работы сервопривода

Согласование инерции необходимо для точности управления сервоприводом, точности позиционирования и динамического отклика. Это особенно важно при выборе планетарного редуктора robotic automation reducer для высокоскоростных систем автоматизации и робототехнических планетарных применений.

Формула:

Приведенная нагрузочная инерция = Фактическая нагрузочная инерция ÷ (Передаточное отношение)²

Соотношение инерции рассчитывается как:

Соотношение инерции = Приведенная нагрузочная инерция ÷ Инерция ротора двигателя

Общие рекомендации:

• Стандартные сервоприменения:

  ≤ 5:1

• Высокоскоростное, высокоточное позиционирование:

  ≤ 3:1

Пример

• Инерция нагрузки: 0.5 kg·m²

• Передаточное отношение: 10

Приведенная нагрузочная инерция

= 0.5 ÷ 10²

= 0.005 kg·m²

Если инерция ротора двигателя составляет 0.001 kg·m², тогда:

Соотношение инерции

= 0.005 ÷ 0.001

= 5

Это находится в пределах обычно допустимого диапазона.

Если соотношение инерции превышает рекомендуемый предел, инженерам следует либо:

• увеличить передаточное отношение, либо

• выбрать двигатель с большей инерцией ротора.

Правильное согласование инерции значительно повышает стабильность сервопривода, ускоряющие характеристики и точность позиционирования в системах robotic automation reducer.

Рекомендуемая процедура выбора планетарного редуктора

Для эффективного инженерного проектирования рекомендуется следующий порядок:

Шаг 1: Определите передаточное отношение

Рассчитайте требуемое передаточное отношение на основе скорости двигателя и желаемой выходной скорости, чтобы сузить круг подходящих моделей прецизионных планетарных редукторов.

Шаг 2: Проверьте выходной крутящий момент

Рассчитайте требуемый выходной крутящий момент, используя максимальный крутящий момент двигателя, передаточное отношение, КПД и коэффициент службы. Исключите модели, которые не могут обеспечить достаточную несущую способность по крутящему моменту.

Шаг 3: Проверьте согласование инерции

Приведите инерцию нагрузки к валу двигателя, используя квадрат передаточного отношения, и убедитесь, что соотношение инерции соответствует рекомендациям для сервопроектирования.

Если согласование инерции неудовлетворительно, скорректируйте передаточное отношение и повторите проверку крутящего момента.

Выполнение этих трех расчетов помогает обеспечить оптимальные характеристики, надежность и срок службы выбранных прецизионных планетарных редукторов.

Профессиональная поддержка в выборе прецизионного планетарного редуктора

Реальные условия эксплуатации часто связаны со сложными режимами работы, из-за чего выбор коэффициента службы, оценка инерции и расчет крутящего момента становятся более сложными. Выбор правильного планетарного редуктора robotic automation reducer требует не только теоретических расчетов, но и практического инженерного опыта.

Как опытный производитель планетарных редукторов, Honpine специализируется на проектировании и производствевысокопроизводительных прецизионных планетарных редукторовдля сервосистем, промышленной автоматизации, станков с ЧПУ и робототехнических планетарных применений.

Просто предоставьте:

• Технические характеристики двигателя

• Требуемую выходную скорость

• Тип нагрузки

• Условия эксплуатации

Наша инженерная команда выполнит полный расчет передаточного отношения, крутящего момента и согласования инерции и порекомендует наиболее подходящий прецизионный планетарный редуктор или планетарный редуктор robotic automation reducer для вашего применения.

Свяжитесь с Honpine сегодня, чтобы получить профессиональную помощь в выборе, техническую документацию и подробную информацию о нашем полном ассортиментепрецизионных планетарных редукторовдля роботизированной автоматизации и промышленного управления движением.
