Гармонический поворотный привод vs поворотный привод с прямым приводом vs поворотный стол с центральным сквозным отверстием: какое решение для вращательного движения подходит для автоматизации?

Вращательное движение повсеместно используется в современной автоматизации.

От контроля качества полупроводников и обработки пластин до 3C-сборки, тестирования электронных компонентов, дозирования, лазерной обработки и точного позиционирования, станкам часто необходимо вращать зажимное приспособление, заготовку, инструмент или технологическую станцию с высокой степенью повторяемости.

На первый взгляд, три решения могут показаться предназначенными для одной и той же цели: гармонический поворотный привод , поворотный привод с прямым приводом и полый поворотный стол .

Все три обеспечивают управляемое вращательное движение. Все три могут быть интегрированы в автоматизированное оборудование. И все три могут быть спроектированы с учетом высокой точности позиционирования, компактной механической компоновки и непрерывного или индексированного вращения.

Однако они не взаимозаменяемы.

Основное различие заключается в том, как каждое решение обрабатывает крутящий момент, скорость, передачу, поддержку нагрузки, точность позиционирования, механическую интеграцию и монтажное пространство.

В гармоническом поворотном приводе используется прецизионный редуктор для преобразования скорости двигателя в высокий крутящий момент и управляемое вращательное движение. В поворотном приводе с прямым приводом отсутствует традиционный редуктор, и нагрузка приводится в движение непосредственно с помощью моментного двигателя. Полый поворотный стол больше ориентирован на создание интегрированной платформы для поворотного позиционирования с большим центральным отверстием, опорой подшипников и монтажной поверхностью.

Для инженеров, занимающихся проектированием систем автоматизации 3C, полупроводникового оборудования, контрольно-измерительных машин, сборочных систем и прецизионных поворотных столов, выбор правильной архитектуры может оказать существенное влияние на размеры оборудования, время цикла, точность позиционирования, прокладку кабелей и общую стоимость системы.

В этом руководстве объясняются различия между этими тремя решениями для вращательного движения и как выбрать подходящее для вашего применения.

Три решения для вращательного движения: краткий обзор

Прежде чем сравнивать их внутренние механизмы, полезно понять, для чего предназначен каждый из этих продуктов.

Самое важное заключается в том, что все три решения оптимизируют разные части системы движения.

Гармонический поворотный привод → плотность крутящего момента и точность

Поворотный привод с прямым приводом → динамический отклик и простота передачи.

Полый поворотный стол → интегрированное поворотное позиционирование и механическая доступность

Это различие приобретает особое значение в полупроводниковой промышленности и автоматизации производства 3C-устройств.

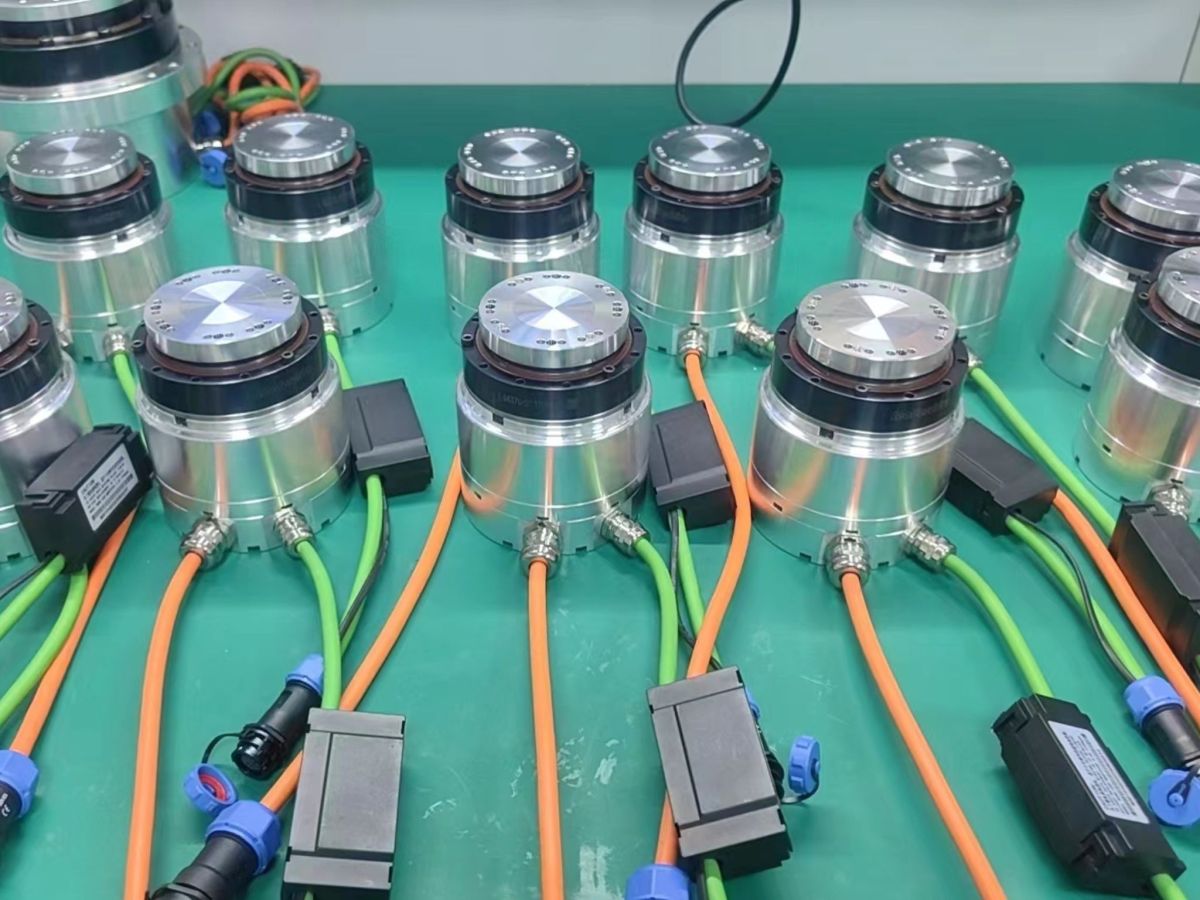

Что такое гармонический поворотный актуатор?

Гармонический вращательный привод — это интегрированный блок вращательного движения, сочетающий в себе двигатель и прецизионный механизм снижения гармонических колебаний или волновых деформаций.

Базовую архитектуру можно упростить следующим образом:

Сервомотор → Механизм редукции гармоник → Выходной подшипник / Фланец → Нагрузка

Механизм редукции позволяет двигателю с относительно высокой скоростью вращения развивать значительно больший крутящий момент при более низкой скорости вращения.

В гармонической передаче используются такие компоненты, как генератор волн, гибкий шлицевой вал и круговой шлицевой вал, для достижения высоких передаточных чисел в компактном корпусе.

Эта архитектура особенно полезна, когда машине требуется:

• Высокий выходной крутящий момент

• Высокое соотношение снижения

• Компактные размеры

• Низкий люфт

• Высокая повторяемость позиционирования

• Высокая жесткость на кручение

• Встроенный двигатель и энкодер

Современные гармонические поворотные актуаторы также могут объединять полые валы, энкодеры, тормоза и выходные подшипники в единый компактный узел. Например, компания Harmonic Drive предлагает поворотные актуаторы с полыми валами, которые сочетают в себе прецизионную зубчатую передачу с бесщеточными серводвигателями и обратной связью от энкодера, при этом полое центральное пространство позволяет кабелям, трубкам или другим компонентам проходить через ось вращения.

Зачем использовать гармонический поворотный привод?

Главное преимущество — высокая плотность крутящего момента.

Вместо использования большого двигателя с прямым приводом для создания высокого крутящего момента на низких оборотах, механизм редукции гармоник позволяет конструктору использовать меньший по размеру высокоскоростной двигатель и механически увеличить его крутящий момент.

Это может значительно уменьшить общий диаметр привода в тех случаях, когда пространство для установки ограничено.

Например, в компактной системе контроля полупроводников для вращающейся оси позиционирования может потребоваться высокий удерживающий момент, но при этом относительно низкая скорость вращения.

В такой ситуации гармонический поворотный актуатор может оказаться весьма эффективной архитектурой.

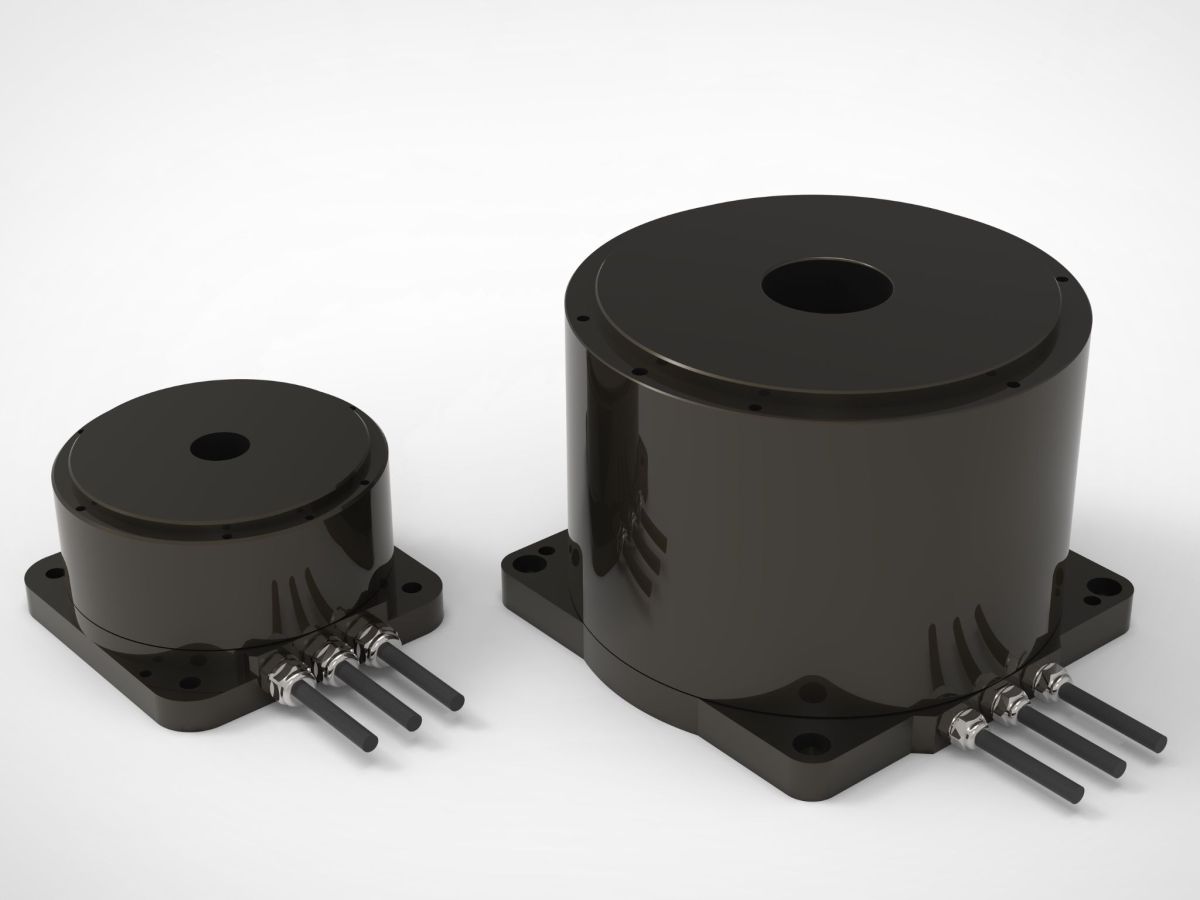

Что такое поворотный привод с прямым приводом?

Поворотный привод с прямым приводом использует принципиально иной подход.

Вместо того чтобы устанавливать редуктор между двигателем и нагрузкой, в приводе используется высокомоментный роторный двигатель для непосредственного перемещения нагрузки.

Базовая архитектура выглядит следующим образом:

Сервопривод → Моментный двигатель → Нагрузка

Между ротором двигателя и вращающейся нагрузкой отсутствует традиционный редуктор.

Это означает, что система устраняет люфт в коробке передач и уменьшает количество механических компонентов трансмиссии.

Поэтому поворотный привод с прямым приводом особенно привлекателен в тех случаях, когда требуется следующее:

• Быстрое ускорение и замедление

• Высокая скорость вращения

• Короткое время стабилизации

• Высокая воспроизводимость

• Плавное вращение

• Частое индексирование

• Низкая погрешность механической передачи

• Высокая динамическая отзывчивость

Метод прямого привода особенно интересен для высокоскоростного вращательного движения.

Вместо увеличения скорости вращения двигателя и использования передаточного отношения, сам двигатель спроектирован с большим диаметром, создающим крутящий момент, и соответствующими электромагнитными характеристиками для генерации требуемого выходного крутящего момента при требуемой скорости.

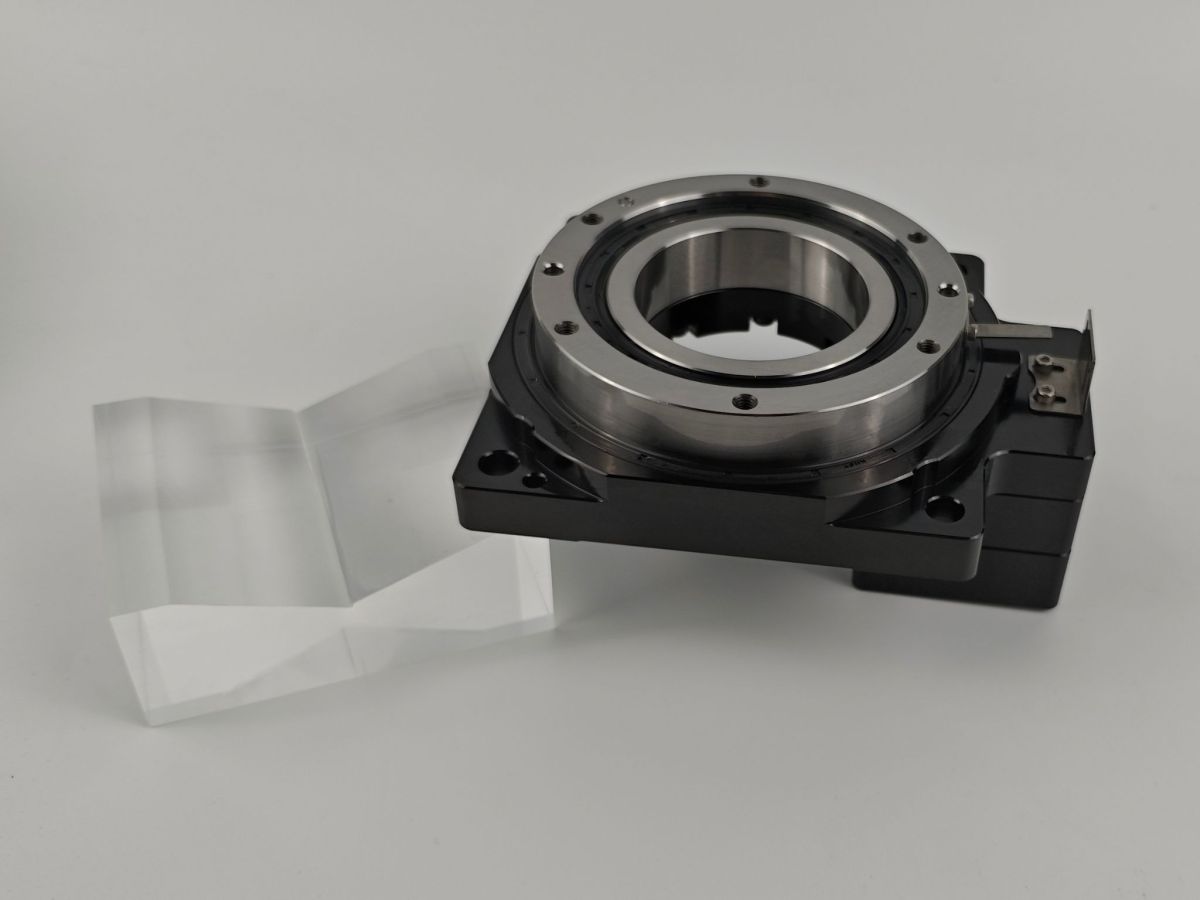

Что такое полый поворотный стол?

Полый поворотный стол представляет собой интегрированную поворотную позиционирующую платформу, разработанную на основе вращающегося стола, подшипниковой конструкции и центрального сквозного отверстия.

Его типичная архитектура:

• Двигатель / Привод → Трансмиссия → Поворотный стол → Заготовка или приспособление

• Точная схема передачи может отличаться.

• В зависимости от конструкции изделия, в полом поворотном столе могут использоваться:

• Гармоническая передача

• Планетарная передача

• Другие механизмы снижения точности

• Сервомотор

• Шаговый двигатель

• Интегрированная подшипниковая система

Следовательно, принцип работы полого поворотного стола не обязательно полностью отделен от гармонического или прямого привода.

Это важное различие.

Термин «полый» описывает физическую архитектуру вращающегося узла, в частности, центральное сквозное отверстие. Сам по себе он не определяет, генерируется ли вращательное движение посредством гармонической передачи, планетарной передачи или прямого привода.

Полое отверстие может быть чрезвычайно ценным в автоматизации, поскольку оно обеспечивает путь для:

• Кабели

• Пневматические трубки

• Вакуумные линии

• Волоконная оптика

• Датчики

• Лазерные лучи

• Механические валы

• Инструменты

Аналогичным образом поворотные приводы с полым валом используются в полупроводниковом оборудовании, поскольку кабели и трубки могут проходить через ось вращения.

Самое важное различие: способ генерации крутящего момента.

Главное различие между этими тремя решениями заключается в их архитектуре крутящего момента.

Гармонический поворотный привод

Двигатель развивает крутящий момент при относительно высокой скорости.

Затем происходит гармоническая передача:

Снижает скорость → Увеличивает выходной крутящий момент

Это позволяет компактному двигателю приводить в движение вращающийся механизм с высокой нагрузкой.

Поворотный привод с прямым приводом

Сам двигатель генерирует необходимый выходной крутящий момент.

Традиционного редуктора нет.

Система становится следующей:

Крутящий момент двигателя → Движение под прямой нагрузкой

Это обеспечивает очень короткий путь механической передачи.

Полый поворотный стол

Полый поворотный стол представляет собой, прежде всего, интегрированную механическую платформу.

Его внутренняя структура крутящего момента зависит от конкретного изделия.

Таким образом, можно использовать редукторный механизм, сохраняя при этом большой полый центр и интегрированный выходной подшипник.

Именно поэтому инженерам не следует автоматически классифицировать каждый полый поворотный стол как систему с гармоническим приводом или систему с прямым приводом.

Гармонический поворотный привод против поворотного привода с прямым приводом

Наиболее важное сравнение проводится между двумя архитектурами исполнительных механизмов.

Гармонический поворотный привод

Как правило, гармонический поворотный привод работает эффективнее, если в его применении приоритет отдается следующим задачам:

Высокий крутящий момент + компактные размеры + высокое передаточное число + точность

Механизм редукции обеспечивает эффект увеличения механического крутящего момента.

Это делает его подходящим для:

• Шарниры робота

• Оси поворотного позиционирования

• Обработка полупроводников

• Инспекционное оборудование

• системы обработки пластин

• Компактные модули автоматизации

• Оборудование для точной сборки

Поворотный привод с прямым приводом

Поворотный привод с прямым приводом становится привлекательным, когда приоритеты смещаются в сторону:

Высокая скорость + высокое ускорение + короткое время стабилизации + плавное движение

Отсутствие коробки передач уменьшает количество механических элементов трансмиссии.

Это может быть особенно полезно для:

• Высокоскоростное индексирование

• Вращательная проверка

• Сортировка полупроводников

• Высокоскоростные поворотные системы

• Обработка электронных компонентов

• Механизмы захвата и перемещения

• Прецизионные поворотные платформы

Таким образом, выбор зависит от профиля движения машины.

Гармонический поворотный привод против полого поворотного стола

Эти два решения иногда могут выглядеть похожими, поскольку оба могут обеспечить:

Высокая точность + компактная установка + полая конструкция + поворотное позиционирование

Но в их дизайне делается разные акценты.

Гармонический поворотный привод делает акцент на системе привода и генерации крутящего момента.

В конструкции полого поворотного стола особое внимание уделяется вращающейся платформе и механической интеграции.

Например, если инженер задает вопрос:

«Мне нужен компактный сервоприводной поворотный актуатор с высоким крутящим моментом».

Более естественной отправной точкой может стать гармонический поворотный привод.

Если инженер задает вопрос:

«Мне нужна вращающаяся платформа с большим сквозным отверстием и жестким столом для установки приспособления».

Более подходящим вариантом может быть полый поворотный стол.

Это различие особенно полезно при проектировании контрольно-измерительных станций, индексирующих платформ и сборочных машин.

Поворотный привод с прямым приводом против полого поворотного стола

Поворотный привод с прямым приводом также может быть сконструирован с полым центром.

Следовательно, эти условия не обязательно являются взаимоисключающими.

Вращательная система теоретически может сочетать в себе:

Прямой привод + полый вал + встроенный поворотный стол

В этой конструкции двигатель напрямую приводит в движение поворотный стол, а полое пространство в центре позволяет прокладывать кабели, трубки или оптические компоненты вдоль оси.

Таким образом, ключевое различие заключается в следующем:

Direct Drive описывает архитектуру привода.

Полая структура описывает механическую конструкцию.

Это различие полезно при оценке технических характеристик поставщиков.

Изделие, описываемое как «полый поворотный стол», может содержать редукторный механизм.

Изделие, описываемое как «поворотный привод с прямым приводом», может также иметь полое отверстие.

Поэтому инженеру следует изучить фактическую внутреннюю архитектуру, а не выбирать продукт, основываясь только на терминологии.

Какое решение обеспечивает наивысшую точность?

Единого победителя не существует.

Точность позиционирования зависит от всей системы перемещения:

Двигатель + Трансмиссия + Энкодер + Подшипник + Конструкция + Контроллер + Калибровка

Благодаря прецизионному гармоническому зубчатому механизму, обеспечивающему передачу с малым люфтом и высоким передаточным отношением, поворотный актуатор с гармоническими колебаниями позволяет достичь высокой точности позиционирования.

Поворотный привод с прямым приводом обеспечивает высокую точность позиционирования, поскольку нагрузка напрямую соединена с двигателем, и отсутствует ошибка, характерная для обычных редукторов.

Полый поворотный стол также может обеспечить высокую точность, если его внутренняя передача, конструкция подшипников и система энкодера спроектированы должным образом.

Следовательно, сравнение только «гармонического и прямого привода» на основе номинального разрешения энкодера недостаточно.

Инженеры должны оценить:

• Абсолютная точность позиционирования

• Повторяемость

• Обратная реакция

• Ошибка передачи

• Биение подшипника

• Точность энкодера

• Тепловой дрейф

• Структурная жесткость

• Настройка сервопривода

Какой из них быстрее?

Для высокоскоростного вращательного движения поворотные актуаторы с прямым приводом, как правило, обладают значительным преимуществом, поскольку в них отсутствует редуктор, ограничивающий скорость вращения.

Гармонический актуатор оптимизирован с точки зрения снижения крутизны.

Поэтому выходная скорость обычно значительно ниже скорости вращения двигателя.

Благодаря этому гармонические актуаторы отлично подходят для вращательного движения с высоким крутящим моментом и низкой скоростью, но менее приспособлены для непрерывного вращения с чрезвычайно высокой скоростью.

Поворотный привод с прямым приводом может работать со значительно более высокими скоростями вращения, если это позволяют конструкция двигателя, подшипников и системы охлаждения.

Именно поэтому технология прямого привода часто рассматривается для следующих целей:

• Высокоскоростное индексирование поворотной башни

• Вращательная проверка

• Обработка полупроводников

• Высокоскоростное испытательное оборудование

Однако скорость всегда следует оценивать вместе с крутящим моментом и инерцией.

Двигатель, способный развивать высокие обороты, может оказаться непригодным, если инерция нагрузки слишком велика или требуемый момент ускорения превышает пиковые возможности двигателя.

Какой из них обладает лучшей удельной крутящей способностью?

Для компактных применений с высоким крутящим моментом гармонический поворотный привод может обеспечить превосходную плотность крутящего момента, поскольку механизм редукции многократно увеличивает крутящий момент двигателя.

Поворотный привод с прямым приводом должен создавать выходной крутящий момент напрямую.

Как правило, для достижения того же крутящего момента на низких оборотах требуется двигатель большего диаметра или большее количество активного магнитного материала.

Поэтому:

Высокий крутящий момент при компактных размерах → Гармонический поворотный привод

Высокоскоростное и прямое управление нагрузкой → Поворотный привод с прямым приводом

Это один из важнейших инженерных компромиссов.

Какое роторное решение лучше подходит для полупроводникового оборудования?

Оборудование для производства полупроводников предъявляет необычайно высокие требования к перемещению.

Для работы оборудования может потребоваться:

• Высокая точность позиционирования

• Короткие циклы

• Высокая воспроизводимость

• Компактная установка

• Аккуратная прокладка кабелей

• Низкий уровень вибрации

• Стабильные тепловые характеристики

• Высокая надежность

Можно использовать все три архитектуры, но для разных машинных функций предпочтительны разные решения.

Обработка пластин

Гармонический поворотный привод может быть привлекательным вариантом, когда роботу или механизму перемещения требуются компактные размеры и высокий крутящий момент.

Его полая конструкция также может упростить прокладку кабелей и пневматических систем.

Приводы с полым валом используются, в частности, в полупроводниковых приложениях, где проводка и трубки должны проходить через ось вращения.

Высокоскоростная инспекция

Поворотный привод с прямым управлением привлекателен в тех случаях, когда быстрое ускорение, плавное вращение и короткое время стабилизации важнее, чем увеличение механического крутящего момента.

Индексирование и позиционирование приспособлений

Полый поворотный стол часто является практичным выбором, когда станку необходимо:

• Жесткая вращающаяся платформа

• Прямой монтаж на крепежное устройство

• Большое центральное отверстие

• Компактная установка

• Повторяющаяся индексация

Такая архитектура позволяет упростить механическую конструкцию станций контроля и сборки.

Какое решение лучше подходит для автоматизации 3C-процессов?

Производство 3C включает в себя такие продукты, как:

• Смартфоны

• Таблетки

• Ноутбуки

• Носимая электроника

• Модули камер

• Разъемы

• Электронные компоненты

Для таких машин часто требуется компактное, быстрое и высокоточное вращательное движение.

Сборка модуля камеры

Поворотный привод с прямым приводом обеспечивает плавное, программируемое вращение для выравнивания и контроля.

Соединительный узел

Полый поворотный стол может служить компактной платформой для позиционирования зажимных приспособлений и нескольких сборочных станций.

Прецизионная ориентация компонентов

Гармонический поворотный привод может обеспечить высокий крутящий момент и точное угловое позиционирование, когда вращательная нагрузка относительно велика или доступное пространство для установки ограничено.

Люфт и ошибка передачи

Люфт — один из важнейших параметров в прецизионном вращательном движении.

В обычной коробке передач может возникать люфт между входным и выходным валами.

В зависимости от механизма и изделия, высокоточный гармонический поворотный привод может быть спроектирован с чрезвычайно малым или нулевым люфтом.

В поворотном приводе с прямым приводом отсутствует традиционный редуктор, поэтому люфт в редукторе отсутствует в приводной цепи.

Однако это не означает, что вся система полностью лишена механических погрешностей.

Зазоры в подшипниках, структурные деформации, установка энкодера и деформация, вызванная нагрузкой, по-прежнему могут влиять на позиционирование.

В случае полого поворотного стола люфт в основном зависит от его внутренней конструкции трансмиссии.

Поэтому при сравнении продукции инженерам следует задавать следующие вопросы:

В чём заключается фактический люфт на выходе или ошибка передачи?

вместо того, чтобы предполагать, что «полый» автоматически означает низкий люфт.

Расчет грузоподъемности и несущих конструкций

При выборе поворотного привода выходной подшипник часто упускается из виду.

Вращательное устройство должно не только создавать крутящий момент.

Оно также должно поддерживать:

• Радиальная нагрузка

• Осевая нагрузка

• Моментная нагрузка

• инерция вращающегося приспособления

• Внешние механические силы

Встроенные роликовые подшипники широко используются в прецизионных поворотных приводах, поскольку они способны выдерживать нагрузку непосредственно на выходе.

Например, в приводе FHA Mini от Harmonic Drive объединены компонент гармонического редуктора, серводвигатель, энкодер и большой роликовый подшипник на выходе, что позволяет устанавливать нагрузку непосредственно на привод.

Такой тип интеграции может значительно упростить конструкцию машин.

Для полого поворотного стола несущая способность имеет еще большее значение, поскольку сам стол часто поддерживает приспособление и заготовку.

Почему размер полого отверстия имеет значение в автоматизации?

Полая сердцевина – это не просто удобство.

В компактном автоматизированном оборудовании центр вращения часто является наиболее сложной зоной для прокладки кабелей и пневматических линий.

Достаточно большой полый канал может позволить:

• Кабель питания

• Кабель энкодера

• Кабель Ethernet/EtherCAT

• Вакуумная трубка

• Пневматическая трубка

• Волоконно-оптический кабель

• Лазерный луч

пройти через центр вращения.

Это может уменьшить изгибы кабелей и образование внешних кабельных петель.

Конструкции с полым валом специально разработаны для применений, связанных с кабелями, трубками и оптическими путями, проходящими через ось вращения.

Для полупроводникового оборудования это может быть особенно ценно, поскольку компоновка оборудования часто бывает чрезвычайно компактной.

Непрерывное вращение против индексирующего движения

Ещё одним важным фактором отбора является характер движения.

Непрерывное вращение

Если нагрузка должна непрерывно вращаться с относительно высокой скоростью, то поворотный привод с прямым приводом часто является оптимальным решением.

Типичные области применения включают:

• Вращательная проверка

• Сканирование

• Оптические системы

• Высокоскоростная обработка

• Механизмы непрерывного индексирования

Повторное индексирование

Если машина многократно перемещается:

0° → 30° → 60° → 90° → Стоп

Тогда при выборе следует сосредоточиться на следующем:

• Максимальный крутящий момент

• Ускорение

• Время стабилизации

• Повторяемость

• инерция нагрузки

Поворотный привод с прямым приводом обеспечивает превосходные динамические характеристики.

Гармонический поворотный привод обеспечивает высокий крутящий момент и стабильное позиционирование.

Полый поворотный стол может обеспечить высокоинтегрированную платформу для индексации.

Правильное решение зависит от полного профиля движения.

Характеристики движения важнее номинальной скорости.

Одна из распространенных ошибок — выбор поворотного актуатора, основываясь только на его максимальной частоте вращения.

В отношении оборудования для автоматизации более полезным является следующий вопрос:

Насколько быстро исполнительный механизм может перемещать фактическую нагрузку из одного положения в другое и устанавливать её в пределах требуемой точности?

Для системы индексации:

Время цикла = Ускорение + Движение + Замедление + Оседание

Поворотный привод с чрезвычайно высокой номинальной скоростью может по-прежнему обеспечивать низкую производительность машины, если для его работы требуется длительное время стабилизации.

И наоборот, низкоскоростной гармонический привод может быть идеальным вариантом, если требуемый угол поворота невелик, а для машины приоритетными являются высокий крутящий момент и компактные размеры.

Как выбрать между гармоническим поворотным приводом, поворотным приводом с прямым приводом и полым поворотным столом

Процесс отбора можно упростить до нескольких вопросов.

Вопрос 1 — Вам нужен высокий крутящий момент при низкой скорости вращения выходного вала?

Если да, начните с:

Гармонический поворотный привод

Редукторный механизм обеспечивает увеличение крутящего момента при сохранении компактных габаритов.

Вопрос 2 — Вам необходимы высокая скорость вращения и быстрое ускорение?

Если да, то учтите следующее:

Поворотный привод с прямым приводом

Прямой привод исключает традиционный редуктор и обеспечивает превосходную динамическую характеристику.

Вопрос 3 — Вам нужен большой полый центр и прямое крепление к светильнику?

Если да, то учтите следующее:

Полый поворотный стол

Интегрированная конструкция стола упрощает монтаж и обеспечивает жесткую платформу для нагрузки.

Вопрос 4 — Нужны ли вам кабели или трубки, проходящие через ось вращения?

Затем расставьте приоритеты:

Конструкция с полым валом / полым ротором

Полая конструкция может сочетаться с различными технологиями привода.

Вопрос 5 — Действительно ли занимаемая машиной площадь крайне ограничена?

Учитывать:

Гармонический поворотный привод

или

Компактный полый поворотный стол

в зависимости от крутящего момента и требований платформы.

Вопрос 6 — Является ли время цикла основным ограничивающим фактором?

Учитывать:

Поворотный привод с прямым приводом

особенно когда машине требуется быстрое ускорение, замедление и короткое время стабилизации.

Практическая матрица отбора

Данная таблица должна использоваться в качестве отправной точки, а не замены детального расчета размеров двигателя.

Можно ли объединить эти три технологии?

Да.

Это важный момент для инженеров.

Эти три термина описывают различные аспекты систем вращательного движения.

Например, поворотный модуль может представлять собой:

Полый + Гармонический + Серво

или:

Полая конструкция + Прямой привод + Сервопривод

или:

Полый поворотный стол + планетарный редуктор + серводвигатель

Следовательно, «гармонический поворотный привод», «поворотный привод с прямым приводом» и «полый поворотный стол» не следует рассматривать как три совершенно изолированные категории товаров.

Вместо этого они представляют собой разные дизайнерские решения:

• Технология передачи

• Технология привода

• Механическая интеграция

Конструктор машин может комбинировать эти технологии в зависимости от области применения.

Почему интегрированное управление вращательным движением становится все более важным?

Современное автоматизированное оборудование становится меньше по размерам, одновременно требуя более высокой производительности и точности.

Вместо сборки:

Двигатель + Редуктор + Муфта + Подшипник + Энкодер + Поворотная пластина

Производители оборудования все чаще отдают предпочтение интегрированным узлам вращательного движения.

Встроенный исполнительный механизм позволяет уменьшить количество механических соединений и упростить монтаж.

Гармонический поворотный привод может включать в себя:

Сервомотор + Регулятор гармоник + Энкодер + Подшипник + Тормоз

Поворотный привод с прямым приводом может включать в себя:

Двигатель крутящего момента + Энкодер + Подшипник + Корпус

Полый поворотный стол может включать в себя:

Поворотный стол + Подшипник + Трансмиссия + Интерфейс двигателя + Полое отверстие

Такая интеграция позволяет сократить время разработки и уменьшить потенциальные источники механических ошибок.

Будущее управления вращательным движением в 3C и полупроводниковой автоматизации

Вероятно, спрос на системы управления вращательным движением продолжит расти по мере того, как полупроводниковое и 3C-оборудование будет развиваться в следующих направлениях:

• Более мелкие компоненты

• Более высокий UPH

• Более высокая точность позиционирования

• Более компактные компоновки машин

• Более высокая степень автоматизации

• Гибкое производство

В следующем поколении роторных систем будет все больше сочетаться следующее:

• Высокоточные абсолютные энкодеры

• Сервоприводы

• Связь EtherCAT

• Расширенное управление движением

• Подавление вибрации

• Термокомпенсация

• Онлайн-калибровка

• Встроенные подшипники

• Прокладка кабеля в полой оси

• Компактные конструкции приводов

Цель состоит не просто в том, чтобы повернуть груз.

Цель состоит в достижении:

Быстрое перемещение + Точное позиционирование + Стабильная работа + Компактная интеграция

Именно поэтому гармонические поворотные приводы, поворотные приводы с прямым приводом и полые поворотные столы будут и впредь играть разные, но взаимодополняющие роли в современном управлении вращательным движением.

Часто задаваемые вопросы о гармонических поворотных приводах, поворотных приводах с прямым приводом и полых поворотных столах.

В чём разница между гармоническим поворотным приводом и поворотным приводом с прямым приводом?

В гармоническом поворотном приводе используется прецизионный редуктор для увеличения крутящего момента и снижения скорости вращения. В поворотном приводе с прямым приводом используется моментный двигатель для непосредственного привода нагрузки без традиционного редуктора.

Является ли поворотный привод с прямым приводом более точным, чем поворотный привод с гармоническим крутильным моментом?

Не обязательно.

Оба варианта при правильном проектировании могут обеспечить высокую точность позиционирования.

Прямой привод исключает ошибки в работе редуктора, а гармонические актуаторы обеспечивают высокое передаточное число, малый люфт и компактную передачу высокого крутящего момента.

Конечная точность зависит от двигателя, энкодера, подшипника, механической конструкции, контроллера и калибровки.

Полый поворотный стол — это то же самое, что и полый поворотный привод?

Не совсем.

В конструкции полого поворотного стола обычно акцент делается на интегрированной вращающейся платформе и центральном сквозном отверстии, тогда как в конструкции полого поворотного привода акцент делается на полном приводном механизме вращательного движения.

В некоторых товарах эти два термина могут частично совпадать.

Может ли гармонический поворотный привод иметь полый вал?

Да.

Доступны поворотные актуаторы с полым валом, позволяющие прокладывать кабели, трубки и другие компоненты через центр вращения.

Может ли поворотный привод с прямым приводом иметь полое отверстие?

Да.

Поворотный привод с прямым приводом может быть выполнен с полым валом или полым ротором, если для его применения требуется прокладка кабелей, пневматических линий или оптических трактов вдоль оси.

Что лучше подходит для полупроводникового оборудования?

Это зависит от требований к перемещению.

Гармонический поворотный привод привлекателен для компактных, высокомоментных прецизионных осей и механизмов обработки кремниевых пластин.

Поворотный привод с прямым приводом привлекателен благодаря высокоскоростному вращательному движению, быстрой индексации и короткому времени стабилизации.

Полый поворотный стол привлекателен для станций контроля, сборки и индексации, требующих жесткой поворотной платформы и большого центрального отверстия.

Что лучше подходит для автоматизации 3C-процессов?

Для компактных вращающихся осей с высоким крутящим моментом отличным выбором может стать гармонический поворотный привод.

Для быстрого вращательного движения и оперативного позиционирования привлекательным вариантом является поворотный привод с прямым приводом.

Для платформ индексации и контроля с использованием зажимных приспособлений полый поворотный стол может упростить конструкцию станка.

Как выбрать решение для управления вращательным движением?

Начнём с фактических требований к движению:

Нагрузка → Инерция → Скорость → Ускорение → Крутящий момент → Угол индексации → Точность → Повторяемость → Полое отверстие → Рабочий цикл → Место для установки

Затем выберите подходящую конструкцию ротора.

Вывод: выбирайте архитектуру ротора, а не только название продукта.

Гармонические поворотные приводы, поворотные приводы с прямым приводом и полые поворотные столы — все они обеспечивают точное вращательное движение, но решают разные инженерные задачи.

Если основными требованиями являются компактные размеры, высокий крутящий момент, высокое передаточное отношение и точность, выбирайте гармонический поворотный привод.

Выбирайте поворотный привод с прямым приводом, если для вас важны высокая скорость, быстрое ускорение, плавное движение и короткое время стабилизации.

Выбирайте полый поворотный стол, если станку необходима интегрированная платформа для поворотного позиционирования, жесткая опора для нагрузки, крепление на зажимных приспособлениях и большое центральное сквозное отверстие.

Для передовой автоматизации 3C, полупроводникового оборудования и высокоточного управления вращательным движением наилучшее решение не обязательно должно обладать самым высоким крутящим моментом, самой высокой скоростью или самым высоким разрешением энкодера.

Правильное решение — это то, которое соответствует полному профилю движения и механической архитектуре.

Метод гармонического понижения оптимизирует крутящий момент.

Прямой привод оптимизирует динамический отклик.

Интеграция полого ротора оптимизирует компоновку станка и доступность ротора.

Понимание этих различий позволяет производителям оборудования выбирать решение для вращательного движения, обеспечивающее оптимальный баланс скорости, точности, крутящего момента, жесткости, интеграции и стоимости.
