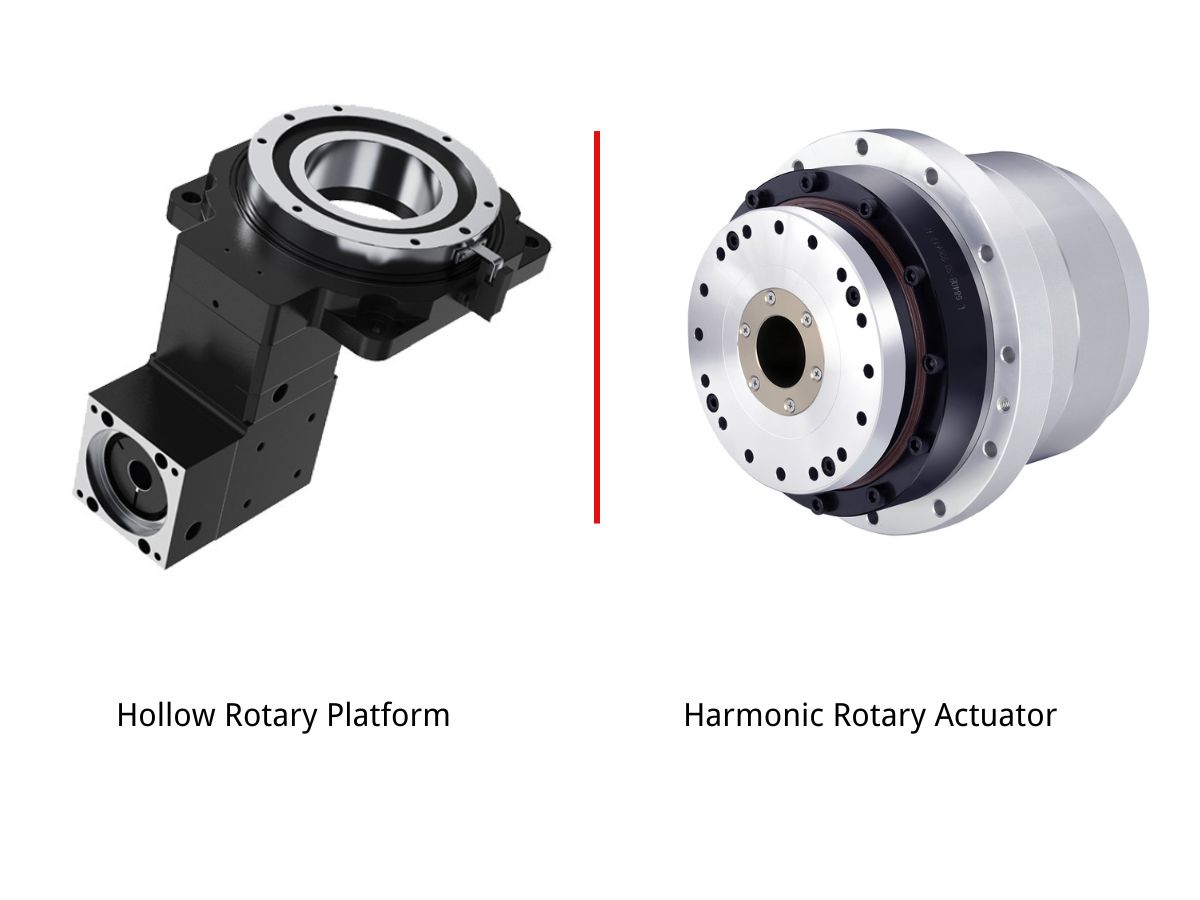

Полая поворотная платформа и гармонический поворотный привод: сравнение областей применения и взаимозаменяемость

Здравствуйте, меня зовут Теодор Ли, я технический директор HONPINE.

Для инженеров, разрабатывающих прецизионные поворотные станции для промышленной автоматизации, часто возникает один вопрос: если машине требуется высокоточное вращение, индексация или поворотное позиционирование, следует ли использовать полый поворотный столилигармонический поворотный привод?

Можно ли использовать их взаимозаменяемо? В каких областях можно применять любое из этих решений? И в каких случаях их не следует напрямую заменять друг другом?

Многие считают, что оба устройства являются прецизионными изделиями для передачи вращательного движения с высокой точностью, поэтому они должны быть взаимозаменяемыми. Однако после фактического ввода оборудования в эксплуатацию часто возникают проблемы: недостаточная грузоподъёмность, недостаточная жёсткость, вибрация, ограниченная скорость или сокращённый срок службы.

Поэтому давайте подробнее рассмотрим границы применения полых поворотных столов и гармонических поворотных приводов. Понимание различий позволит сделать более подходящий выбор на начальном этапе проектирования, а не обнаруживать проблемы после изготовления оборудования.

1. Принципиальное различие: их конструктивальные роли различны

Хотя оба устройства могут использоваться для высокоточного вращательного движения, их конструктивные особенности и приоритеты применения различаются.

Полый поворотный стол ориентирован на высокую жёсткость, грузоподъёмность и стабильное вращательное движение. Обычно он использует зубчатую передачу в сочетании с жёстким корпусом и несущей конструкцией. Он хорошо подходит для поворотных станций, которым необходимо нести заготовки, приспособления, оснастку или другие внешние нагрузки.

Полая конструкция также позволяет прокладывать через центр кабели, пневматические трубки и другие коммуникации, что упрощает компоновку оборудования и уменьшает помехи кабелей во время вращения.

Гармонический поворотный привод, напротив, больше ориентирован на компактные размеры, высокое передаточное отношение, малый люфт, высокую точность позиционирования и высокую плотность крутящего момента. Он объединяет гармонический механизм передачи с двигателем и другими компонентами, обеспечивая компактное решение для вращательного привода.

Это делает гармонические поворотные приводы особенно подходящими для шарниров роботов, компактных прецизионных механизмов и применений, где важны монтажное пространство и масса.

Таким образом, ключевое различие заключается не просто в том, какое изделие имеет более высокую точность.

Оно связано с механической архитектурой, условиями нагрузки, жёсткостью, монтажным пространством и требованиями к движению всей системы.

Понимание этого базового различия важно при определении того, могут ли эти два решения действительно заменять друг друга.

2. Области применения, где можно использовать оба решения

Сначала рассмотрим области применения, в которых замена относительно проста.

2.1 Прецизионное угловое позиционирование при малой нагрузке

Примеры включают небольшие поворотные столы для контроля, механизмы калибровки линз, механизмы точной угловой регулировки и другие небольшие системы поворотного позиционирования.

Когда нагрузка мала, внешние силы ограничены, а ударные и эксцентрические нагрузки незначительны, могут подойти как полый поворотный стол, так и гармонический поворотный привод.

В таких применениях окончательный выбор может в основном зависеть от монтажного пространства, требуемой жёсткости, диаметра полого отверстия, точности позиционирования, конфигурации двигателя и стоимости.

2.2 Низкоскоростная прерывистая индексация и вращательное движение

Когда скорость вращения относительно низкая, разгон и торможение контролируются, а частый высокоскоростной реверс или значительные удары отсутствуют, оба решения при правильном подборе могут обеспечивать стабильное вращательное движение.

Проще говоря:

Малая нагрузка, низкая скорость, ограниченные удары и ограниченная эксцентрическая нагрузка — это условия, при которых можно рассматривать как полый поворотный стол, так и гармонический поворотный привод.

Однако даже в этих случаях перед окончательным выбором всё равно необходимо проверить фактический крутящий момент, радиальную нагрузку, осевую нагрузку, опрокидывающий момент, рабочий цикл и требования к позиционированию.

3. Области применения, где полый поворотный стол обычно более подходит

Это одна из областей, где инженеры могут легко сделать неправильный выбор.

3.1 Тяжёлые нагрузки, приспособления и вращение заготовок

Когда поворотной станции необходимо нести относительно тяжёлую заготовку, приспособление, систему оснастки или эксцентрическую нагрузку, конструктивная жёсткость и несущая способность становятся очень важными.

Полый поворотный стол обычно объединяет систему передачи с жёсткой несущей конструкцией. В зависимости от своей конструкции он может напрямую воспринимать радиальные нагрузки, осевые нагрузки и опрокидывающие моменты.

Для такого применения гармонический поворотный привод не следует выбирать, ориентируясь только на его выходной крутящий момент. Необходимо учитывать несущую способность выходного подшипника, допустимые радиальные и осевые нагрузки, крутильную жёсткость, внешний момент, рабочий цикл и срок службы.

Поэтому для тяжёлых поворотных станций более подходящим решением может быть полый поворотный стол правильного размера.

3.2 Частые пуски и остановки, прямое и обратное вращение, удары

Некоторые автоматизированные поворотные станции должны часто разгоняться и тормозиться, многократно менять направление вращения или работать при внешних ударных нагрузках.

Эти условия предъявляют дополнительные требования к системе передачи.

Необходимо учитывать циклические нагрузки, крутильную жёсткость, нагрузки на подшипники, тепловые условия и усталостную долговечность.

Жёсткий полый поворотный стол может иметь преимущества, когда сама поворотная станция должна напрямую воспринимать значительные внешние нагрузки и повторяющиеся динамические усилия.

Гармонический поворотный привод также может использоваться в динамических применениях при правильном подборе и работе в пределах заданных условий. Однако малый люфт никогда не должен быть единственной причиной его выбора.

3.3 Области применения, требующие непрерывного высокоскоростного вращения

Для применений, требующих непрерывного вращения или относительно высокой скорости вращения, разработчику необходимо учитывать не только номинальную скорость.

Тепловое управление, скорость подшипников, эффективность передачи, смазка, скорость двигателя и долгосрочная рабочая температура влияют на итоговые характеристики.

Гармонический поворотный привод может работать на относительно высоких скоростях в подходящих применениях, но его номинальную скорость, тепловое поведение, смазку и рабочий цикл необходимо тщательно оценивать.

Полый поворотный стол может быть более подходящим, когда применение требует стабильного непрерывного вращения в сочетании с жёсткой несущей конструкцией.

Следовательно, важный вопрос заключается не просто в том, какое изделие быстрее. Настоящий вопрос состоит в том, может ли вся поворотная система поддерживать требуемую точность, температуру, долговечность и стабильность в заданных условиях эксплуатации.

4. Области применения, где гармонический поворотный привод более подходит

Существуют также применения, где компактная конструкция гармонического поворотного привода даёт явные преимущества.

4.1 Крайне компактное и лёгкое оборудование

Когда монтажное пространство очень ограничено, размеры и масса поворотного механизма могут стать основными ограничениями проектирования.

Гармонический поворотный привод объединяет гармонический механизм передачи с двигателем и другими компонентами, обеспечивая компактное решение с высоким передаточным отношением и высокой плотностью крутящего момента.

Это делает его подходящим для шарниров роботов, прецизионных механизмов, компактных модулей автоматизации и других применений со строгими требованиями к пространству.

По сравнению с более крупной конструкцией поворотного стола гармонический поворотный привод может облегчить создание компактной механической компоновки.

4.2 Высокоточное позиционирование и малый люфт

Гармонические поворотные приводы широко применяются там, где важны малый люфт, высокая точность позиционирования и компактная передача.

Типичные области применения включают прецизионную сборку, оптическое оборудование, шарниры роботов, полупроводниковое оборудование, системы контроля и другие механизмы точного движения.

Однако важно понимать, что люфт и общая точность позиционирования — не совсем одно и то же.

На окончательную точность позиционирования машины также влияют разрешение энкодера, конструктивная деформация, характеристики подшипников, допуски сборки, сервоуправление, тепловые эффекты и общая жёсткость машины.

Поэтому гармонический поворотный привод следует выбирать исходя из требований всей системы движения, а не просто сравнивая одну характеристику из каталога.

5. Полый поворотный стол и гармонический поворотный привод: ключевые факторы выбора

При выборе между этими двумя решениями не следует просто сравнивать названия изделий или одну отдельную спецификацию.

Следует учитывать фактические условия применения.

Эта таблица является только предварительным руководством.

Для реального проектирования машины инженеры также должны проверить выходной крутящий момент, скорость вращения, ускорение, полезную нагрузку, радиальную нагрузку, осевую нагрузку, опрокидывающий момент, рабочий цикл, требуемый срок службы, монтажные размеры, диаметр полого отверстия и требования к управлению.

6. Полый поворотный стол или гармонический поворотный привод: как выбрать?

На начальном этапе проектирования можно использовать простое практическое правило.

Тяжёлая нагрузка, непосредственная поддержка заготовки, высокая жёсткость, большие внешние моменты и требовательные конструкции поворотных станций: сначала рассмотрите полый поворотный стол.

Лёгкая конструкция, компактный монтаж, высокое передаточное отношение, малый люфт и высокая плотность крутящего момента: сначала рассмотрите гармонический поворотный привод.

Однако эти категории не являются абсолютными.

Высокопроизводительный полый поворотный стол также может обеспечивать высокую точность позиционирования, а правильно спроектированный гармонический поворотный привод может применяться в требовательных промышленных условиях.

Важно не выбирать поворотное решение только по одному параметру, такому как люфт, крутящий момент или общий размер.

Вместо этого оцените всю механическую систему и найдите наилучший баланс между:

грузоподъёмностью, жёсткостью, точностью, скоростью, долговечностью, монтажным пространством и стоимостью.

7. Полые поворотные столы и гармонические поворотные приводы в прецизионной автоматизации

Обе технологии могут использоваться в прецизионной автоматизации, но их оптимальные области применения различны.

7.1 Промышленная автоматизация

Полые поворотные столы подходят для автоматизированных поворотных станций, которым необходимо поддерживать заготовки, приспособления, оснастку или контрольное оборудование при сохранении стабильного поворотного позиционирования.

Гармонические поворотные приводы могут использоваться для компактных поворотных механизмов, роботизированных систем и применений, где интегрированная конструкция двигателя и передачи помогает уменьшить общие размеры машины.

7.2 Полупроводниковая и 3C-автоматизация

Оборудование для производства полупроводников и 3C-автоматизации часто требует высокой точности позиционирования, компактной компоновки машины, низкой вибрации и надёжной прокладки кабелей.

Полый поворотный стол может быть хорошим выбором, когда поворотному механизму необходимо напрямую поддерживать относительно крупное приспособление или контрольную сборку.

Гармонический поворотный привод может быть более подходящим, когда монтажное пространство ограничено и важны малый люфт, компактность и интегрированное движение.

7.3 Робототехника

Шарниры роботов часто требуют компактных размеров, высокой плотности крутящего момента, малого люфта и точного управления движением.

Для этих применений широко используются гармонические поворотные приводы, поскольку их компактная конструкция передачи может быть интегрирована в шарниры роботов.

Полые поворотные столы также могут использоваться в роботизированных механизмах позиционирования, поворотных рабочих станциях и других применениях, где выходная конструкция должна напрямую воспринимать внешние нагрузки.

7.4 CNC и прецизионные поворотные оси

Поворотные оси CNC требуют сочетания точности позиционирования, жёсткости, грузоподъёмности, скорости и тепловой стабильности.

Полый поворотный стол может подходить для поворотных столов и станций позиционирования, которым необходимо напрямую поддерживать заготовки и приспособления.

Гармонический поворотный привод можно рассматривать для компактных поворотных осей и механизмов, где важны малый люфт, высокое передаточное отношение и компактная интеграция.

8. Что инженеры должны проверить перед заменой одного решения другим?

Перед заменой полого поворотного стола гармоническим поворотным приводом или гармонического поворотного привода полым поворотным столом инженеры должны оценить полную механическую нагрузку.

Ключевые параметры включают:

• Полезная нагрузка и масса приспособления

• Требуемый выходной крутящий момент

• Радиальная нагрузка

• Осевая нагрузка

• Опрокидывающий момент

• Максимальная скорость вращения

• Непрерывная скорость вращения

• Ускорение и торможение

• Частота прямого и обратного вращения

• Рабочий цикл

• Точность позиционирования и повторяемость

• Крутильная жёсткость

• Люфт

• Монтажное пространство

• Диаметр полого отверстия и требования к прокладке кабелей

• Требуемый срок службы

• Рабочая температура и тепловые условия

Эти параметры определяют, может ли альтернативное решение действительно соответствовать требованиям машины.

Например, поворотный механизм с эксцентричным приспособлением может создавать значительный опрокидывающий момент, даже если сам требуемый крутящий момент вращения не особенно высок.

В таком случае несущая способность выходного подшипника и конструктивная жёсткость могут стать важнее, чем простое сравнение номинального крутящего момента.

9. Заключение

Полые поворотные столы и гармонические поворотные приводы являются высокоточными решениями для вращательного движения, но не могут автоматически взаимозаменяться во всех применениях.

Для тяжёлых нагрузок, непосредственной поддержки заготовок, высокой жёсткости, больших внешних моментов и требовательных поворотных станций полый поворотный стол часто является более подходящим выбором.

Для компактного монтажа, лёгкой механической конструкции, высокого передаточного отношения, малого люфта, высокой плотности крутящего момента и интегрированного вращательного движения гармонический поворотный привод может быть лучшим вариантом.

Правильный выбор в конечном итоге зависит от фактических условий эксплуатации машины.

Перед заменой одной технологии другой инженеры должны оценить полезную нагрузку, крутящий момент, скорость, ускорение, радиальные и осевые нагрузки, опрокидывающий момент, рабочий цикл, точность позиционирования, жёсткость, срок службы, ограничения монтажа и требования к управлению.

Понимание этих границ взаимозаменяемости помогает разработчикам оборудования избежать как избыточного проектирования, так и недостаточного подбора размеров, обеспечивая более надёжную и экономически эффективную прецизионную систему вращательного движения.

Если у вас есть конкретная поворотная станция или задача автоматизации и вы не уверены, что лучше выбрать — полый поворотный стол или гармонический поворотный привод, — вы можете обратиться в HONPINE и предоставить основные требования по нагрузке, скорости, точности и монтажу. Наша инженерная команда поможет оценить подходящее решение для передачи вращательного движения.
