H1: Гармонические поворотные актуаторы для полупроводникового оборудования: прецизионное движение, конструкция с полым валом и управление FOC

Здравствуйте, меня зовут Теодор Ли, я технический директор HONPINE.

Сегодня я хотел бы рассказать о компоненте движения, который приобретает всё большее значение в оборудовании для производства полупроводников: гармоническом поворотном актуаторе.

В полупроводниковом оборудовании поворотный актуатор редко используется лишь для вращения механизма. Реальные инженерные требования гораздо строже. Актуатору может потребоваться работать в ограниченном монтажном пространстве, пропускать кабели или вакуумные линии через центр, напрямую соединяться с механической конструкцией заказчика, поддерживать стабильное движение на низкой скорости и точно реагировать на непрерывно изменяющиеся команды движения.

Исходя из моего опыта работы с системами точной передачи и управления движением, я считаю, что ценность гармонического поворотного актуатора в полупроводниковом оборудовании определяется не только гармоническим редуктором. Полная система движения, включая двигатель, энкодер, управление FOC, конструкцию передачи, выходной интерфейс и механическую интеграцию, определяет, сможет ли актуатор действительно соответствовать требованиям полупроводникового оборудования.

В HONPINE наши гармонические поворотные актуаторы применяются в нескольких областях, связанных с полупроводниками, включая оборудование для проявления, подвесные транспортные системы, оборудование для работы с пластинами, оборудование для очистки и оборудование для выращивания кристаллов. Эти применения также помогли нам понять, почему производителям полупроводникового оборудования часто требуется совершенно иной тип поворотного актуатора, чем тот, который используется в общей промышленной автоматизации.

Почему полупроводниковому оборудованию требуется высокоточное вращательное движение?

Производство полупроводников включает высокоавтоматизированные процессы, в которых пластины, подложки, кассеты и другие компоненты необходимо многократно перемещать или позиционировать.

Во многих механизмах даже относительно небольшое отклонение позиционирования может накапливаться и влиять на следующий процесс. В то же время полупроводниковое оборудование обычно проектируется с очень компактной механической компоновкой. Кабели, пневматические линии, датчики, вакуумные компоненты или другие механизмы могут проходить через центр поворотной оси.

Это создаёт несколько инженерных требований к поворотному актуатору.

Актуатор должен обеспечивать точное вращательное движение при сохранении достаточной жёсткости. Он должен размещаться в ограниченном монтажном пространстве и во многих случаях иметь полый вал для прокладки кабелей или других компонентов. Выходной интерфейс также должен легко интегрироваться с механизмом заказчика.

Ещё одним важным фактором является плавность движения. Полупроводниковое оборудование часто выполняет повторяющиеся ускорения, замедления, индексирование и низкоскоростное позиционирование. Поэтому система управления так же важна, как и механическая передача.

Это одна из причин, по которой при разработке систем гармонических поворотных актуаторов мы уделяем особое внимание управлению двигателем на основе FOC.

Управление FOC для точного и регулируемого вращательного движения

FOC, или векторное управление с ориентацией по полю, является важной частью электрической системы управления в поворотном актуаторе серво-типа.

Проще говоря, FOC позволяет двигателю точнее реагировать на целевую команду за счёт управления магнитным полем двигателя и током, создающим крутящий момент.

Для полупроводникового оборудования я считаю особенно важной возможность непрерывного управления скоростью.

Требуемое движение не всегда сводится лишь к командам «вращать» или «остановить.»Типовой процесс может требовать от актуатора плавного ускорения, вращения с заданной скоростью, снижения скорости при приближении к целевому положению, точного позиционирования и последующего удержания положения.

При управлении на основе FOC целевая скорость может непрерывно регулироваться в соответствии с условиями работы. Например, актуатор может работать на более высокой скорости во время операции перемещения, а затем снижать скорость на этапе позиционирования.

Это особенно полезно, когда оборудованию требуются разные профили движения в течение одного рабочего цикла.

Система управления может непрерывно сравнивать заданное движение с обратной связью от энкодера и соответствующим образом регулировать работу двигателя. Это создаёт замкнутый процесс движения, а не просто подаёт на двигатель фиксированное напряжение или частоту.

Для полупроводникового оборудования это может способствовать повышению стабильности на низкой скорости, плавности ускорения и замедления, отслеживания скорости и повторяемости движения.

Почему важно управление на низкой скорости?

Многие полупроводниковые механизмы требуют медленного и стабильного движения вблизи конечной точки позиционирования.

Если актуатор не имеет достаточного разрешения управления на низкой скорости, механизм может испытывать колебания скорости или механическую вибрацию. Это может затруднить точное позиционирование, особенно при изменении нагрузки во время работы.

Сочетание гармонической передачи с высоким передаточным отношением, обратной связи от энкодера и управления двигателем FOC обеспечивает практический способ решения этой проблемы.

Гармоническая передача обеспечивает высокое передаточное отношение и высокую способность к позиционированию, тогда как система управления двигателем определяет, насколько плавно и точно актуатор следует заданному движению.

С моей точки зрения, это важное различие: точная передача и точное управление должны работать совместно.

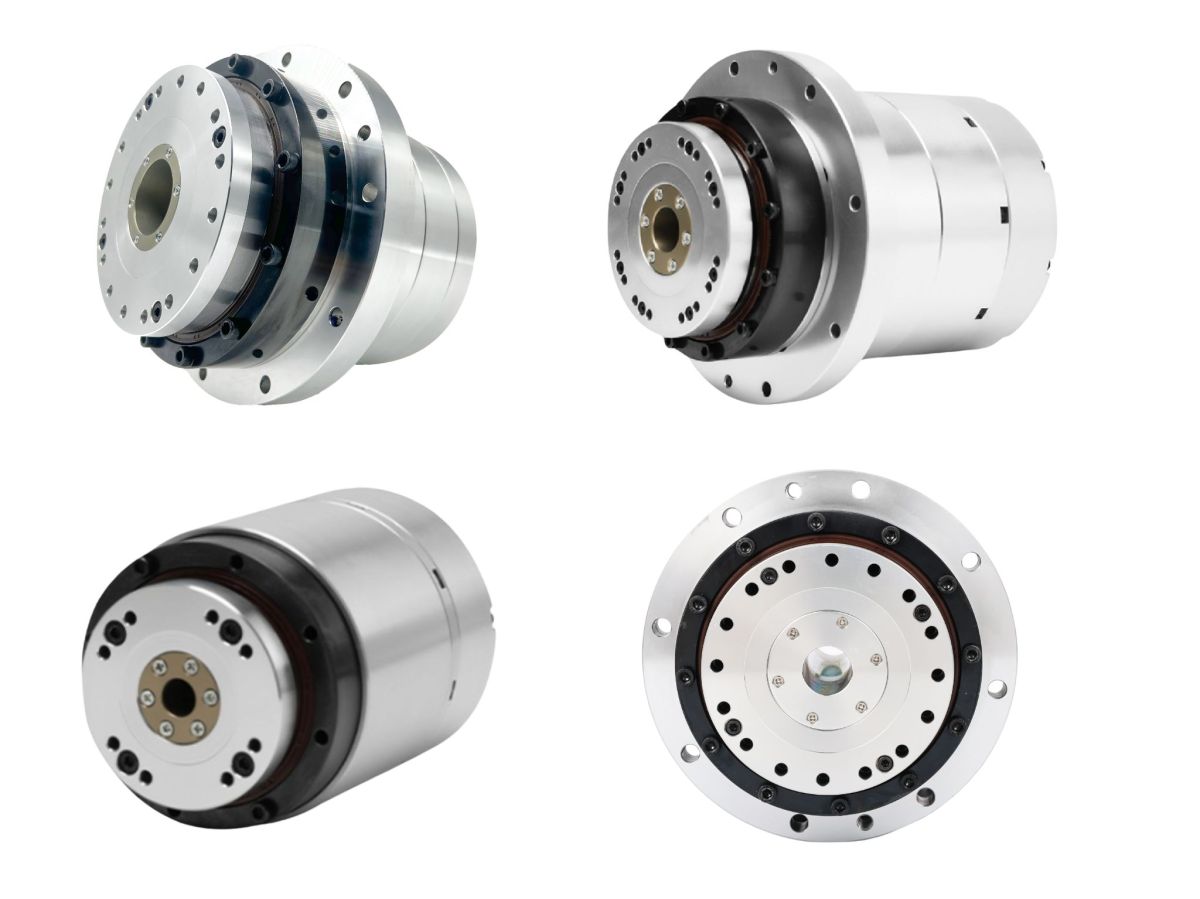

Конструкция с большим полым валом для полупроводникового оборудования

Одной из наиболее полезных механических особенностей наших гармонических поворотных актуаторов является конструкция с большим полым валом.

В полупроводниковом оборудовании центр поворотной оси часто не может использоваться только для самого актуатора. Через центр могут проходить кабели, оптические компоненты, пневматические трубки, вакуумные линии, датчики или другие механические элементы.

Таким образом, большой полый вал может предоставить значительно больше свободы при проектировании оборудования.

Вместо размещения кабелей и трубок вокруг внешней части поворотного актуатора разработчик оборудования может проложить их через центр актуатора, если это допускает механическая конструкция.

Это может помочь уменьшить помехи между подвижными и неподвижными компонентами и сделать весь механизм более компактным.

Для производителей оборудования это, на мой взгляд, больше, чем характеристика продукта. Полая конструкция может напрямую влиять на архитектуру машины.

Рекомендуемая подпись к изображению: Гармонический поворотный актуатор с большим полым валом, интегрированный в полупроводниковое оборудование

Фланцевая конструкция для более простой механической интеграции

Ещё одной важной особенностью является фланцевая конструкция.

Производители полупроводникового оборудования часто имеют собственную механическую архитектуру и не обязательно хотят перепроектировать весь механизм вокруг стандартного актуатора.

Выходная конструкция фланцевого типа может обеспечить более удобный механический интерфейс между актуатором и оборудованием заказчика.

Актуатор может быть установлен непосредственно в спроектированную механическую конструкцию, при этом выходная сторона может быть соединена с поворотным механизмом заказчика.

Это особенно полезно для производителей оборудования, которые уже имеют отработанную механическую конструкцию, но нуждаются в компактном прецизионном поворотном приводе.

В реальных проектах механическая интеграция часто сложнее, чем выбор редуктора только по крутящему моменту и передаточному отношению. Необходимо совместно учитывать монтажные размеры, размеры фланца, размеры вала, прокладку кабелей, расположение подшипников и доступное пространство.

Именно поэтому мы уделяем внимание механическому интерфейсу при разработке актуаторов.

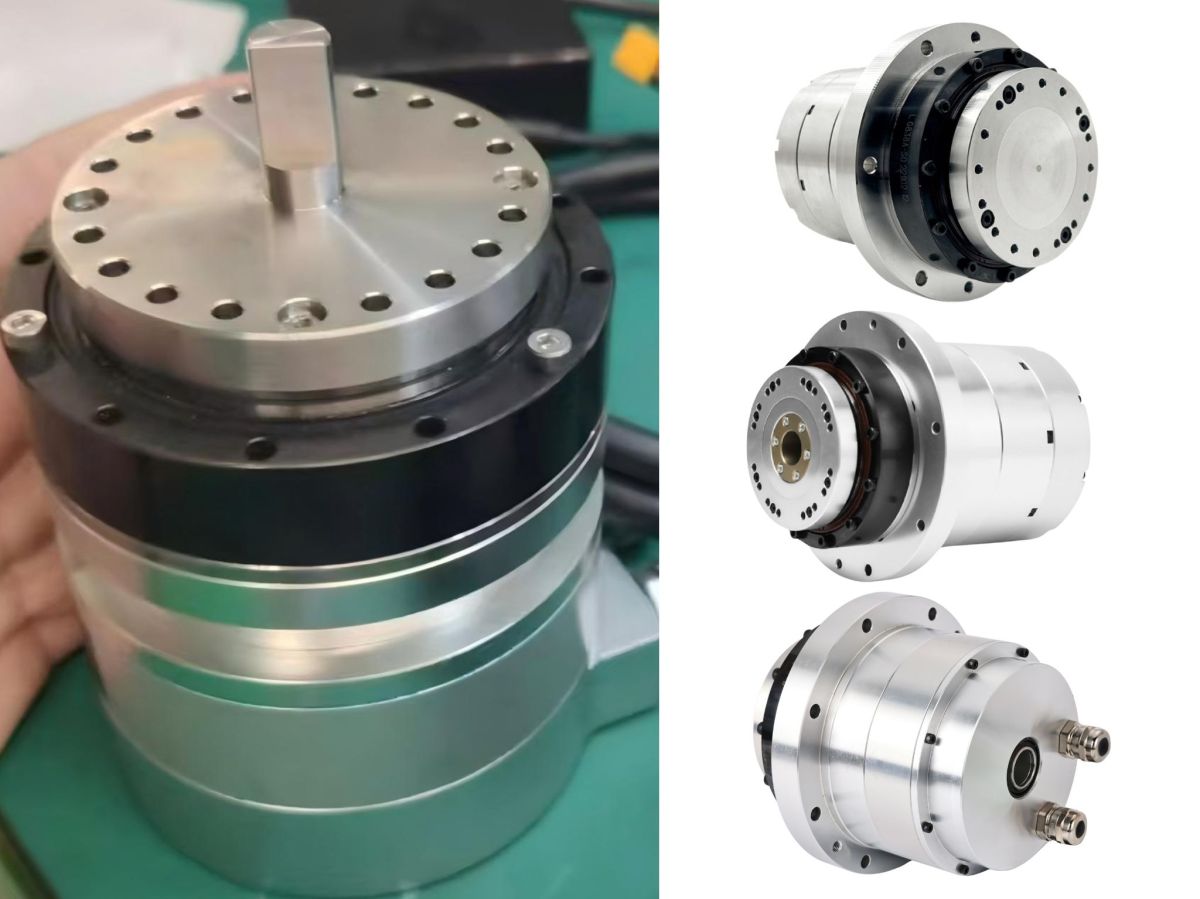

Индивидуальная обработка валов для различного полупроводникового оборудования

Ещё один вопрос, с которым мы часто сталкиваемся, касается выходного вала.

Разные полупроводниковые машины могут иметь совершенно разные соединительные конструкции. Одному заказчику может требоваться вал определённого диаметра, другому — шпоночный паз, резьбовой участок или специальный монтажный интерфейс.

Наш гармонический поворотный актуатор поддерживает индивидуальную обработку вала в соответствии с фактическим применением.

Во многих случаях заказчики также могут самостоятельно выполнять окончательную обработку вала, если это позволяют их производственный процесс и требования к допускам.

Я считаю эту гибкость ценной, поскольку она позволяет актуатору стать частью механической системы заказчика, а не заставляет заказчика полностью перепроектировать систему вокруг стандартного вала.

Однако для прецизионного оборудования индивидуальная настройка вала не должна рассматриваться отдельно от конструкции подшипников, выходной нагрузки, допустимой моментной нагрузки, соосности и требуемой точности.

Поэтому при обсуждении индивидуальной настройки с заказчиками мы рассматриваем полный механический интерфейс, а не только изменение диаметра вала.

Гармонические поворотные актуаторы для оборудования проявления в полупроводниковой промышленности

Оборудование для проявления является одной из полупроводниковых областей применения, где точное вращательное движение может иметь важное значение.

В зависимости от конкретной архитектуры оборудования актуатор может использоваться в механизмах позиционирования, вращения, перемещения или регулировки.

В этих применениях профиль движения может включать повторяющиеся циклы индексирования и позиционирования. Актуатор должен поддерживать стабильную работу в течение большого количества повторяющихся циклов.

Сочетание гармонической передачи и сервоуправления создаёт механическую и электрическую основу для такого типа движения.

Рекомендуемая подпись к изображению: Гармонический поворотный актуатор HONPINE, используемый в оборудовании для проявления в полупроводниковой промышленности

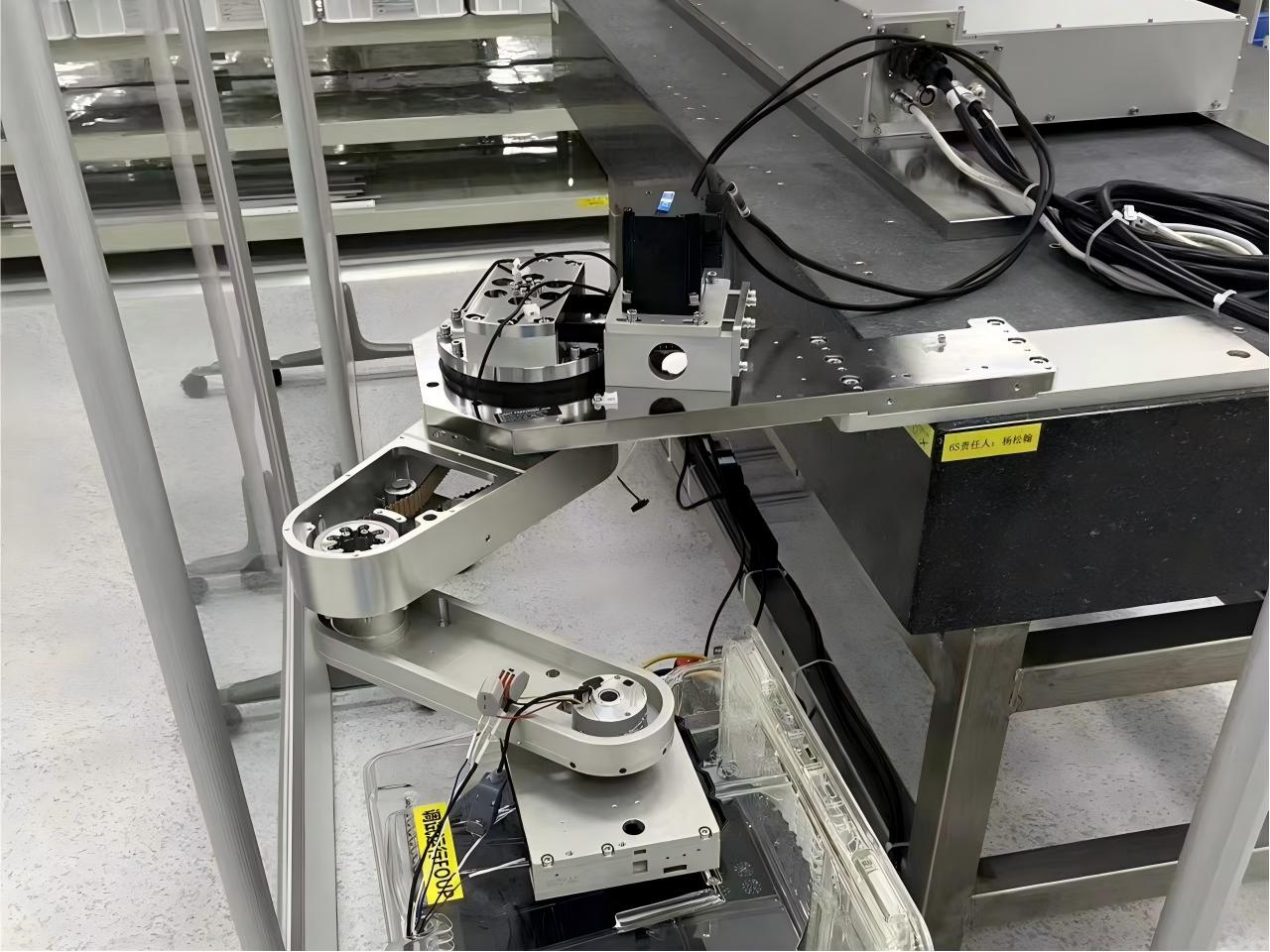

Гармонические поворотные актуаторы для подвесного транспорта и работы с пластинами

Полупроводниковые фабрики используют высокоавтоматизированные системы транспортировки материалов для перемещения кассет с пластинами и других производственных материалов между процессами.

В оборудовании подвесного транспорта и механизмах работы с пластинами вращательное движение может требоваться для позиционирования, ориентации, перемещения или выполнения других функций движения.

Механическая конструкция часто является компактной, и актуатору может требоваться многократная работа в ограниченном монтажном пространстве.

Именно здесь конструкция с полым валом может быть особенно полезной. Когда механическая архитектура требует прохождения кабелей или других компонентов через поворотную ось, полая конструкция предоставляет дополнительные возможности интеграции.

В то же время система управления FOC может обеспечивать гибкое регулирование скорости на разных этапах движения.

Рекомендуемая подпись к изображению: Гармонический поворотный актуатор, применяемый в полупроводниковом оборудовании подвесного транспорта или работы с пластинами

Гармонические поворотные актуаторы для оборудования очистки в полупроводниковой промышленности

Оборудование для очистки имеет собственные требования к движению.

В зависимости от конструкции оборудования поворотные механизмы могут нуждаться в многократной работе при поддержании стабильной скорости и позиционирования.

В этих системах плавное вращение может быть важным, поскольку резкое ускорение, замедление или нестабильное низкоскоростное движение могут влиять на механический процесс.

Это ещё одна ситуация, в которой, на мой взгляд, полезно сочетание гармонической передачи и управления FOC.

Гармонический редуктор обеспечивает требуемое механическое понижение и жёсткость, в то время как система сервоуправления управляет динамической реакцией двигателя.

В результате получается поворотный актуатор, которым можно управлять в соответствии с реальным процессом, а не просто эксплуатировать на одной фиксированной скорости.

Рекомендуемая подпись к изображению: Гармонический поворотный актуатор HONPINE, интегрированный в полупроводниковое оборудование для очистки

Гармонические поворотные актуаторы для оборудования выращивания кристаллов

Оборудование для выращивания кристаллов, включая оборудование, используемое в производстве полупроводниковых материалов, также может требовать контролируемого вращательного движения.

Актуатор может быть интегрирован в механизмы, требующие непрерывного вращения, позиционирования или регулирования скорости.

В этом типе применения требуемая скорость может не оставаться постоянной на протяжении всего процесса. Система управления может нуждаться в регулировании скорости вращения в соответствии с этапом процесса.

Это делает сервоуправление с регулируемой скоростью особенно важным.

С инженерной точки зрения актуатор должен обеспечивать не только достаточный крутящий момент, но и стабильное, предсказуемое движение во всём требуемом рабочем диапазоне.

Рекомендуемая подпись к изображению: Гармонический поворотный актуатор, применяемый в оборудовании для выращивания полупроводниковых кристаллов

Почему мы сочетаем гармоническую передачу с сервоуправлением?

Я часто вижу, что гармонические редукторы и серводвигатели рассматриваются как отдельные компоненты.

Для полупроводникового оборудования, на мой взгляд, полезнее рассматривать их как единую систему движения.

Гармонический редуктор определяет характеристики механической передачи, включая передаточное отношение, выходной крутящий момент, жёсткость и характеристики люфта.

Двигатель определяет доступные скорость и крутящий момент.

Энкодер обеспечивает обратную связь по движению.

FOC управляет двигателем в соответствии с командой и обратной связью.

Механический интерфейс определяет, насколько легко полный актуатор может быть интегрирован в оборудование заказчика.

Только при совместной работе этих элементов актуатор может обеспечить ожидаемые характеристики в реальной машине.

Именно поэтому наша разработка гармонических поворотных актуаторов не ограничивается самим редуктором.

Что следует учитывать производителям полупроводникового оборудования при выборе поворотного актуатора?

При выборе гармонического поворотного актуатора для полупроводникового оборудования я рекомендую начинать с фактических требований к движению, а не выбирать модель только на основе номинального крутящего момента.

Первый вопрос — требуемая выходная скорость. Второй — непрерывный и пиковый крутящий момент, необходимый механизму. После этого необходимо учесть рабочий цикл, ускорение и замедление, точность позиционирования, допустимые радиальные и осевые нагрузки, моментную нагрузку и монтажное пространство.

Полый вал является ещё одним важным фактором, когда кабели, трубки или другие компоненты должны проходить через поворотную ось.

Фланцевый интерфейс и размеры вала также следует учитывать на начальном этапе процесса механического проектирования.

Для полупроводникового оборудования могут быть важны и требования к окружающей среде. В зависимости от применения производитель оборудования может предъявлять требования, связанные с чистотой, температурой, вакуумными условиями или другими факторами окружающей среды. Эти требования следует подтверждать в соответствии с фактической конструкцией машины, а не предполагать, что они одинаковы для каждого полупроводникового применения.

Почему индивидуальная настройка важна в полупроводниковых системах движения?

Не существует единой механической архитектуры, подходящей для каждой полупроводниковой машины.

Это одна из причин, по которым мы получаем запросы на индивидуальную настройку от производителей полупроводникового оборудования.

Иногда заказчику требуется другая конфигурация вала. Иногда монтажный фланец должен соответствовать существующей конструкции. В других случаях диаметр полого отверстия или габаритные размеры важнее, чем использование полностью стандартного актуатора.

Во многих проектах заказчики могут самостоятельно выполнить часть обработки вала, что может облегчить интеграцию и позволить актуатору непосредственно устанавливаться в существующий механизм.

Наша роль заключается не просто в поставке стандартного редуктора. Нам необходимо понимать, как будет установлен актуатор, какую нагрузку он будет нести, как он будет двигаться и как будет взаимодействовать с остальной частью машины.

Такое инженерное взаимодействие часто важнее, чем сам номер модели продукта.

Гармонический поворотный актуатор HONPINE: разработан с учётом области применения

В HONPINE мы специализируемся на решениях в области точной передачи и управления движением.

Наши решения на основе гармонических поворотных актуаторов сочетают технологию гармонической передачи с функциями управления двигателем и механической интеграции, необходимыми для практических задач автоматизации.

Для полупроводникового оборудования особенно полезны три характеристики.

Первая — большой полый вал, который обеспечивает дополнительное пространство для кабелей, трубок и других компонентов, проходящих через поворотную ось.

Вторая — фланцевая конструкция, обеспечивающая практичный механический интерфейс для интеграции оборудования.

Третья — гибкая обработка вала, позволяющая адаптировать выходной интерфейс к различным механизмам заказчика. В областях применения, где заказчики предпочитают самостоятельно выполнять окончательную обработку вала, актуатор также может быть спроектирован с учётом этого требования к интеграции.

В сочетании с сервоуправлением на основе FOC эти механические характеристики позволяют актуатору отвечать как требованиям к передаче, так и требованиям к управлению движением полупроводникового оборудования.

От одного применения к более широкому решению для движения в полупроводниковой отрасли

Наш опыт в полупроводниковых применениях охватывает оборудование для проявления, системы подвесного транспорта и обработки, оборудование для очистки и оборудование для выращивания кристаллов.

Эти применения отличаются друг от друга, но имеют общее требование: система движения должна быть компактной, управляемой и достаточно надёжной, чтобы стать частью высокоавтоматизированного производственного процесса.

Этот опыт также подтвердил для меня один важный момент.

Хороший актуатор — это не просто двигатель, объединённый с редуктором.

Реальная ценность определяется тем, как передача, двигатель, энкодер, алгоритм управления и механический интерфейс работают вместе внутри оборудования заказчика.

Для полупроводникового оборудования возможность регулировать скорость, управлять ускорением и замедлением, обеспечивать большой полый вал, адаптировать выходной интерфейс и интегрироваться с механической конструкцией заказчика может быть столь же важна, как номинальный крутящий момент или передаточное отношение.

Заключение

С моей точки зрения как технического директора, применение гармонических поворотных актуаторов в полупроводниковом оборудовании представляет собой сочетание точной передачи и практической инженерной интеграции.

Гармоническая передача обеспечивает высокое передаточное отношение и характеристики точного движения. Управление на основе FOC позволяет актуатору реагировать на изменяющиеся команды скорости и достигать более плавного движения с обратной связью. Большой полый вал предоставляет дополнительную свободу для прокладки кабелей и трубок. Фланцевая конструкция упрощает механическую интеграцию, а индивидуальная обработка вала позволяет актуатору адаптироваться к различным архитектурам оборудования.

Что ещё важнее, наш опыт в применениях для проявления, подвесного транспорта, обработки, очистки и выращивания кристаллов

показал нам, что производителям полупроводникового оборудования необходимы компоненты движения, которые могут адаптироваться к реальным машинам, а не просто стандартные продукты, выбранные из каталога.

В HONPINE мы продолжим разрабатывать решения на основе гармонических поворотных актуаторов, ориентируясь на эти практические инженерные требования.

Я Теодор Ли, технический директор HONPINE. Благодарю за чтение и надеюсь, что это техническое обсуждение дало вам более ясное понимание того, как гармонические поворотные актуаторы могут использоваться в полупроводниковом оборудовании и какие факторы следует учитывать при проектировании прецизионной системы вращательного движения.
