Почему гармонические редукторы с перекрёстно-роликовыми подшипниками идеально подходят для роботизированных суставов?

В роботизированных гармонических редукторах перекрёстные роликовые подшипники являются ключевыми компонентами, обеспечивающими точность движения и структурную жёсткость. Их характеристики напрямую влияют на повторяемость позиционирования робота, грузоподъёмность и срок службы.

Почему гармонические редукторы с перекрёстными роликовыми подшипниками считаются незаменимыми?

1. Двусторонняя несущая способность с интегрированной опорой

Во время работы суставы робота одновременно подвергаются радиальным и осевым нагрузкам. Благодаря перекрёстному расположению роликов под углом 90° перекрёстные роликовые подшипники способны воспринимать нагрузки в нескольких направлениях в одной конструкции подшипника. Это исключает необходимость в сложных комбинациях из нескольких подшипников и снижает требования к пространству.

2. Высокая жёсткость для точного позиционирования

В отличие от шариковых подшипников, где используется точечный контакт, в перекрёстных роликовых подшипниках между роликами и дорожками качения применяется линейный контакт. В сочетании с плотным перекрёстным расположением такая конструкция обеспечивает чрезвычайно высокую радиальную и осевую жёсткость.

В результате робот испытывает меньшую деформацию под нагрузкой, быстрее реагирует и обеспечивает более точное позиционирование. Это в полной мере раскрывает известные преимущества гармонического редуктора — «нулевой люфт» и высокую крутильную жёсткость.

3. Компактная конструкция для меньших по размеру суставов робота

Один перекрёстный роликовый подшипник может заменить сложную сборку из нескольких обычных подшипников. Это делает весь гармонический редуктор значительно более компактным и обеспечивает необходимую поддержку для миниатюризации и облегчённой конструкции суставов робота.

Каковы специальные особенности зазора подшипников в гармонических приводах с перекрёстными роликовыми подшипниками?

1,Предварительный натяг обеспечивает нулевой люфт.

В перекрёстных роликовых подшипниках радиальный и осевой зазоры взаимосвязаны и взаимно влияют друг на друга. В высокоточных применениях, таких как робототехника, к подшипнику необходимо прикладывать предварительный натяг, чтобы намеренно создать «отрицательный зазор».

Это полностью устраняет внутренний зазор и является основным техническим методом достижения нулевого люфта, высокой жёсткости и высокой точности.

2. Чрезвычайно строгие требования к точности

Любое незначительное биение подшипника может быть усилено и превратиться в существенные ошибки позиционирования на исполнительном органе робота. Поэтому измерения точности профиля, прямолинейности, угла и шероховатости поверхности должны достигать субмикронной или даже нанометровой точности.

Как обеспечивается производительность гармонических редукторов с перекрёстными роликовыми подшипниками?

1. Технология предварительного натяга для нулевого люфта

Радиальные и осевые зазоры перекрёстных роликовых подшипников взаимодействуют друг с другом. В высокоточных роботизированных применениях применяется предварительный натяг для создания отрицательного зазора, полностью устраняющего внутренний люфт. Это ключ к достижению нулевого люфта, высокой жёсткости и превосходной точности позиционирования.

2. Сверхвысокая точность изготовления

Даже минимальное биение подшипника может привести к заметным отклонениям позиционирования на исполнительном органе робота. Поэтому такие параметры, как точность профиля, прямолинейность, угловая точность и качество поверхности, должны контролироваться на уровне субмикронов или нанометров.

Почему гармонические редукторы с перекрёстными роликовыми подшипниками подходят для суставов робота?

Гармонические редукторы выступают в роли «усилителей крутящего момента» в суставах робота. Они отличаются компактными размерами, высоким передаточным отношением, высокой точностью и нулевым люфтом, что делает их стандартным решением для суставов гуманоидных роботов сегодня.

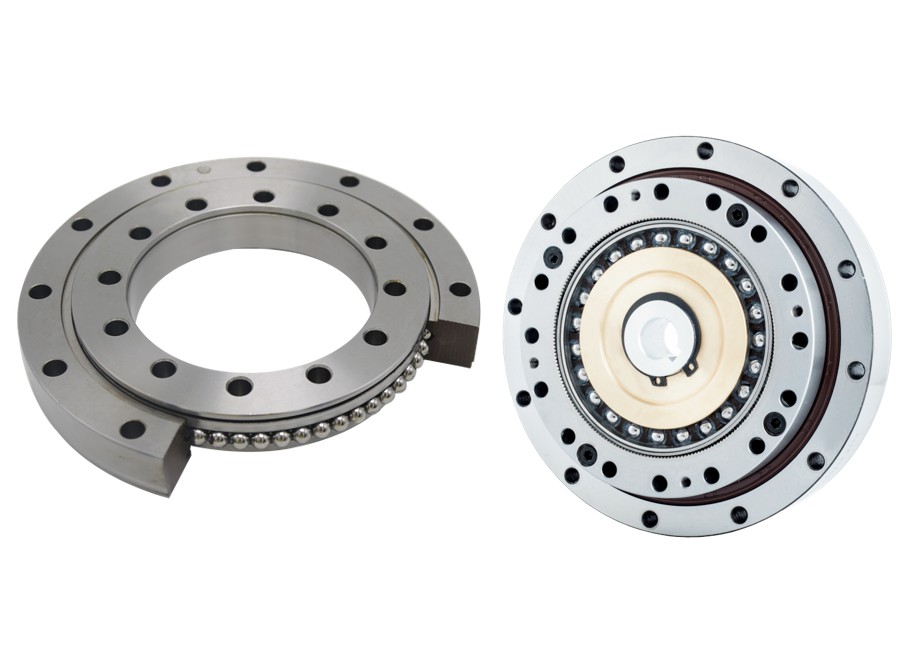

Подшипники являются незаменимыми ключевыми компонентами внутри гармонических редукторов.

Место применения

Внутри гармонического редуктора обычно используется перекрёстный роликовый подшипник или аналогичная конструкция гибкого подшипника.

Функция

Этот подшипник поддерживает и направляет деформацию гибкого зубчатого венца внутри гармонического редуктора, одновременно напрямую передавая вращательное движение. Его характеристики напрямую определяют точность, жёсткость и срок службы редуктора.
