Каковы особенности привода с волновой передачей HONPINE TCHL для применения в интеллектуальной робототехнике?

В эпоху стремительного развития воплощённого интеллекта компания HONPINEувеличила инвестиции в инновации и выпустила новый гармонический приводной актуатор TCHL. В этой статье рассматриваются ключевые эксплуатационные преимущества, благодаря которым гармонический приводной актуатор HONPINE TCHL завоевал доверие производителей роботов.

В каких отраслевых условиях был разработан гармонический приводной актуатор HONPINE TCHL?

В области гуманоидных роботов гармонические шарниры являются критически важными компонентами, чьи характеристики и конструкция напрямую влияют на гибкость робота, грузоподъёмность и экономическую эффективность. По мере того как применение гуманоидных роботов продолжает расширяться от промышленного производства до сферы услуг, рыночный спрос на гармонические шарниры также быстро растёт.

Однако текущий рынок по-прежнему сталкивается со многими вызовами. С одной стороны, традиционные гармонические шарниры имеют сравнительно большой вес, что ограничивает грузоподъёмность и гибкость робота. Эта проблема становится всё более значимой по мере роста важности облегчённой конструкции роботов. С другой стороны, существующие решения по-прежнему имеют явные ограничения по точности управления усилием и положением, удобству монтажа и контролю затрат. В практическом применении пользователи часто сталкиваются с такими проблемами, как недостаточная точность, сложные процессы установки и высокие общие затраты. Эти вызовы не только ограничивают более широкое внедрение гуманоидных роботов в различных отраслях, но и подчёркивают срочный рыночный спрос на более эффективные, гибкие и экономически выгодные решения для гармонических шарниров.

Для решения этих отраслевых задач серия HONPINE TCHL обеспечивает значительное улучшение характеристик и оптимизированные решения, эффективно удовлетворяя сложные требования различных сценариев применения и предлагая новые возможности для гуманоидной робототехники и высококлассного интеллектуального производства.

Какие преимущества помогают гармоническому приводному актуатору HONPINE TCHL завоевать признание производителей роботов?

Обучение с подкреплением для гуманоидных роботов в значительной степени опирается на высокоэффективные возможности сенсорного восприятия суставов. Для достижения эффективного переноса Sim-to-Real суставы должны обеспечивать задержку на уровне миллисекунд, обратную связь по крутящему моменту с высоким отношением сигнал/шум, широкий динамический диапазон и превосходную линейность для поддержки требований к высокочастотному управлению усилием в алгоритмах предиктивного управления моделью и алгоритмах на основе импеданса.

Гармонические шарниры серии HONPINE TCHL используют самостоятельно разработанную интегрированную технологию перекрёстных роликовых подшипников в сочетании с оптимизацией компактной конструкции для достижения экстремально лёгких характеристик. Без увеличения размеров или веса эта конструкция значительно уменьшает как радиальные, так и осевые габариты модуля шарнира. В настоящее время самая маленькая модель, TCHL-11M, весит всего 0.35 kg при пиковом крутящем моменте 25 Nm. Самая крупная модель, TCHL-32H, весит всего 3.3 kg и обеспечивает пиковый крутящий момент 799 Nm. По сравнению с большинством представленных на рынке решений с внешними датчиками усилия эта интегрированная конструкция позволяет избежать таких проблем, как потеря жёсткости и снижение чувствительности.

Применение интегрированной технологии перекрёстных роликовых подшипников не только повышает эффективность передачи и жёсткость конструкции, но и создаёт основу для гибридного замкнутого управления усилием и положением в гармоническом приводном актуаторе серии TCHL. Благодаря встроенной технологии измерения крутящего момента серия TCHL интегрирует высокоточные датчики усилия непосредственно на выходном конце промышленных высокоточных гармонических редукторов, эффективно устраняя проблемы структурной гибкости, связанные с традиционными решениями с внешними датчиками. Это позволяет в реальном времени собирать данные о выходном положении и крутящем моменте, обеспечивая встроенную высокополосную обратную связь по усилию для алгоритмов обучения с подкреплением.

В сочетании с гибридным замкнутым управлением усилием и положением датчики серии TCHL также обеспечивают плавное переключение между режимом положения и режимом крутящего момента, значительно улучшая характеристики динамического отклика в задачах точной сборки и управления усилием.

Многосценарное применение гуманоидных роботов также предъявляет более комплексные технические требования к гармоническим шарнирным модулям. Эти модули должны обеспечивать баланс между облегчённой конструкцией, высокой жёсткостью и высокой удельной мощностью. Кроме того, высокие степени защиты, такие как IP65, виброустойчивость и электромагнитная совместимость, необходимы для адаптации к сложным промышленным и наружным условиям эксплуатации.

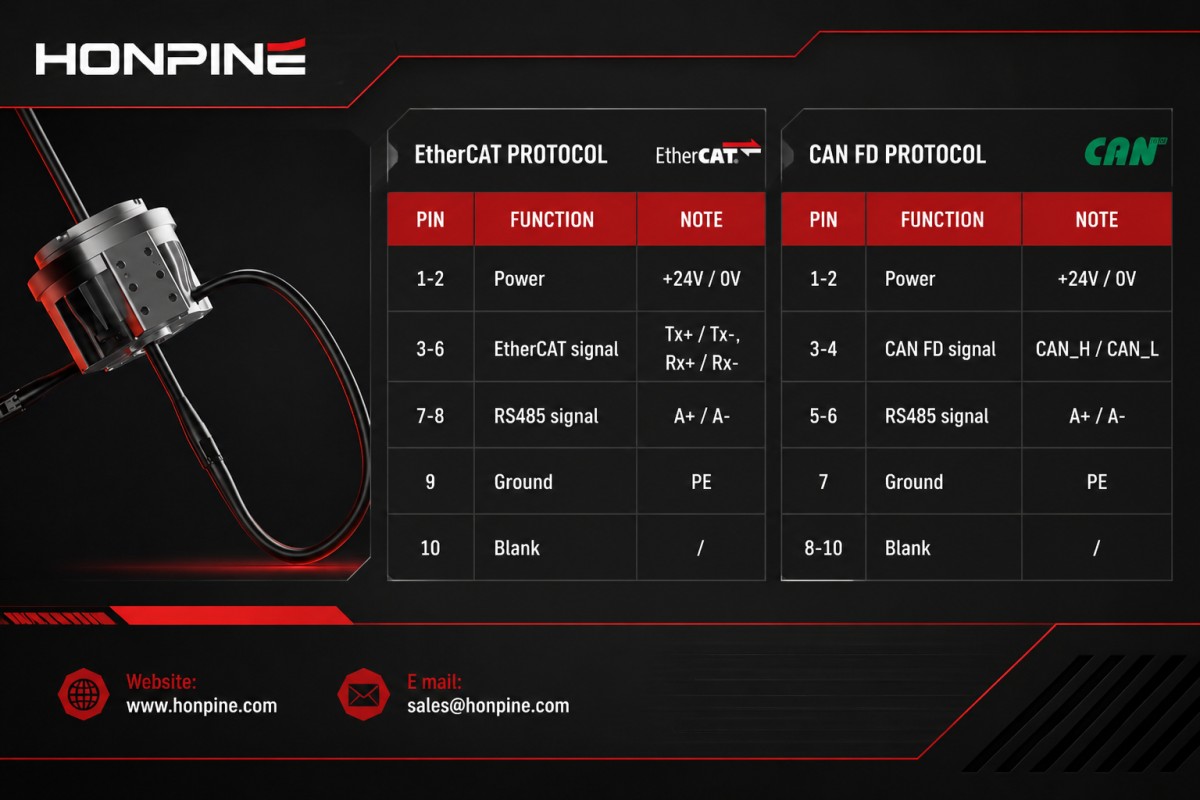

На уровне системной интеграции серия HONPINE TCHL использует интегрированную конструкцию электромеханического интерфейса, объединяя передачу мощности и протоколы связи в реальном времени, такие как EtherCAT и CAN FD, в одном разъёме. Диаметр кабеля 8 mm поддерживает полую проводку, что не только улучшает электромагнитную совместимость всей робототехнической системы, но и удовлетворяет строгим требованиям синхронизации многосуставного координированного управления. Степень защиты IP65 обеспечивает долговременную эксплуатационную стабильность в суровых условиях, таких как пыль и влага.

С точки зрения гибкости установки корпус гармонического шарнира серии TCHL объединяет несколько стандартных механических интерфейсов на шести поверхностях, поддерживая различные способы монтажа, включая двустороннее крепление, прямой нижний монтаж и радиальную боковую установку. Это значительно облегчает общую оптимизацию конструкции робота. Поскольку в конструкции шарнира уже предусмотрены механические интерфейсы, использование переходных фланцев и дополнительных соединителей существенно сокращается.

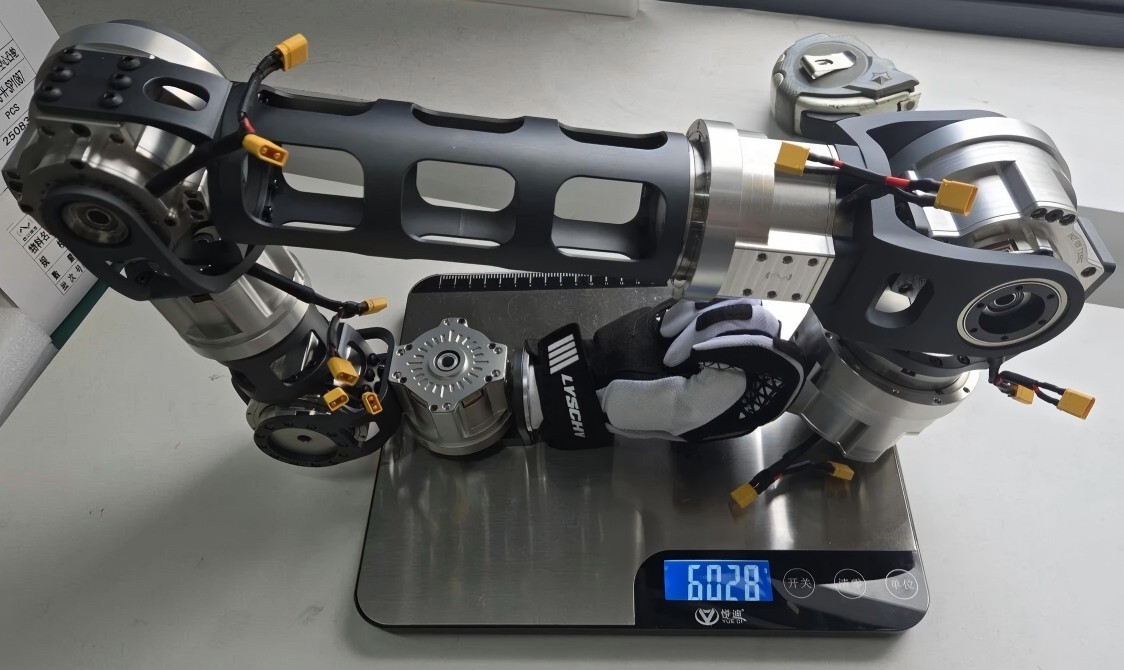

Один роботизированный манипулятор, собранный с использованием гармонических шарниров серии TCHL, весит всего 6 kg, при этом поддерживая эффективную полезную нагрузку 5 kg, достигая впечатляющего соотношения полезной нагрузки к весу 83%.

Чтобы узнать больше о гармонических редукторах HONPINE, планетарных и гармонических шарнирных модулях, свяжитесь с нами для получения дополнительной информации.
