Как повысить КПД Harmonic Drive в системах высокоточного управления движением?

Введение

Технология гармонических приводов широко используется в роботизированных шарнирах, поворотных осях станков с ЧПУ, полупроводниковом оборудовании, медицинских приборах, системах точного позиционирования и промышленной автоматизации, поскольку она сочетает в себе высокое передаточное число, низкий люфт, компактные размеры, высокую плотность крутящего момента и точную передачу движения. Однако при оценке гармонического привода для системы точного перемещения инженеры не должны рассматривать эффективность передачи как отдельный параметр. Фактическая эффективность системы зависит от того, как гармонический привод взаимодействует с двигателем, нагрузкой, передаточным числом, рабочей скоростью, смазкой, тепловыми условиями и профилем движения.

Это различие становится все более важным по мере того, как автоматизированное оборудование переходит к более высоким динамическим характеристикам и более компактным механическим архитектурам. Даже при наличии подходящих характеристик КПД, гармонический привод может демонстрировать низкую общую производительность системы, если двигатель неправильно подобран по размеру, передаточное число не соответствует требуемой выходной скорости или привод работает непрерывно в условиях, приводящих к чрезмерному нагреву. И наоборот, правильно подобранная комбинация гармонического привода и двигателя может обеспечить стабильную передачу крутящего момента, позволяя всей системе перемещения работать в более благоприятном диапазоне КПД.

Поэтому повышение эффективности гармонических колебаний привода не следует рассматривать просто как задачу оптимизации редуктора. Лучше понимать это как системную инженерную задачу, включающую механическую трансмиссию, характеристики двигателя, стратегию управления, терморегулирование и фактический рабочий цикл машины.

Что на самом деле определяет КПД гармонического привода?

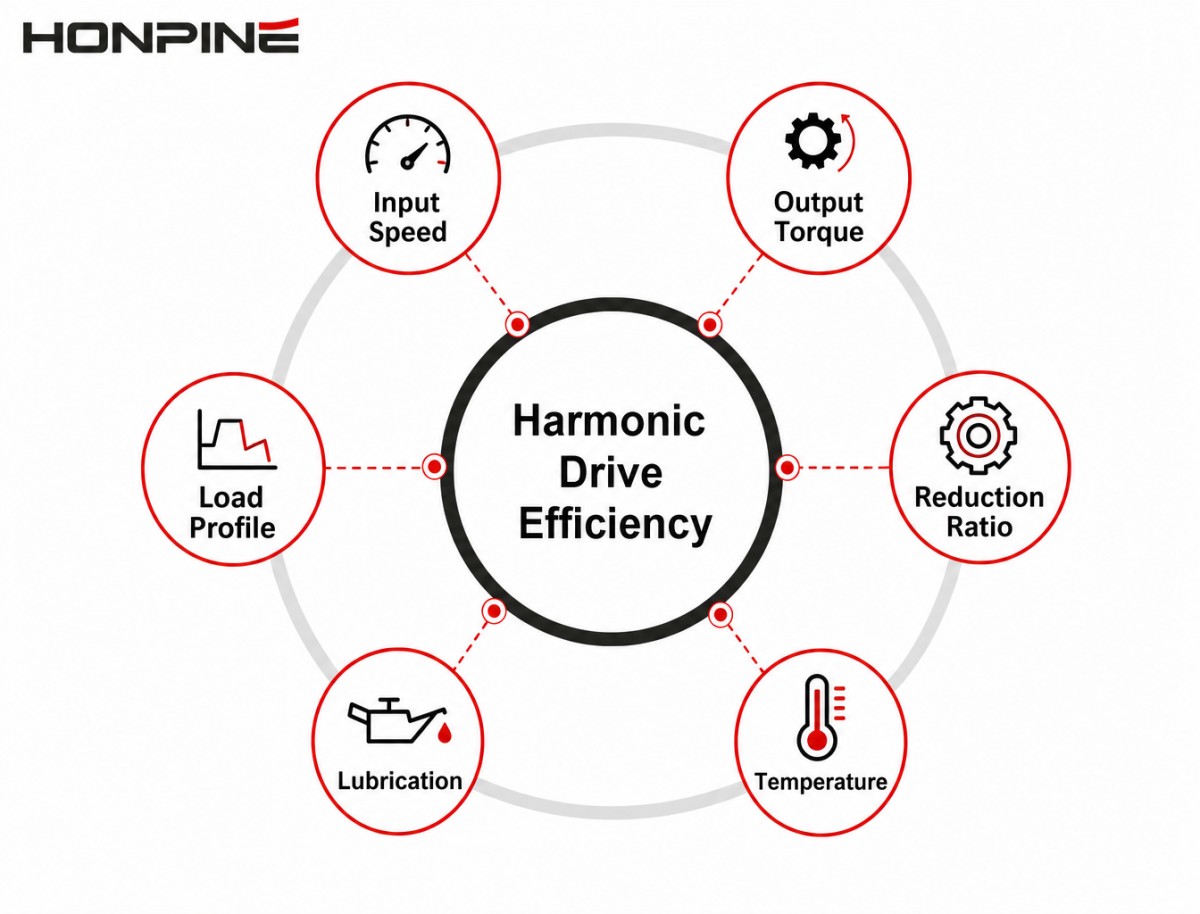

Эффективность гармонического привода зависит от способа передачи механической мощности через трансмиссию. В отличие от простой жесткой зубчатой передачи, гармонический привод основан на контролируемой упругой деформации элементов трансмиссии и непрерывном зацеплении между основными зубчатыми компонентами. Трение, деформация, потери в подшипниках, сопротивление смазки и другие механические воздействия потребляют часть входной энергии до того, как она достигнет выходного сигнала.

Это означает, что эффективность, наблюдаемая в реальных условиях эксплуатации, может меняться в зависимости от условий работы. Скорость вращения на входе, крутящий момент на выходе, передаточное число, температура, состояние смазки и профиль нагрузки — все это влияет на поведение трансмиссии. Поэтому инженерам следует проявлять осторожность при сравнении показателей эффективности гармонических приводов от разных изделий или в разных условиях эксплуатации. Значение, измеренное при одной скорости и нагрузке, не обязательно отражает эффективность, которая будет достигнута в реальном шарнире робота или промышленной машине.

Передаточное число особенно важно, поскольку оно определяет соотношение между скоростью вращения двигателя и выходной скоростью. Высокое передаточное число позволяет относительно небольшому двигателю развивать высокий выходной крутящий момент, что является одной из причин полезности гармонических приводов в роботизированных суставах. Однако выбор чрезмерно высокого передаточного числа может привести к тому, что двигатель будет работать на более высокой входной скорости, чем необходимо, если для приложения требуется относительно высокая выходная скорость. С другой стороны, выбор слишком низкого передаточного числа может потребовать более крупного двигателя для достижения требуемого выходного крутящего момента. Поэтому наиболее подходящим является то передаточное число, которое позволяет двигателю и гармоническому приводу работать в соответствующем диапазоне крутящего момента и скорости, удовлетворяя при этом динамическим требованиям приложения.

Нагрузка и рабочая скорость также должны оцениваться совместно. Гармонический привод, работающий непрерывно на высокой скорости и с высокой нагрузкой, может выделять значительно больше тепла, чем привод, работающий периодически на умеренной скорости. Если результирующая температура становится чрезмерной, это может повлиять на работу смазки, производительность подшипников, температуру двигателя и долговременную надежность. Следовательно, эффективность гармонического привода всегда следует оценивать в реальных условиях эксплуатации машины, а не только на основе номинальных характеристик.

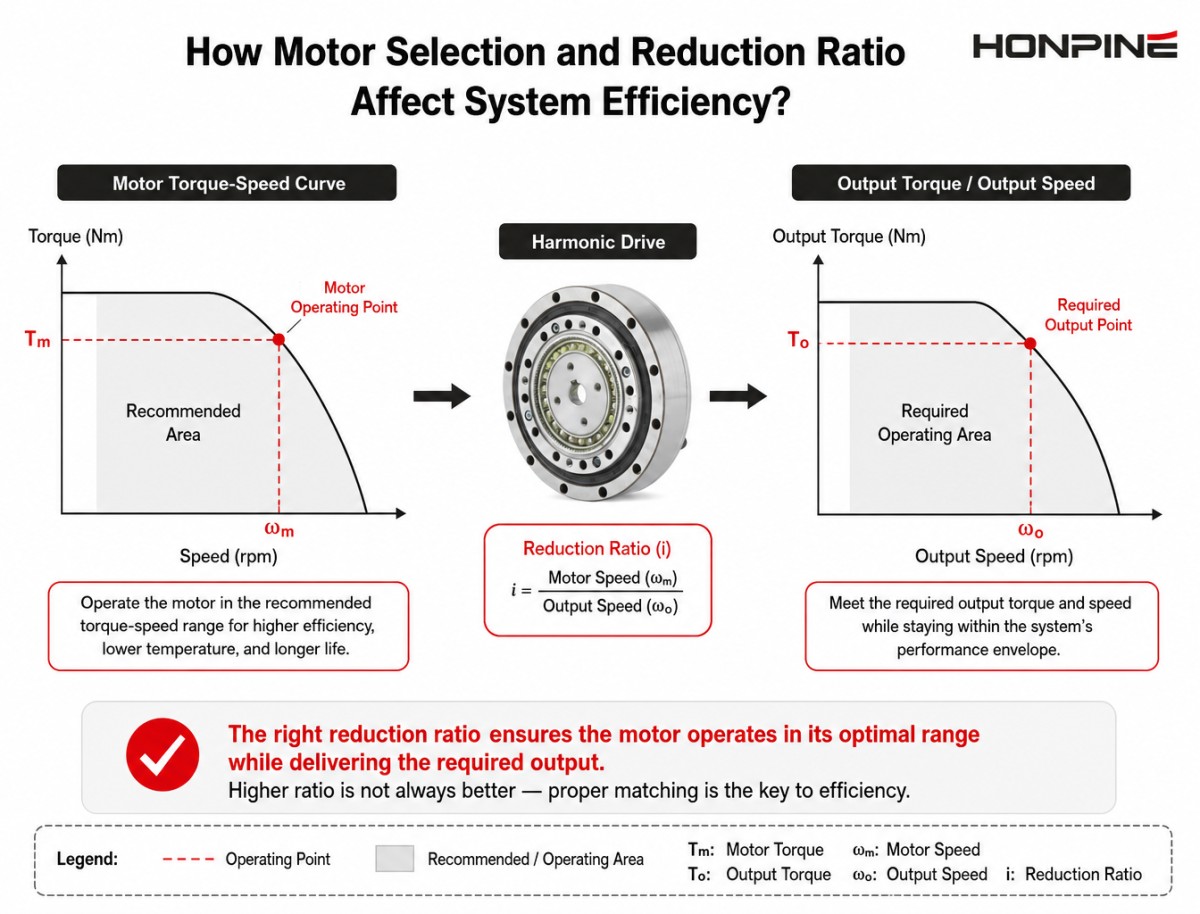

Как выбор двигателя и передаточное число редуктора влияют на эффективность системы?

Одним из важнейших факторов повышения эффективности гармонического привода является соотношение между двигателем и редуктором. Гармонический привод сам по себе не генерирует мощность; он преобразует крутящий момент и скорость, создаваемые двигателем, в требуемое выходное движение. Если двигатель плохо согласован с передаточным отношением редуктора, система может потреблять избыточную энергию, даже если сам гармонический привод работает правильно.

Рассмотрим роботизированный шарнир, требующий высокого крутящего момента, но относительно низкой скорости вращения. Подходящее передаточное число может позволить двигателю работать на более высокой скорости, где он может эффективно создавать необходимый крутящий момент, в то время как гармонический привод преобразует этот входной сигнал в движение с более низкой скоростью и более высоким крутящим моментом. Если передаточное число выбрано без учета характеристик крутящего момента и скорости вращения двигателя, двигатель может большую часть времени работать вблизи менее благоприятной области своей кривой производительности.

Тот же принцип применим к ускорению и замедлению. Тяжелому роботизированному манипулятору или поворотному столу может потребоваться значительно больший крутящий момент во время ускорения, чем во время вращения в установившемся режиме. Если двигатель и гармонический привод выбраны только с учетом непрерывного крутящего момента, привод может перегреться во время многократных циклов ускорения, даже если средняя нагрузка кажется приемлемой.

По этой причине инженерам следует оценивать полную взаимосвязь между крутящим моментом двигателя, скоростью вращения двигателя, передаточным отношением, выходным крутящим моментом, выходной скоростью, инерцией нагрузки, ускорением и рабочим циклом. Такой подход обеспечивает гораздо более реалистичную основу для повышения эффективности системы, чем сравнение только показателей эффективности редуктора.

Почему инерция нагрузки имеет значение при оптимизации эффективности гармонического привода?

Инерция нагрузки — еще один фактор, который может существенно повлиять на фактическое энергопотребление системы точного перемещения.

Для обработки крупной заготовки, поворотного стола, роботизированной руки или позиционирующего приспособления может потребоваться относительно небольшой крутящий момент при вращении с постоянной скоростью, но значительно больший крутящий момент при ускорении или замедлении. Дополнительный крутящий момент, необходимый для изменения вращательного состояния нагрузки, напрямую связан с ее инерцией и требуемым угловым ускорением.

Это особенно актуально для поворотных столов с ЧПУ и шарниров роботов. Тяжелая заготовка может нуждаться во вращении в нескольких угловых положениях во время цикла обработки. Если механизм многократно ускоряется, останавливается и меняет направление вращения, двигатель должен постоянно преодолевать динамическое воздействие инерции нагрузки.

Следовательно, выбор гармонического привода не должен основываться только на максимальной статической нагрузке. Инженеры должны проанализировать полный профиль движения, включая время разгона, время замедления, частоту позиционирования, пиковый крутящий момент, постоянный крутящий момент и коэффициент инерции между двигателем и нагрузкой.

Правильно подобранная система может снизить ненужную нагрузку на двигатель и избежать чрезмерного теплового напряжения. В условиях высокодинамичного движения это может оказать большее влияние на практическую эффективность системы, чем сосредоточение внимания только на показателе КПД редуктора.

Почему управление тепловым режимом имеет решающее значение для эффективности гармонического привода?

Механический КПД и тепловые характеристики тесно взаимосвязаны.

Любая трансмиссия влечёт за собой определённые механические потери, и энергия, связанная с этими потерями, в конечном итоге преобразуется в тепло. В то же время двигатель и электроника привода также выделяют собственное тепло. При непрерывной работе машины эти источники тепла накапливаются и должны передаваться через корпус привода и окружающую конструкцию машины.

Для прецизионных систем перемещения, работающих несколько часов в день, это может быть приемлемо. Однако для промышленного оборудования, работающего непрерывно или в режиме, близком к круглосуточному, управление тепловым режимом становится гораздо важнее.

Чрезмерная температура может влиять на свойства смазки, работу подшипников, температуру обмоток двигателя, стабильность энкодера и долговременную надежность всего исполнительного механизма. Кроме того, изменения температуры могут влиять на механические зазоры и поведение прецизионных компонентов трансмиссии.

Следовательно, повышение эффективности гармонического привода должно также включать оценку всего теплового пути от двигателя и гармонической передачи через корпус привода и в окружающую конструкцию машины.

Эффективная система перемещения — это не просто система с низкими механическими потерями в лабораторных условиях. Она также должна обеспечивать стабильную работу в реальных тепловых условиях непрерывной промышленной эксплуатации.

Почему интегрированные гармонические актуаторы меняют дискуссию об эффективности ?

На данном этапе важно различать КПД гармонического привода и общий КПД исполнительного механизма.

Традиционный роботизированный шарнир может состоять из серводвигателя, редуктора крутильных колебаний, энкодера, муфты, тормоза, привода, корпуса и нескольких электрических и механических интерфейсов. Каждый компонент имеет свои собственные требования к конструкции, и конечная система должна учитывать все эти требования.

Интегрированный гармонический актуатор использует иной подход, объединяя несколько таких компонентов в единый механизм перемещения. В зависимости от архитектуры актуатора, двигатель, гармонический преобразователь, энкодер, тормоз и приводная электроника могут быть интегрированы в компактный корпус.

Цель этой интеграции не в том, чтобы утверждать, что сама гармоническая передача внезапно становится без потерь. Механические потери, присущие гармонической передаче, по-прежнему существуют. Вместо этого преимущество заключается в том, что весь исполнительный механизм может быть спроектирован и согласован как единая система.

Это позволяет уменьшить количество ненужных механических соединений, упростить установку, сократить длину внешней цепи передачи, снизить сложность проводки и подобрать двигатель и гармонический преобразователь в оптимальном сочетании. В робототехнических приложениях уменьшение размеров и веса привода также может снизить инерцию и динамическую нагрузку на робота в целом.

Именно поэтому гармонический привод следует оценивать с более широкой точки зрения, чем просто с точки зрения эффективности передачи крутильных колебаний.

Как интеграция гармонических приводов может повысить эффективность системы на системном уровне?

Интеграция электродвигателя и гармонического привода может влиять на эффективность несколькими способами.

Во-первых, это уменьшает количество внешних механических соединений. Традиционная конструкция может потребовать двигателя, муфты, редуктора, дополнительных компонентов вала и опорных механических конструкций. Каждый дополнительный интерфейс увеличивает сложность сборки и может создавать требования к соосности, трению или механической податливости.

Интегрированный гармонический актуатор может объединить эти функции в единый структурный блок. Это не устраняет всех механических потерь, но может уменьшить количество компонентов, которые необходимо учитывать при оптимизации архитектуры движения.

Во-вторых, интеграция делает подбор двигателя и редуктора более важным и потенциально более эффективным. Вместо того чтобы выбирать двигатель и редуктор по отдельности, исполнительный механизм может быть спроектирован с учетом фактического выходного крутящего момента, скорости, инерции и коэффициента заполнения, необходимых для конкретного применения.

Во-третьих, интеграция энкодера может улучшить архитектуру обратной связи. Для высокоточных приложений управления движением обратная связь со стороны двигателя и со стороны выхода предоставляет различную информацию. Абсолютный энкодер на выходе может измерять фактическое положение выходного сигнала привода, что позволяет системе управления более эффективно компенсировать ошибки движения в рамках всей системы передачи.

Эти преимущества демонстрируют, почему эффективность системы в целом не следует сводить к одному показателю эффективности редуктора. Во многих роботизированных приложениях эффективность всего исполнительного механизма зависит от механической интеграции, условий работы двигателя, характеристик управления, тепловых характеристик и нагрузочных параметров.

Почему вес привода также может влиять на энергопотребление робота?

Взаимосвязь между эффективностью приводов и энергопотреблением роботов становится еще более интересной в случае человекоподобных роботов и других многоосевых роботизированных систем.

Шарнир робота сам по себе является частью подвижного механизма. При уменьшении массы привода роботу может потребоваться меньший крутящий момент для ускорения шарнира и прикрепленных к нему компонентов. Этот эффект может также распространяться на соседние шарниры, поскольку каждый шарнир вносит свой вклад в общую массу и инерцию робота.

Это создает взаимосвязь на системном уровне:

Меньшая масса привода → Меньшая инерция движения → Меньшие требования к динамическому крутящему моменту → Потенциально меньшее энергопотребление

Это не означает, что более лёгкий актуатор автоматически более энергоэффективен. Лёгкий актуатор всё ещё должен обладать достаточным крутящим моментом, жёсткостью, теплоёмкостью и надёжностью для конкретного применения.

Однако при проектировании человекоподобных роботов, коллаборативных роботов и других легких роботизированных платформ масса приводов становится важной частью общего уравнения энергопотребления.

Это одна из причин, почему интегрированные гармонические приводы становятся все более актуальными в проектировании роботизированных суставов. Цель состоит не просто в уменьшении размеров гармонического редуктора. Задача состоит в интеграции всей системы привода сустава при сохранении требуемой плотности крутящего момента, точности позиционирования, жесткости, динамического отклика и тепловых характеристик.

Повышение эффективности гармонических приводов в станках с ЧПУ и прецизионной автоматизации.

К поворотным столам с ЧПУ и прецизионному автоматизированному оборудованию предъявляются несколько иные требования, чем к мобильным роботам.

В системах с ЧПУ вращающаяся нагрузка может быть чрезвычайно большой, и оси необходимо противостоять внешним механическим воздействиям, сохраняя при этом точное угловое позиционирование. В этой ситуации необходимо учитывать эффективность наряду с жесткостью на кручение, точностью позиционирования, повторяемостью, грузоподъемностью и термической стабильностью.

Гармонический привод с высокой эффективностью передачи может оказаться не лучшим решением, если его механические характеристики не соответствуют требуемым условиям обработки.

Тот же принцип применим к полупроводниковому и оптическому оборудованию. Эти системы могут использовать относительно небольшие нагрузки, но требуют чрезвычайно точного углового позиционирования и плавного движения на низких скоростях. Механическое трение, тепловой дрейф, обратная связь энкодера и податливость передачи могут стать более важными факторами, чем просто максимизация энергоэффективности.

Следовательно, правильный подход заключается в определении того, какие параметры производительности наиболее критичны для приложения, а затем в соответствующей оптимизации всей архитектуры управления движением.

Может ли повышение эффективности гармонического привода уменьшить габариты двигателя?

Более высокая эффективность передачи потенциально может снизить потребляемую мощность для достижения определенного выходного состояния, но это не означает автоматически, что можно выбрать двигатель меньшей мощности.

Расчет размеров двигателя по-прежнему зависит от непрерывного крутящего момента, пикового крутящего момента, момента ускорения, максимальной скорости, тепловых пределов, инерции нагрузки и коэффициента заполнения.

Например, для быстрого ускорения шарниру робота может потребоваться высокий пиковый крутящий момент, даже если его средний крутящий момент относительно низок. В этой ситуации двигатель все равно должен обеспечивать требуемую пиковую производительность независимо от номинального КПД редуктора.

Таким образом, правильный подход заключается в том, чтобы рассчитать полный профиль крутящего момента и скорости вращения для данного приложения, а затем определить соответствующую конфигурацию двигателя, передаточного отношения гармонического привода и исполнительного механизма.

Это еще одна причина, по которой интегрированные решения на основе гармонических приводов могут быть полезны. Вместо того чтобы рассматривать двигатель и редуктор как независимые компоненты, привод можно оценивать как единый блок перемещения в соответствии с фактическими требованиями робота или системы автоматизации.

Как выбрать гармонический актуатор для повышения производительности системы?

Выбор гармонического актуатора следует начинать с определения требований к перемещению в конкретном приложении, а не с изучения технических характеристик по каталогу.

Первым важным фактором является требуемый выходной крутящий момент и скорость. Постоянный крутящий момент определяет способность исполнительного механизма работать в нормальных условиях, а пиковый крутящий момент определяет его способность справляться с ускорением, замедлением, переходными нагрузками и внешними возмущениями.

Следующий важный аспект — инерция нагрузки. Нагрузка с высокой инерцией может потребовать значительно большего пикового крутящего момента во время разгона, даже если требуемый постоянный крутящий момент остается относительно умеренным.

Точность и повторяемость позиционирования необходимо учитывать в совокупности с люфтом и жесткостью на кручение. В приложениях, связанных с частыми изменениями направления, характеристики передачи могут оказывать существенное влияние на фактическую точность позиционирования.

Рабочий цикл привода имеет не меньшее значение. Привод, используемый с перерывами в лабораторном механизме, имеет совершенно иные тепловые требования, чем привод, работающий непрерывно на промышленной производственной линии.

Наконец, инженерам следует учитывать механическую интеграцию. Если для применения требуется компактная установка, интегрированная электроника управления, обратная связь от абсолютного энкодера, функции торможения или прокладка кабелей с полым валом, эти требования следует учитывать в процессе выбора исполнительного механизма с самого начала.

Такой подход, основанный на анализе конкретного применения, более надежен, чем выбор исполнительного механизма, исходя только из крутящего момента.

Как компания HONPINE подходит к проектированию гармонических актуаторов?

Для компании HONPINE разработка гармонического актуатора — это не просто объединение двигателя с гармоническим редуктором.

Исполнительный механизм должен функционировать как полноценный блок управления движением. Его двигатель, гармонический преобразователь, конфигурация энкодера, механическая конструкция, электроника управления и интерфейс связи должны работать согласованно в соответствии с реальными требованиями применения.

Для различных областей применения могут потребоваться совершенно разные характеристики приводов. В шарнире человекоподобного робота приоритетными могут быть плотность крутящего момента, малый вес, компактные размеры и динамический отклик. В поворотном механизме станка с ЧПУ большее значение могут иметь жесткость, точность позиционирования, термостойкость и непрерывная работа. В полупроводниковых или медицинских устройствах может потребоваться компактная интеграция, плавное движение, точная обратная связь и контролируемое механическое поведение.

Следовательно, соответствующая конфигурация исполнительного механизма должна определяться соотношением крутящего момента, скорости, инерции нагрузки, передаточного отношения, коэффициента заполнения, точности позиционирования, монтажного пространства и требований к управлению.

Именно поэтому гармонический привод не следует оценивать только по одному параметру, такому как КПД гармонического привода. Более важный вопрос заключается в том, оптимизирована ли вся архитектура привода для конкретной машины.

От повышения эффективности гармонических колебаний привода до полной оптимизации системы движения

Наиболее эффективный способ повышения эффективности системы привода — перестать рассматривать редуктор как изолированный компонент.

Регулировочный привод является частью более крупной системы, включающей двигатель, энкодер, привод, подшипники, нагрузку, механическую конструкцию и стратегию управления. Улучшение одного компонента при игнорировании других может дать ограниченные результаты.

Для некоторых применений наиболее подходящей архитектурой может оставаться традиционный двигатель в сочетании с редуктором крутильных колебаний. Для других же интегрированный привод с редуктором крутильных колебаний может упростить механическую конструкцию и обеспечить лучший баланс между плотностью крутящего момента, весом, точностью позиционирования, интеграцией системы управления и эффективностью монтажа.

Правильное решение зависит от конкретного оборудования.

Поэтому для инженеров, разрабатывающих роботизированные шарниры, поворотные оси для станков с ЧПУ, полупроводниковое оборудование, медицинское оборудование и системы точной автоматизации, целью должна быть оптимизация всей архитектуры движения, а не погоня за наивысшим показателем эффективности отдельных элементов.

Заключение

Для повышения эффективности гармонического привода недостаточно просто выбрать редуктор с более высокими КПД. Фактическая производительность системы зависит от соотношения между передаточным отношением, рабочей точкой двигателя, выходным крутящим моментом, скоростью, инерцией нагрузки, смазкой, тепловыми условиями и коэффициентом заполнения.

Правильный подбор двигателя и гармонического привода является одним из важнейших факторов. Правильно подобранное передаточное число позволяет двигателю работать в более подходящем диапазоне крутящего момента и скорости, а корректный учет инерции нагрузки и рабочих циклов предотвращает ненужные пиковые нагрузки и тепловые напряжения.

В то же время разработка интегрированных гармонических актуаторов предоставляет еще один способ оптимизации систем движения. Интеграция гармонической передачи с двигателем, энкодером, приводной электроникой и другими компонентами позволяет снизить механическую сложность актуатора и обеспечить более скоординированное решение для компактных роботизированных и автоматизированных систем.

Ключевое различие заключается в том, что КПД гармонического привода описывает эффективность трансмиссии, в то время как эффективность привода или системы описывает, насколько эффективно вся архитектура движения преобразует электрический входной сигнал в полезное механическое движение.

Для производителей оборудования такой более широкий подход позволяет выбирать решение для перемещения, основываясь не только на эффективности редуктора, но и на плотности крутящего момента, точности позиционирования, жесткости, динамическом отклике, тепловых характеристиках, весе, требованиях к интеграции и долгосрочной надежности.

Именно здесь на помощь приходит разработка гармонических актуаторов с учетом специфики конкретного применения: цель состоит не просто в достижении высокого показателя эффективности, а в создании системы перемещения, которая эффективно и надежно работает в реальных условиях эксплуатации машины.
