Подробный анализ ключевых технологий RV-редуктора: модификация циклоидального профиля, прецизионное производство и длительное сохранение точности

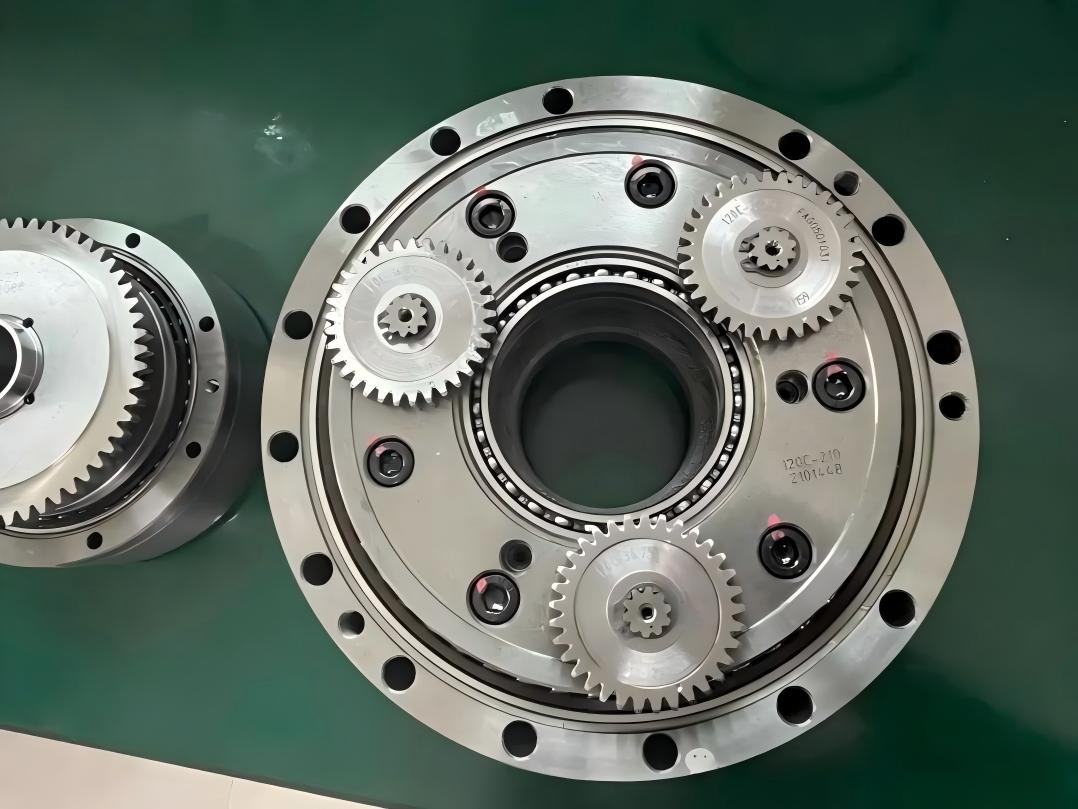

作为工业机器人、人形机器人和高端自动化设备中的核心传动部件之一，RV减速器在运动精度、承载能力和使用寿命方面起着决定性作用。作为一家专注于精密谐波减速器、机器人关节执行器、行星齿轮箱和RV减速器的专业制造商，HONPINE（苏州宏品精密工业有限公司）持续关注精密传动技术的发展，致力于为全球自动化行业提供可靠、高性能的运动解决方案。

本文从摆线轮齿形修形、精密制造工艺以及长期精度保持这三个关键维度，探讨RV减速器技术，为工程师、OEM厂商和自动化专业人士提供有关这一行业最具挑战性工程问题的宝贵技术见解。

1. 摆线轮齿形修形：RV减速器技术的核心

RV减速器的传动原理基于摆线轮与针齿轮之间的啮合。虽然标准摆线齿形在理论上可实现共轭啮合，但实际运行需要经过精心设计的齿形修形。

如果没有进行齿形修形，可能会发生齿间干涉和咬死。合理的修形可形成必要的侧隙，以适应运行过程中的润滑油膜形成、热膨胀和弹性变形。

齿形修形策略会直接影响以下五项关键性能指标：

• 侧隙

• 传动精度

• 承载能力

• 噪声水平

• 使用寿命

三种基本的齿形修形策略

负等距 + 负移位

• 侧隙分布均匀

• 润滑条件优良

• 适用于高速、轻载工况

负等距 + 正移位

• 载荷分布更均匀

• 更适合重载工况

正等距 + 负移位

• 侧隙控制更优

• 适用于高精度定位场景

尽管许多制造商了解这三种方法，但真正的挑战在于为不同工况选择最优的组合和参数集。这需要大量的实验数据库、长期积累的工程经验以及持续优化——这也是行业最重要的技术壁垒之一。

学术研究还表明，等距和移位修形本质上会引入齿廓凸度。在优化范围内进行适当的齿廓鼓形修整，可显著提升啮合性能和耐久性。

近期多目标优化研究进一步表明，面向工业机器人设计的RV减速器必须同时满足多项目标，包括高传动精度、高扭矩密度以及优异的承载能力。

变载荷下的动态补偿

现代工业机器人和人形机器人在高度动态的工况下运行，因此仅靠静态齿形修形是不够的。

典型的动态挑战包括：

• 启动扭矩峰值可达到额定扭矩的3–5倍

• 冲击载荷下快速弹性变形

• 制动和反向运动时的突然接触转换

• 频繁加减速导致磨损加剧

如果没有动态补偿，传动精度会迅速下降。

目前，许多国内RV减速器开发仍然严重依赖逆向工程和反复试错优化。

真正的正向设计方法需要一个集成的工程工具链，将以下内容结合起来：

• 多体动力学（MBD）

• 有限元分析（FEA）

• 热-机械耦合仿真

• 接触力学分析

2. 摆线轮的精密制造：微米级决定成败

成形磨削与展成磨削

摆线轮磨削主要采用两种方法：

• 成形磨削

• 展成磨削

高精度RV制造的一大主要限制因素是机床能力。

五轴CNC摆线轮磨削机床仍是一个重要的设备瓶颈，许多高端系统仍依赖进口技术。这些机床需要大量投资，采购周期也较长。

领先制造商通过国家科研项目和智能制造计划解决了这些挑战，推动了适用于3 kg至1,000 kg以上负载范围的RV减速器精密磨削技术的发展。

控制热处理变形

摆线轮的制造流程通常包括：

• 渗碳

• 淬火

• 回火

• 精密磨削

在淬火过程中，马氏体转变会导致显著的体积膨胀。

冷却不均可能造成10–20 μm的端面变形，从而形成严峻的制造难题。

为消除变形而过度磨削，可能会降低有效渗碳层深度，从而对疲劳强度和使用寿命产生不利影响。

因此，在尺寸精度与硬化层完整性之间实现最佳平衡至关重要。

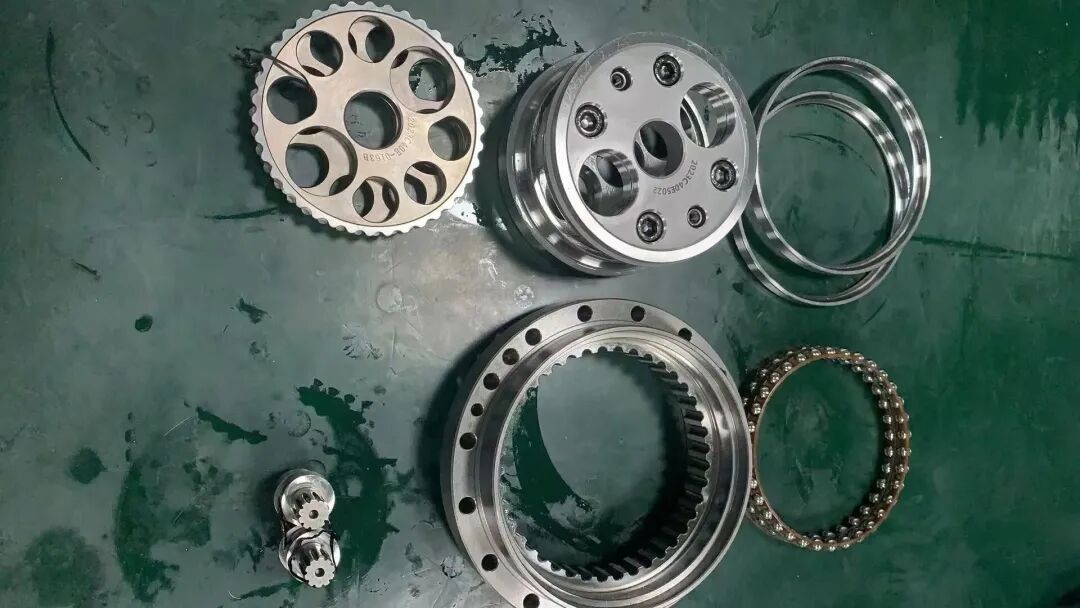

摆线轮副的微米级匹配

RV减速器通常采用两个相隔180°布置的摆线盘（A盘和B盘）。

这对配对组件之间的匹配精度直接决定：

• 侧隙

• 扭矩波动

• 运动平稳性

• 传动精度

典型的匹配要求包括：

• 径向尺寸差低于1 μm

• 角度偏差约为5角秒

对于紧凑型RV减速器而言，全自动A/B盘匹配仍是行业难题，因为现有自动化系统难以同时实现微米级测量精度和超高精度调整。

这一瓶颈也限制了大规模生产效率。

3. 使用寿命与长期精度保持：真正的竞争挑战

初始精度与长期精度

许多国内RV减速器出厂时可实现约1角分的侧隙。

然而，在多年持续运行中保持这一精度则要困难得多。

工业机器人制造商如今评价减速器，不仅看初始精度，也看其在整个产品生命周期内保持该精度的能力。

差距不只是机械设计问题，更在于一个完整的工程体系，其中包括：

• 材料抗疲劳性能

• 热处理一致性

• 表面工程

• 润滑技术

接触疲劳强度

摆线轮齿的接触疲劳强度在很大程度上决定了减速器的寿命。

许多国内产品采用20CrNiMoA渗碳合金钢，其接触疲劳强度约达到国际领先产品的80%。

行业领先制造商通常采用：

• 专有渗碳钢材

• 真空高压气体淬火

• 先进的表面强化技术

在相同载荷条件下，较低的抗疲劳性能会导致裂纹更早萌生，使用寿命更短。

新兴表面工程技术

一些先进技术在未来RV减速器发展中已显示出良好前景。

纳米复合涂层

如TiAlN/AlCrN等多层涂层可提供：

• 更高硬度

• 更好的耐磨性

• 更佳的热稳定性

• 更低的摩擦系数

• 更低的工作温度

激光表面织构

在齿轮表面利用激光形成微凹坑阵列，可作为润滑剂储存区，有助于保持油膜稳定并减少润滑失效。

尽管这些技术在实验室环境和试生产中已显示出显著优势，但尚未在大规模量产的国内RV减速器中得到广泛应用。

不过，它们代表了提升耐久性和长期精度的重要未来方向。

4. 尚存的技术挑战与正向工程能力

目前国内RV减速器研究主要集中在六个主要技术领域。

然而，行业内最大的研究空白之一在于以下多物理场耦合：

• 实际针齿运动学

• 闪温

• 弹流润滑（EHL）

在实际应用中，针齿并非理想的纯滚动，而是经历以下复杂组合：

• 滑动运动

• 自转

• 行星运动

在啮合过程中，局部闪温可能达到100–200°C，直接影响润滑油膜厚度和摩擦行为。

为了准确预测性能，未来的设计方法必须同时对以下因素进行建模：

• 润滑油膜厚度

• 表面粗糙度

• 齿形修形

• 接触压力

• 热效应

正向设计：下一步竞争优势

领先的RV减速器制造商正在逐步从逆向工程转向全面的正向设计。

系统化开发框架整合了：

• 基础机理研究

• 数字化设计

• 精密制造

• 性能验证

制造商、大学和研究机构之间的合作，对于推动RV技术发展、建立技术标准和加速创新，变得日益重要。

长期竞争力最终取决于在研发、制造能力和工程专业知识方面的持续投入，而非单一技术突破。

结论：从功能性产品迈向世界级精密传动系统

RV减速器的竞争优势建立在四大相互关联的技术支柱之上：

• 完整的齿形修形数据库

• 超精密制造设备

• 材料、热处理与润滑技术的一体化

• 正向工程与仿真能力

尽管国内RV减速器在市场应用方面已取得显著进展，但要实现世界级性能，仍需要在整个工程生态系统层面进行系统性提升，而不仅仅是单项技术的渐进改进。

在HONPINE（苏州宏品精密工业有限公司），我们持续关注RV减速器、谐波减速器、行星齿轮箱和机器人关节执行器的最新发展。通过在精密传动技术上的持续创新，我们致力于为工业机器人、人形机器人、自动化系统和智能制造领域的全球客户提供高可靠性、高性能的运动解决方案。

随着正向工程方法日趋成熟、精密制造设备日益国产化以及材料技术持续演进，下一代RV减速器将不再只是“能用”，而是能够稳定提供卓越的精度、耐久性和长期可靠性。
