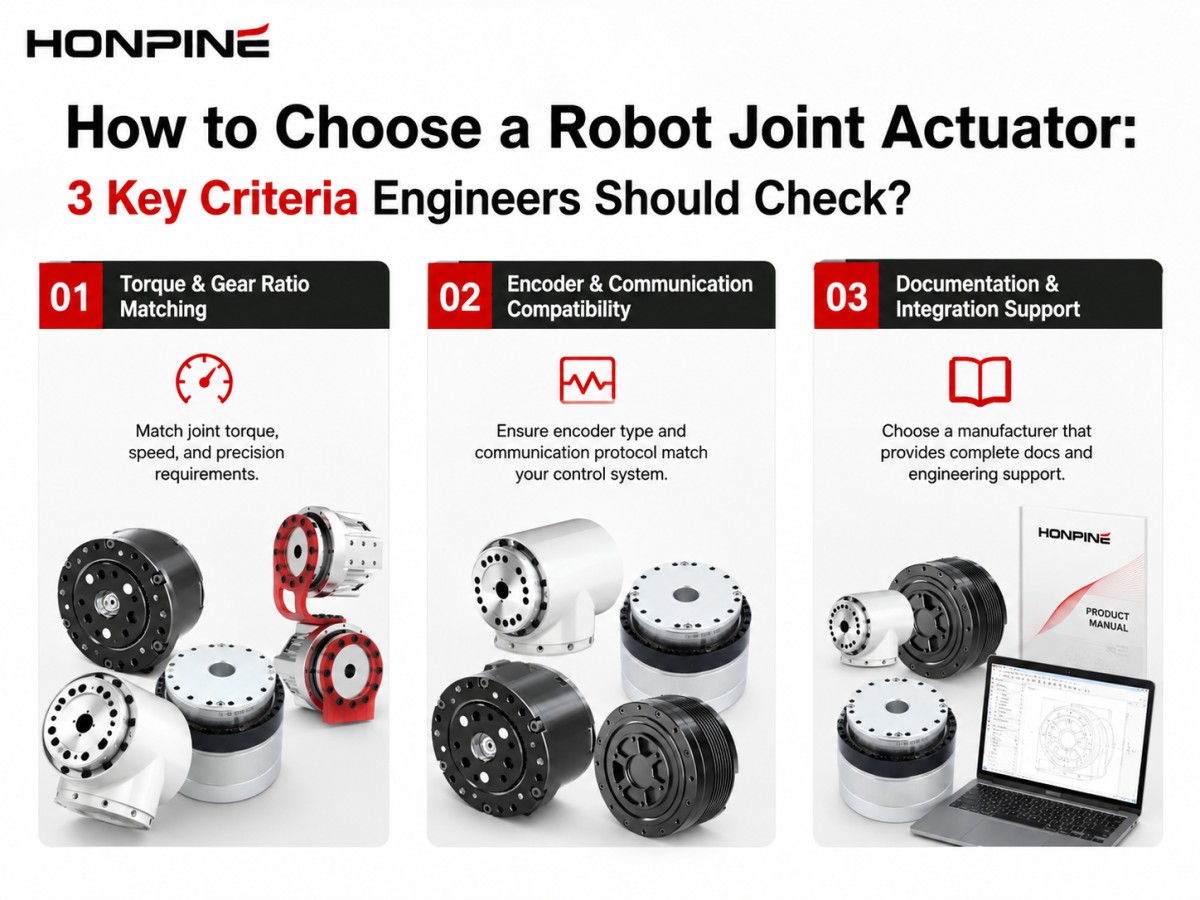

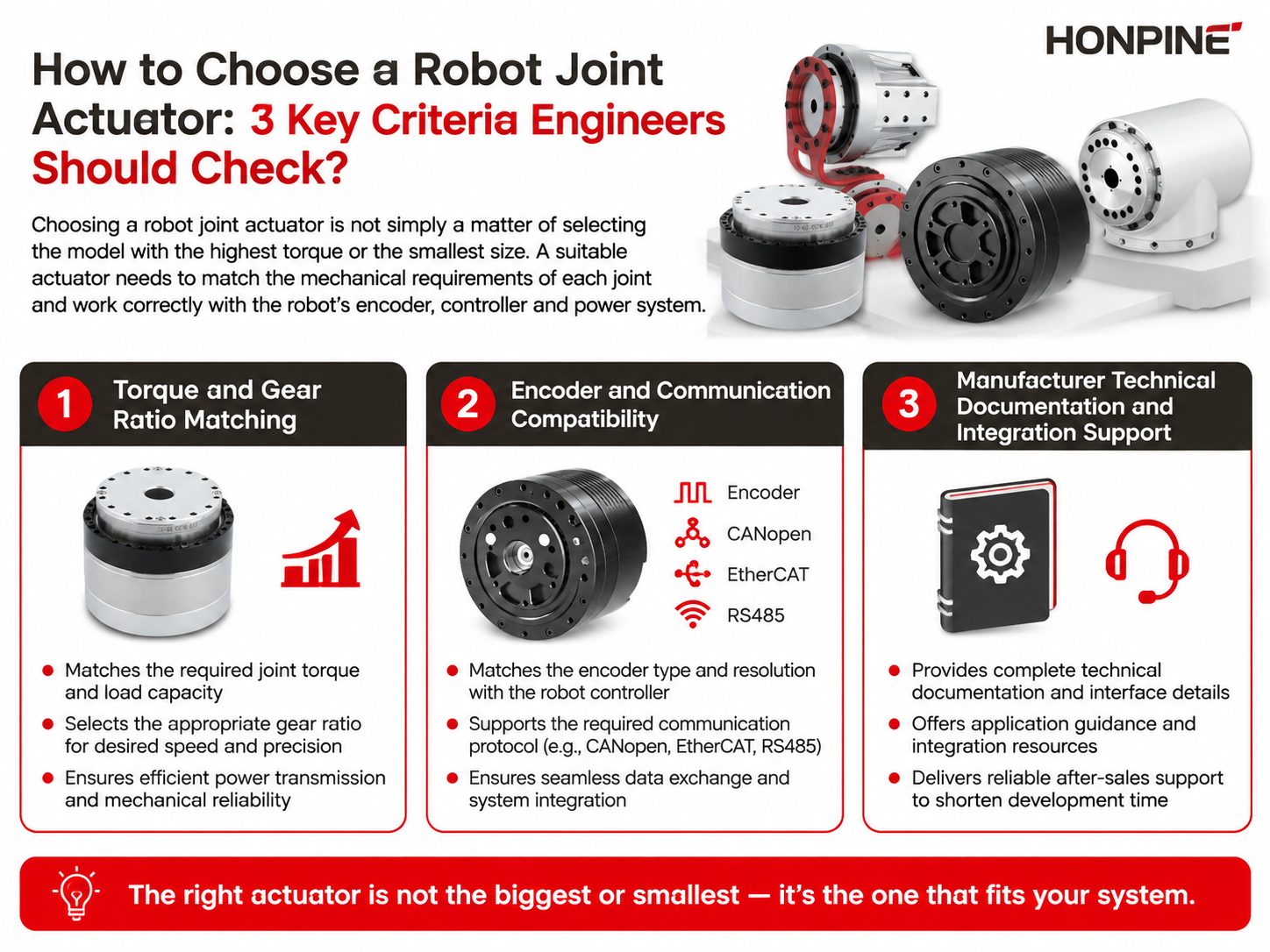

Как выбрать привод сустава робота: 3 ключевых критерия, которые следует проверить инженерам?

Выбор привода роботизированного сустава — это не просто выбор модели с наибольшим крутящим моментом или наименьшими габаритами. Для промышленных роботов, коллаборативных роботов, гуманоидных роботов и других роботизированных систем выбор привода напрямую влияет на характеристики сустава, стабильность управления, механическую интеграцию и сроки разработки.

Подходящий привод роботизированного сустава должен соответствовать механическим требованиям каждого сустава и одновременно корректно работать с энкодером, контроллером, коммуникационной сетью и архитектурой электропитания робота.

Инженерам, разрабатывающим роботизированную руку или гуманоидного робота, перед сравнением характеристик приводов следует уделить особое внимание трём критериям: соответствию крутящего момента и передаточного отношения, совместимости энкодера и коммуникаций, а также технической документации и поддержке интеграции со стороны производителя.

1. Рассчитайте крутящий момент и передаточное отношение перед сравнением приводов роботизированных суставов

Первым шагом при выборе привода роботизированного сустава является расчёт фактических требований к нагрузке для каждого сустава.

Роботу не требуется одинаковый привод для каждого сустава. Плечевые, локтевые, тазобедренные, коленные, лучезапястные и другие суставы могут иметь существенно разные требования к крутящему моменту, поскольку различаются их нагрузки, плечи рычагов, профили движения и требуемое ускорение.

Вместо того чтобы начинать с каталога продукции, инженерам следует сначала определить требуемые непрерывный крутящий момент, пиковый крутящий момент, скорость, передаточное отношение, а также рабочий цикл для каждого сустава.

Непрерывный и пиковый крутящий момент необходимо рассматривать отдельно

Непрерывный крутящий момент представляет собой момент, который привод может обеспечивать при нормальной работе, тогда как пиковый крутящий момент связан с кратковременными ускорениями, замедлениями, внешними нагрузками или динамическими движениями.

Использование только пикового крутящего момента в качестве критерия выбора может привести к выбору привода, который на бумаге кажется достаточно мощным, но не подходит для непрерывной работы.

Поэтому при выборе приводов роботизированных суставов следует учитывать:

• Непрерывный или номинальный крутящий момент

• Пиковый крутящий момент

• Скорость сустава

• Требуемое ускорение

• Передаточное отношение

• Рабочий цикл

• Внешние радиальные и осевые нагрузки

• Рабочая температура

• Доступное монтажное пространство

Фактическую потребность в крутящем моменте следует рассчитывать на основании механической конструкции и профиля движения робота, а не оценивать по максимальным характеристикам привода.

Передаточное отношение напрямую влияет на характеристики роботизированного сустава

Передаточное отношение является ещё одним важным параметром при выборе привода роботизированного сустава.

Более высокое передаточное отношение может увеличить выходной крутящий момент и улучшить разрешение позиционирования, но также может влиять на выходную скорость, приведённый момент инерции, КПД и обратную приводимость.

По этой причине передаточное отношение следует выбирать вместе с учётом характеристик двигателя и требований к суставу.

Например, для нагруженного плечевого или тазобедренного сустава приоритетом могут быть высокий выходной крутящий момент и плотность крутящего момента, тогда как для лучезапястного сустава более важными могут быть компактные размеры, низкая инерция и динамический отклик.

Это одна из причин, по которой в разных суставах робот может использовать приводы разных размеров и с разными передаточными отношениями, а не одну модель привода для всего робота.

Согласуйте архитектуру привода с суставом

Различные технологии передачи также могут влиять на окончательную конструкцию сустава.

Гармонический привод может быть привлекательным решением для роботизированных суставов, которым требуются высокие передаточные отношения, компактные размеры, малый люфт и высокая точность позиционирования. Приводы на основе планетарных передач могут быть другим вариантом в случаях, когда приоритетными являются плотность крутящего момента, КПД, скорость или механическая архитектура.

Важный момент заключается в том, что тип передачи следует выбирать в соответствии с фактическими механическими требованиями сустава, а не просто выбирать технологию с самым высоким заявленным крутящим моментом.

Для производителя роботов полезным подходом является создание таблицы требований по каждому суставу до обращения к поставщикам. Это позволяет оценивать размер привода, передаточное отношение, номинальные характеристики двигателя и конфигурацию энкодера по единым инженерным критериям.

2. Конфигурация энкодера и коммуникации может определять время интеграции

Крутящий момент и механические размеры определяют, способен ли привод физически приводить в движение сустав. Однако конфигурация энкодера и коммуникации определяет, насколько легко привод может быть интегрирован в систему управления роботом.

На ранних этапах разработки роботов этот фактор часто недооценивается.

Привод роботизированного сустава может иметь отличные механические характеристики, но всё же требовать значительных работ по интеграции, если его интерфейс энкодера, коммуникационный протокол, проводка или архитектура управления не соответствуют существующей системе робота.

Один энкодер или два энкодера?

Конфигурацию энкодера следует оценивать в соответствии с архитектурой управления робота.

Один энкодер может обеспечивать достаточную обратную связь для некоторых систем управления суставами. Для более требовательных роботизированных суставов могут быть полезны двухэнкодерные архитектуры, в которых обратная связь со стороны двигателя и выходной стороны используется для более продвинутого управления движением.

Два положения обратной связи могут предоставлять различную информацию о передаче и движении сустава.

Например, обратная связь со стороны двигателя может быть важна для коммутации двигателя и высокоскоростного управления, тогда как обратная связь с выходной стороны может предоставлять более непосредственную информацию о фактическом положении сустава.

Для применений, требующих высокой точности позиционирования, управления податливостью, управления усилием или усовершенствованной компенсации передачи, инженерам следует оценить, достаточна ли архитектура с одним энкодером.

Следует также учитывать разрешение энкодера. Более высокое разрешение энкодера может обеспечивать более точную обратную связь по положению, однако практическое улучшение зависит от всей системы управления, механической жёсткости, характеристик передачи и настройки сервопривода.

CAN, CANopen, EtherCAT или другие интерфейсы?

Коммуникационный протокол является ещё одним важным фактором при выборе привода роботизированного сустава.

CAN и CANopen широко применяются в распределённых системах управления движением благодаря относительно простой архитектуре и пригодности для многоосевой связи.

EtherCAT может быть предпочтительным, когда роботу требуется высокоскоростная синхронизированная связь между несколькими суставами и центральным контроллером.

Правильный выбор зависит от общей архитектуры управления робота.

Перед покупкой приводов инженерам следует подтвердить:

• Поддерживаемые коммуникационные протоколы

• Требования к циклу связи

• Конфигурацию узлов или осей

• Определения проводки и разъёмов

• Словарь объектов CANopen или эквивалентную коммуникационную документацию

• Файлы конфигурации EtherCAT, если применимо

• Коды ошибок и диагностическую информацию

• Методы настройки параметров

• Совместимость прошивки и программного обеспечения

Привод не следует оценивать как изолированный двигатель. Его следует оценивать как часть полной системы управления роботом.

Документация может сэкономить больше времени, чем привод с более высокими номинальными характеристиками

Одна из наиболее распространённых проблем интеграции не обязательно является аппаратной неисправностью. Это просто недостаток технической информации.

Если производитель предоставляет только базовую таблицу характеристик, инженерам всё равно может потребоваться самостоятельно определить распиновку разъёмов, параметры связи, настройки энкодера, команды управления, коды неисправностей и процедуры ввода в эксплуатацию.

Поставщик, предоставляющий полную техническую документацию, может существенно уменьшить эту неопределённость.

Для привода роботизированного сустава полезная документация должна включать паспорт изделия, схему подключения, коммуникационный протокол, список параметров, инструкции по управлению, механический чертёж и информацию по устранению неисправностей.

В идеале эти документы должны быть доступны до принятия решения о покупке, а не после прибытия приводов.

3. Оцените техническую документацию производителя и инженерную поддержку

Третий критерий часто упускается из виду, поскольку он не отображается в обычной таблице характеристик привода.

Однако для производителей роботов и системных интеграторов инженерная поддержка поставщика может напрямую влиять на сроки разработки.

Привод является лишь одним компонентом роботизированного сустава. Инженерам всё равно необходимо интегрировать его в механическую конструкцию, электрическую систему, коммуникационную сеть и программное обеспечение управления движением.

Поэтому технически компетентный поставщик приводов должен предоставлять не только каталог продукции.

Проверьте техническую документацию перед размещением заказа

Перед выбором привода роботизированного сустава запросите у поставщика полный пакет технической документации.

Как минимум инженерам следует проверить, может ли производитель предоставить:

Механическую документацию: 3D-модели, габаритные чертежи, информацию по монтажу, характеристики вала, допустимые нагрузки и требования к установке.

Электрическую документацию: определения разъёмов, схемы подключения, требования к напряжению, номинальные токи, подключение тормоза и интерфейсы энкодера.

Документацию по управлению: коммуникационный протокол, параметры управления, режимы работы, коды ошибок и инструкции по вводу в эксплуатацию.

Документацию по характеристикам: номинальный крутящий момент, пиковый крутящий момент, скорость, передаточное отношение, КПД, люфт, повторяемость, разрешение энкодера и условия эксплуатации.

Документацию по устранению неисправностей: защиту от перегрева, поведение при перегрузке, работу тормоза, сбои связи, ошибки энкодера и другие распространённые проблемы.

Качество этих документов является практическим способом оценить, имеет ли поставщик реальный инженерный опыт работы с роботизированными применениями.

Механическая интеграция так же важна, как номинальный крутящий момент

Привод роботизированного сустава может удовлетворять требованиям к крутящему моменту, но всё же быть непригодным из-за своих габаритных ограничений.

Поэтому инженерам следует оценивать полный комплект привода, включая:

• Общий диаметр

• Осевую длину

• Массу

• Монтажный интерфейс

• Выходной вал или фланец

• Прокладку кабелей

• Требования к полому валу

• Конфигурацию тормоза

• Расположение энкодера

• Требования к охлаждению

Это особенно важно для гуманоидных роботов и компактных роботизированных рук, где каждый грамм и миллиметр может влиять на общую механическую конструкцию.

Компактный привод с высокой плотностью крутящего момента может помочь уменьшить размер сустава и массу робота, но только если архитектура монтажа и кабелей привода совместима с роботом.

Условия окружающей среды следует подтверждать на раннем этапе

Номинальный крутящий момент и скорость привода обычно указываются для определённых условий эксплуатации.

Температура, влажность, вибрация, ориентация при установке, рабочий цикл и условия охлаждения могут влиять на фактические характеристики.

Например, работа при повышенных температурах может привести к срабатыванию тепловой защиты или потребовать снижения крутящего момента. Работа при низкой температуре также может изменить характеристики смазки и трения.

Поэтому, если роботизированная система будет работать близко к предельным условиям окружающей среды для привода, инженерам следует запросить рекомендуемые производителем условия снижения характеристик до окончательного выбора модели привода.

Гармонический привод и другие архитектуры приводов роботизированных суставов

Для прецизионных роботизированных суставов одним из ключевых решений является использование гармонического привода, планетарного привода или другой интегрированной архитектуры передачи.

Гармонический привод объединяет двигатель с гармоническим редукционным механизмом и может обеспечивать высокое передаточное отношение в относительно компактном корпусе. Это делает такую архитектуру особенно актуальной для роботизированных суставов, где важны пространство, масса, точность позиционирования и люфт.

Однако гармоническая передача не является автоматически лучшим выбором для каждого сустава.

При выборе следует учитывать полный набор требований, включая крутящий момент, скорость, КПД, люфт, жёсткость, обратную приводимость, массу, размеры, рабочий цикл и требования к управлению.

Например, для высокоточного запястья робота более важными могут быть компактность и характеристики позиционирования, тогда как для тяжело нагруженного сустава приоритетом могут быть плотность крутящего момента и тепловая производительность.

Поэтому правильный вопрос заключается не в том, «Какой привод имеет наибольший крутящий момент?», а в том, «Какая архитектура привода обеспечивает требуемые характеристики сустава в рамках доступных механических и электрических ограничений?»

Практический процесс выбора привода роботизированного сустава

Практический процесс выбора можно разделить на три этапа.

Во-первых, рассчитайте механические требования каждого сустава. Определите непрерывный крутящий момент, пиковый крутящий момент, скорость, ускорение, передаточное отношение, рабочий цикл, допустимый размер сустава и максимальную массу.

Во-вторых, определите электрическую архитектуру и архитектуру управления. Подтвердите напряжение двигателя, конфигурацию энкодера, коммуникационный протокол, совместимость с контроллером, требования к тормозу, проводку и архитектуру обратной связи.

В-третьих, оцените техническую поддержку поставщика. Запросите механические чертежи, 3D-модели, схемы подключения, коммуникационную документацию, определения параметров, информацию по устранению неисправностей и примеры процедур ввода в эксплуатацию.

Этот процесс помогает предотвратить распространённую ошибку при разработке робототехники: выбор привода по нескольким основным характеристикам и обнаружение проблем интеграции только после сборки прототипа.

Почему плотность крутящего момента важна при выборе привода роботизированного сустава？

Для современных роботизированных систем плотность крутящего момента заслуживает особого внимания.

Роботизированный сустав должен создавать достаточный крутящий момент, добавляя при этом как можно меньше массы и объёма. Это особенно важно для гуманоидных роботов и лёгких роботизированных рук.

Более тяжёлый привод, установленный в дистальном суставе, также может увеличить нагрузку, которую должны нести расположенные выше суставы, потенциально создавая каскадный эффект по всей механической конструкции робота.

По этой причине инженерам следует оценивать крутящий момент вместе с массой и размерами привода, а не рассматривать крутящий момент как независимую характеристику.

Полезным инженерным показателем является соотношение между выходным крутящим моментом, массой привода и монтажным объёмом.

Именно здесь компактные гармонические приводы и интегрированные приводы роботизированных суставов могут быть особенно ценными для применений, требующих высокой плотности крутящего момента.

Вопросы, которые следует задать производителю приводов роботизированных суставов

Перед размещением заказа производитель роботов должен иметь возможность получить чёткие ответы на несколько практических вопросов.

Может ли привод обеспечить требуемый непрерывный и пиковый крутящий момент при фактическом рабочем цикле?

Какое передаточное отношение доступно для требуемой скорости сустава?

Какая конфигурация энкодера поддерживается?

Совместим ли привод с CAN, CANopen, EtherCAT или существующей коммуникационной архитектурой робота?

Доступны ли механические чертежи и 3D-модели?

Предоставляются ли полные схемы подключения и определения разъёмов?

Может ли производитель предоставить коммуникационную документацию и поддержку ввода в эксплуатацию?

Что происходит при перегрузке или перегреве?

Доступен ли тормоз, если суставу необходимо удерживать положение после отключения питания?

Может ли поставщик поддержать индивидуальные механические, электрические или коммуникационные требования?

Эти вопросы часто показывают больше о пригодности поставщика, чем обычная брошюра о продукте.

Заключение: выбирайте привод роботизированного сустава как целостную систему

Выбор привода роботизированного сустава в 2026 году не должен начинаться с простого сравнения значений крутящего момента.

Более эффективный подход заключается в соблюдении фактической последовательности инженерных решений: сначала сопоставить крутящий момент, скорость и передаточное отношение с механическими требованиями; затем проверить совместимость энкодера и коммуникаций; и, наконец, оценить документацию и инженерную поддержку производителя.

Для роботизированных систем характеристики привода определяются не только двигателем и редуктором, но и взаимодействием между передачей, энкодером, контроллером, механической конструкцией и программным обеспечением управления.

Для производителей, разрабатывающих промышленных роботов, коллаборативных роботов, гуманоидных роботов и другие прецизионные роботизированные системы, этот системный подход может снизить риски интеграции и сократить путь от выбора привода до работающего роботизированного сустава.

HONPINE разрабатывает интегрированные решения для управления движением, включая гармонические сервоприводы, гармонические модули роботизированных суставов, модули приводных колёс постоянного тока и прецизионные компоненты передач для роботизированных систем и промышленной автоматизации. Оценивая вместе крутящий момент привода, архитектуру передачи, конфигурацию обратной связи, механическую интеграцию и совместимость управления, инженеры могут выбрать привод роботизированного сустава, который не только обладает высокой мощностью на бумаге, но и практически удобен для интеграции в конечного робота.
