Einleitung: Warum die Auswahl eines Planetengetriebes mehr als nur die Wahl einer Übersetzung erfordert

Die Auswahl des richtigen Planetengetriebes ist ein wichtiger Schritt bei der Entwicklung von Automatisierungsanlagen, Robotersystemen, CNC-Maschinen und servogetriebenen Bewegungssystemen.

Ein Planetengetriebe reduziert nicht nur die Motordrehzahl und erhöht das Ausgangsdrehmoment. Seine Leistung kann sich direkt auf Positioniergenauigkeit, Bewegungsreaktion, Übertragungseffizienz, Betriebsstabilität und Lebensdauer auswirken.

Für Anlagenhersteller sollte die Auswahl eines Präzisions-Planetengetriebes daher nicht allein auf dem Übersetzungsverhältnis basieren. Ingenieure müssen die tatsächlichen Betriebsbedingungen, Eingangs- und Ausgangsdrehzahl, das erforderliche Drehmoment, die Lasteigenschaften, Übertragungseffizienz, das Verdrehspiel, das Trägheitsmoment, die Spezifikationen des Servomotors und die Einbaumaße bewerten.

Ein richtig ausgewähltes Planetengetriebe sollte als Teil des gesamten Bewegungssystems arbeiten und Servomotor sowie angetriebene Last aufeinander abstimmen, um die erforderliche Drehzahl, das erforderliche Drehmoment, die Präzision und die dynamische Leistung zu erreichen.

Dieser Leitfaden erläutert die wichtigsten Faktoren, die Ingenieure bei der Auswahl eines Präzisions-Planetengetriebes berücksichtigen sollten.

Schritt 1: Die tatsächlichen Betriebsbedingungen bestimmen

Der erste Schritt bei der Auswahl eines Planetengetriebes besteht darin, zu verstehen, wie das Getriebe tatsächlich eingesetzt wird.

Verschiedene Maschinen weisen unterschiedliche Lasteigenschaften und Betriebszyklen auf. Ein Getriebe, das unter einer gleichmäßigen und kontinuierlichen Last eingesetzt wird, kann andere Spezifikationen erfordern als ein Getriebe für Anwendungen mit häufigem Beschleunigen, Abbremsen, Umkehren oder Stoßlasten.

Die Anwendung sollte daher anhand von Faktoren wie den folgenden bewertet werden:

• Lastart

• Betriebszyklus

• Eingangsdrehzahl

• Erforderliche Ausgangsdrehzahl

• Erforderliches Ausgangsdrehmoment

• Beschleunigung und Abbremsen

• Häufigkeit der Vorwärts- und Rückwärtsdrehung

• Betriebsumgebung

Die tatsächlichen Arbeitsbedingungen sind für Präzisionsbewegungssysteme besonders wichtig, da sich dynamische Lasten erheblich von statischen Lasten unterscheiden können.

Ein geeignetes Planetengetriebe sollte daher anhand des vollständigen Betriebszyklus und nicht einfach anhand der maximalen statischen Last ausgewählt werden.

Wie bestimmt man das Übersetzungsverhältnis eines Planetengetriebes？

Das Übersetzungsverhältnis ist einer der wichtigsten Parameter bei der Auswahl eines Planetengetriebes.

Die grundlegende Beziehung zwischen Eingangs- und Ausgangsdrehzahl lässt sich wie folgt ausdrücken:

• i = n₁ / n₂

• Dabei gilt:

• i = Übersetzungsverhältnis

• n₁ = Eingangsdrehzahl

• n₂ = Ausgangsdrehzahl

Beispielsweise kann ein Servomotor mit relativ hoher Drehzahl arbeiten, während die Maschine eine deutlich niedrigere Ausgangsdrehzahl benötigt. In diesem Fall reduziert ein Planetengetriebe die Ausgangsdrehzahl und erhöht gleichzeitig das verfügbare Ausgangsdrehmoment.

Ein höheres Übersetzungsverhältnis ist jedoch nicht unbedingt besser.

Eine Änderung des Übersetzungsverhältnisses und der Anzahl der Untersetzungsstufen kann sich auf Ausgangsdrehzahl, Übertragungseffizienz, Trägheitsanpassung und dynamische Reaktion auswirken. Ingenieure sollten das Übersetzungsverhältnis daher entsprechend den tatsächlichen Drehzahl- und Drehmomentanforderungen der Anwendung auswählen.

Bei Hochgeschwindigkeits-Servosystemen kann ein übermäßig hohes Untersetzungsverhältnis außerdem die dynamische Reaktion des Gesamtsystems beeinflussen.

Einstufiges oder mehrstufiges Planetengetriebe?

Planetengetriebe können unterschiedliche Anzahlen von Untersetzungsstufen verwenden, um verschiedene Untersetzungsverhältnisse zu erreichen.

Eine Erhöhung der Stufenanzahl ermöglicht im Allgemeinen ein höheres Gesamtuntersetzungsverhältnis, fügt dem System jedoch zusätzliche Übertragungselemente hinzu.

Ingenieure sollten daher die geeignete Stufenanzahl anhand des erforderlichen Übersetzungsverhältnisses auswählen, statt einfach das höchstmögliche Untersetzungsverhältnis zu wählen.

Für Automatisierungsanlagen und Servobewegungssysteme besteht die ideale Lösung darin, die erforderliche Ausgangsdrehzahl und das erforderliche Drehmoment zu erreichen und gleichzeitig ein angemessenes Gleichgewicht zwischen den folgenden Faktoren zu wahren:

• Übersetzungsverhältnis

• Übertragungseffizienz

• Dynamische Reaktion

• Drehmomentkapazität

• Systemgröße

Ein richtig ausgewähltes Planetengetriebe kann die erforderliche Untersetzung bereitstellen, ohne die Systemleistung unnötig zu beeinträchtigen.

Warum ist das Ausgangsdrehmoment bei der Auswahl eines Planetengetriebes entscheidend？

Eine der Hauptfunktionen eines Planetengetriebes besteht darin, die Hochgeschwindigkeitsrotation des Motors in einen Ausgang mit niedrigerer Drehzahl und höherem Drehmoment umzuwandeln.

Nach der Bestimmung des erforderlichen Übersetzungsverhältnisses müssen Ingenieure das tatsächlich am Getriebeausgang benötigte Drehmoment bestätigen.

Dabei sollten mehrere Drehmomentbedingungen berücksichtigt werden, darunter:

• Nenndrehmoment im Betrieb

• Tatsächliches Arbeitsdrehmoment

• Spitzendrehmoment während Beschleunigung und Abbremsen

• Momentanes Drehmoment oder Stoßdrehmoment

Wenn eine Maschine häufig startet, stoppt, die Drehrichtung ändert oder eine Last mit hohem Trägheitsmoment antreibt, reicht die Auswahl eines Getriebes ausschließlich anhand der statischen Last möglicherweise nicht aus.

Bei hochdynamischen Automatisierungssystemen muss das Getriebe in der Lage sein, die während Beschleunigung, Abbremsen und wiederholten Richtungsänderungen entstehenden dynamischen Lasten zu bewältigen.

Warum ist die Übertragungseffizienz wichtig？

Die Übertragungseffizienz ist ein weiterer wichtiger Faktor beim Vergleich von Präzisions-Planetengetrieben.

Bei gleicher Eingangsleistung bedeutet eine höhere Übertragungseffizienz, dass innerhalb des Übertragungssystems weniger Energie verloren geht.

Bei Anlagen im Dauerbetrieb kann die Übertragungseffizienz folgende Faktoren beeinflussen:

• Wärmeentwicklung

• Energieverbrauch

• Stabilität im Dauerbetrieb

• Gesamteffizienz des Systems

Die Auswahl eines Planetengetriebes sollte sich daher nicht nur auf Übersetzungsverhältnis und Nenndrehmoment konzentrieren. Ingenieure sollten auch die Übertragungseffizienz unter den tatsächlichen Betriebsbedingungen der Anwendung berücksichtigen.

Warum beeinflusst das Verdrehspiel die Positioniergenauigkeit？

Für Präzisions-Bewegungssteuerungssysteme ist das Verdrehspiel ein wichtiger Leistungsparameter.

Wenn die Ausgangswelle die Richtung ändert, kann das mechanische Spiel innerhalb des Übertragungssystems einen Unterschied zwischen der Eingangsbewegung und der tatsächlichen Ausgangsbewegung verursachen.

Übermäßiges Verdrehspiel kann folgende Faktoren beeinflussen:

• Positioniergenauigkeit

• Wiederholgenauigkeit

• Konsistenz der Vorwärts- und Rückwärtsbewegung

• Bahnsteuerung

• Bewegungsreaktion

Dies ist besonders wichtig für CNC-Maschinen, Roboter, Präzisionsautomatisierungsanlagen und Servopositioniersysteme, die häufig Vorwärts- und Rückwärtsbewegungen ausführen.

Für Anwendungen, die eine präzise Positionierung und häufige Richtungsänderungen erfordern, kann ein Präzisions-Planetengetriebe mit geringem Verdrehspiel dazu beitragen, die allgemeine Bewegungskonsistenz zu verbessern.

Drehträgheit und dynamische Reaktion des Servosystems

Die Drehträgheit ist ein weiterer Parameter, der bei der Auswahl eines Planetengetriebes nicht übersehen werden sollte.

In einem Servobewegungssystem kann das Verhältnis zwischen der Trägheit des Motors, den Eigenschaften des Getriebes und der Lastträgheit die dynamische Leistung des Systems beeinflussen.

Ein ungeeignetes Trägheitsverhältnis kann folgende Faktoren beeinflussen:

• Beschleunigungsleistung

• Verzögerungsleistung

• Reaktionsgeschwindigkeit

• Regelstabilität

• Positionierleistung

Aus diesem Grund sollte ein Planetengetriebe nicht als isolierte mechanische Komponente ausgewählt werden.

Servomotor, Planetengetriebe und angetriebene Last sollten als ein vollständiges Bewegungssystem bewertet werden.

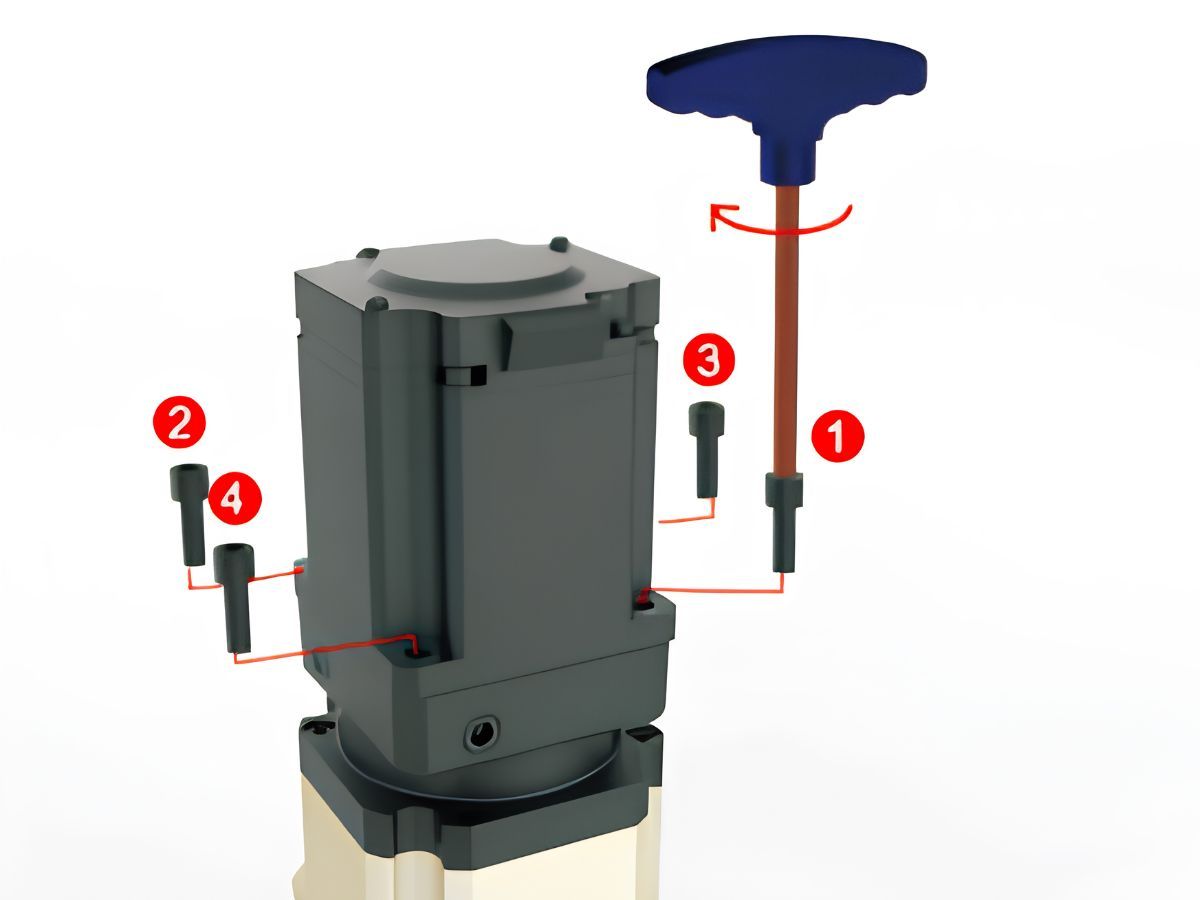

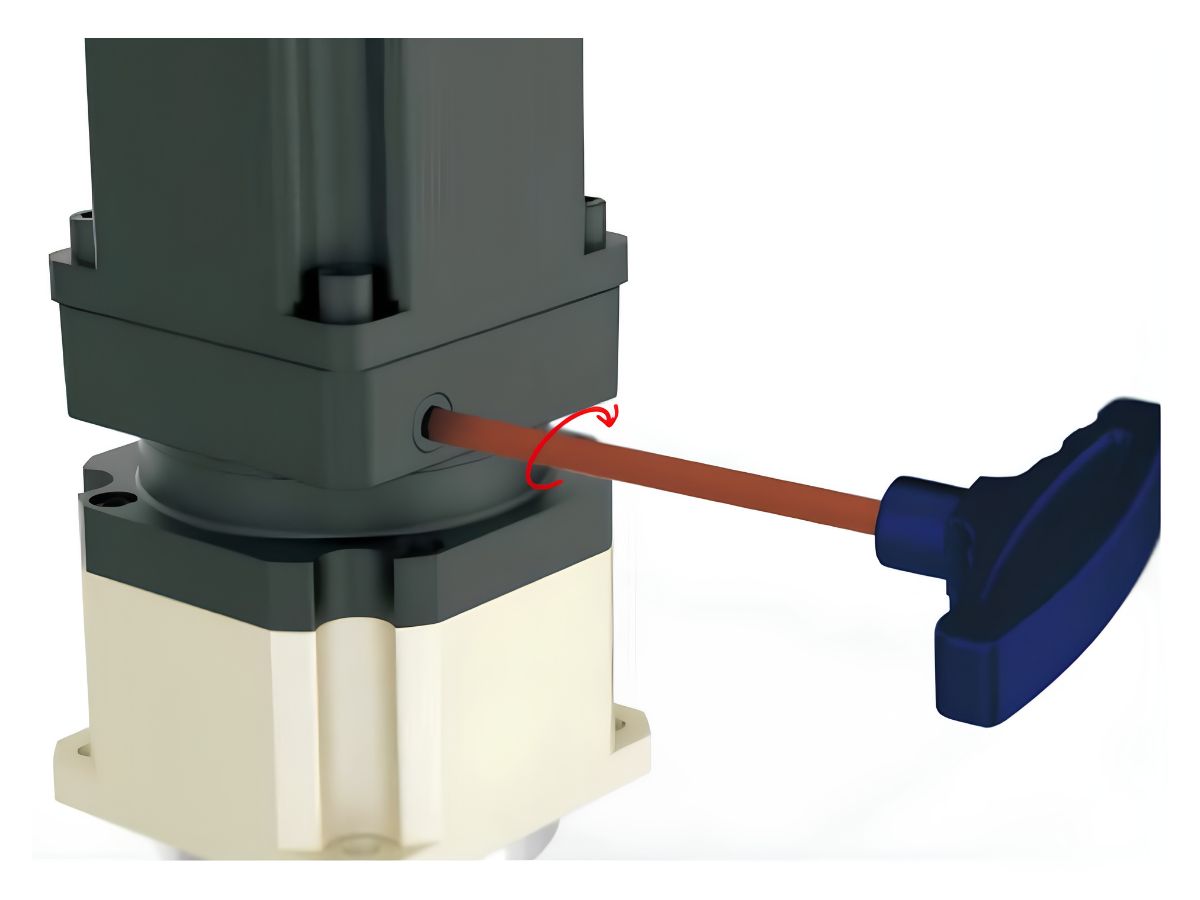

Wie wird ein Planetengetriebe mit einem Servomotor abgestimmt？

Nach der Bestimmung der Getriebeanforderungen müssen Ingenieure außerdem die Kompatibilität mit dem Servomotor bestätigen.

Zu den zu berücksichtigenden Motorspezifikationen gehören:

• Nenndrehmoment

• Maximales Drehmoment

• Nenndrehzahl

• Maximale Drehzahl

• Abmessungen der Motorwelle

• Abmessungen des Montageflansches

• Einbauraum

Die Eingangsschnittstelle des Getriebes muss mit dem ausgewählten Motor kompatibel sein.

Der Auswahlprozess sollte die Getriebespezifikation daher mit dem tatsächlichen Servomotormodell verknüpfen, anstatt das Getriebe unabhängig auszuwählen.

Eine passende Abstimmung von Motor und Getriebe trägt zur Bildung eines vollständigen und zuverlässigen Servoantriebssystems bei.

Warum sind mechanische Abmessungen und Schnittstellen wichtig？

Selbst wenn Drehmoment, Übersetzungsverhältnis und Präzision die Anforderungen der Anwendung erfüllen, kann ein Planetengetriebe nicht direkt installiert werden, wenn seine mechanischen Schnittstellen nicht zur Anlage passen.

Ingenieure sollten daher Folgendes bestätigen:

• Abmessungen des Eingangsflansches

• Abmessungen der Motorwelle

• Abmessungen des Ausgangsflansches

• Befestigungsbohrungen

• Zentrierbohrung

• Außendurchmesser

• Gesamtlänge

• Einbaurichtung

CAD-Zeichnungen und technische Zeichnungen sind in dieser Phase besonders wichtig.

Vor der Bestellung sollten Anlagenhersteller das endgültige Getriebemodell und die mechanischen Abmessungen anhand der tatsächlichen Maschinenauslegung überprüfen.

Dadurch lassen sich Installationskonflikte und unnötige mechanische Änderungen während der Montage der Anlage vermeiden.

Wie beeinflussen Betriebsbedingungen die Auswahl eines Planetengetriebes？

Neben den mechanischen und übertragungstechnischen Parametern sollte auch die Arbeitsumgebung berücksichtigt werden.

Das Referenzmaterial nennt unter anderem folgende Betriebsbedingungen:

Betriebstemperatur: -10°C bis +90°C

Schutzart: IP54/IP65

Schmierung und Montagebedingungen sollten ebenfalls entsprechend der Anwendung bewertet werden.

Vor der Auswahl eines Präzisions-Planetengetriebes sollten Ingenieure bestätigen:

Ob die Betriebstemperatur innerhalb des angegebenen Bereichs liegt

Ob die Anlage Staub, Feuchtigkeit oder anderen Verunreinigungen ausgesetzt ist

Ob die Einbaurichtung geeignet ist

Ob die Schmiermethode für die Anwendung geeignet ist

Diese Faktoren können die Zuverlässigkeit des Getriebes und seine langfristige Betriebsleistung direkt beeinflussen.

Warum ist der Geräuschpegel bei Präzisions-Planetengetrieben wichtig？

Geräusche sind ein weiterer Leistungsfaktor, der für bestimmte Anwendungen wichtig sein kann.

Hochgeschwindigkeits-Servosysteme, medizinische Geräte, Laborgeräte und Präzisionsautomatisierungsmaschinen können strengere Anforderungen an Betriebsgeräusch und Bewegungsruhe stellen.

Das Getriebegeräusch kann durch Faktoren wie die folgenden beeinflusst werden:

• Fertigungsgenauigkeit der Zahnräder

• Montagegenauigkeit

• Zustand der Lager

• Schmierung

• Eingangsdrehzahl

Beim Vergleich von Präzisions-Planetengetrieben sollten Ingenieure daher die Geräuschleistung gemeinsam mit Drehmoment, Übersetzungsverhältnis, Präzision und Betriebsdrehzahl bewerten.

Präzisions-Planetengetriebelösungen von HONPINE

Für Roboter, Automatisierungsanlagen, CNC-Maschinen und servogetriebene Bewegungssysteme erfordert die Auswahl des richtigen Planetengetriebes ein Gleichgewicht zwischen Übersetzungsverhältnis, Ausgangsdrehmoment, Effizienz, Verdrehspiel, Trägheit, Einbaumaßen und Betriebsbedingungen.

HONPINE bietet Präzisions-Planetengetriebelösungen für Anwendungen in der Bewegungssteuerung und industriellen Automatisierung.

Der Auswahlprozess kann anhand der folgenden Schritte strukturiert werden:

Betriebsbedingungen bestimmen

↓

Eingangs- und Ausgangsdrehzahl bestimmen

↓

Erforderliches Übersetzungsverhältnis berechnen

↓

Ausgangsdrehmoment bestätigen

↓

Effizienz und Trägheitsanpassung bewerten

↓

Anforderungen an Verdrehspiel und Positionierung bestätigen

↓

Servomotor abstimmen

↓

Mechanische Abmessungen überprüfen

↓

Betriebsumgebung bestätigen

Dieser systematische Ansatz unterstützt Anlagenhersteller bei der Auswahl eines Planetengetriebes, das optimal auf das vollständige Servobewegungssystem abgestimmt ist.

Fazit: Die Auswahl des Planetengetriebes mit dem Gesamtsystem beginnen

Die Auswahl eines Präzisions-Planetengetriebes besteht nicht einfach darin, ein Übersetzungsverhältnis oder ein Nenndrehmoment auszuwählen.

Bei Präzisionsautomatisierungsanlagen und Servobewegungssystemen liegt der Schlüssel in der Bewertung des vollständigen Übertragungssystems.

Von Eingangs- und Ausgangsdrehzahl über Übersetzungsverhältnis und Ausgangsdrehmoment bis hin zu Verdrehspiel und Positioniergenauigkeit, Übertragungseffizienz, Drehträgheit, Geräuschpegel, Motorkompatibilität und Betriebsbedingungen kann jeder Parameter die endgültige Bewegungsleistung beeinflussen.

Das am besten geeignete Planetengetriebe ist daher nicht unbedingt dasjenige mit der höchsten Einzelspezifikation. Es ist dasjenige, das am besten zu den Betriebsbedingungen der Maschine und dem Servosystem passt.

Mit seiner Erfahrung in der Präzisionsbewegungsübertragung bietet HONPINE Planetengetriebelösungen für Robotik, industrielle Automatisierung, CNC-Anlagen und andere servogetriebene Anwendungen und unterstützt Anlagenhersteller bei der Entwicklung genauerer, effizienterer und zuverlässigerer Bewegungssysteme.
