Малогабаритный DD-двигатель для точного вращательного движения и промышленной автоматизации

Введение: почему малогабаритные DD-двигатели становятся важными в промышленной автоматизации

По мере того как оборудование промышленной автоматизации становится компактнее, быстрее и точнее, к системам вращательного движения предъявляются всё более высокие требования. В таких областях применения, как производство электроники 3C, полупроводниковое оборудование, лазерная обработка, прецизионный контроль, медицинское оборудование и станки, поворотные оси должны обеспечивать точное позиционирование и быстрый динамический отклик при ограниченном монтажном пространстве.

Традиционные системы вращательного привода часто объединяют серводвигатель с механическим передаточным механизмом, таким как редуктор, муфта и дополнительные монтажные компоненты. Такая архитектура может обеспечивать высокий выходной крутящий момент и подходит для многих промышленных применений, однако дополнительные передаточные компоненты могут увеличивать габариты системы, механическую сложность и приведённый момент инерции.

МалогабаритныйDD-двигатель, или двигатель прямого привода, предлагает иной подход. Вместо передачи крутящего момента двигателя через понижающий редуктор двигатель непосредственно приводит нагрузку. Эта архитектура прямого привода позволяет сократить количество механических передаточных компонентов и особенно подходит для вращательных применений, требующих высокоскоростного отклика, точного управления движением и компактной конструкции оборудования.

Однако прямой привод не всегда является лучшим решением. Когда применение требует очень высокого выходного крутящего момента, высокой плотности крутящего момента или большого передаточного отношения в компактном исполнении, гармонический сервопривод может обеспечивать важные преимущества. Поэтому понимание различий между этими двумя технологиями необходимо при выборе решения для вращательного движения.

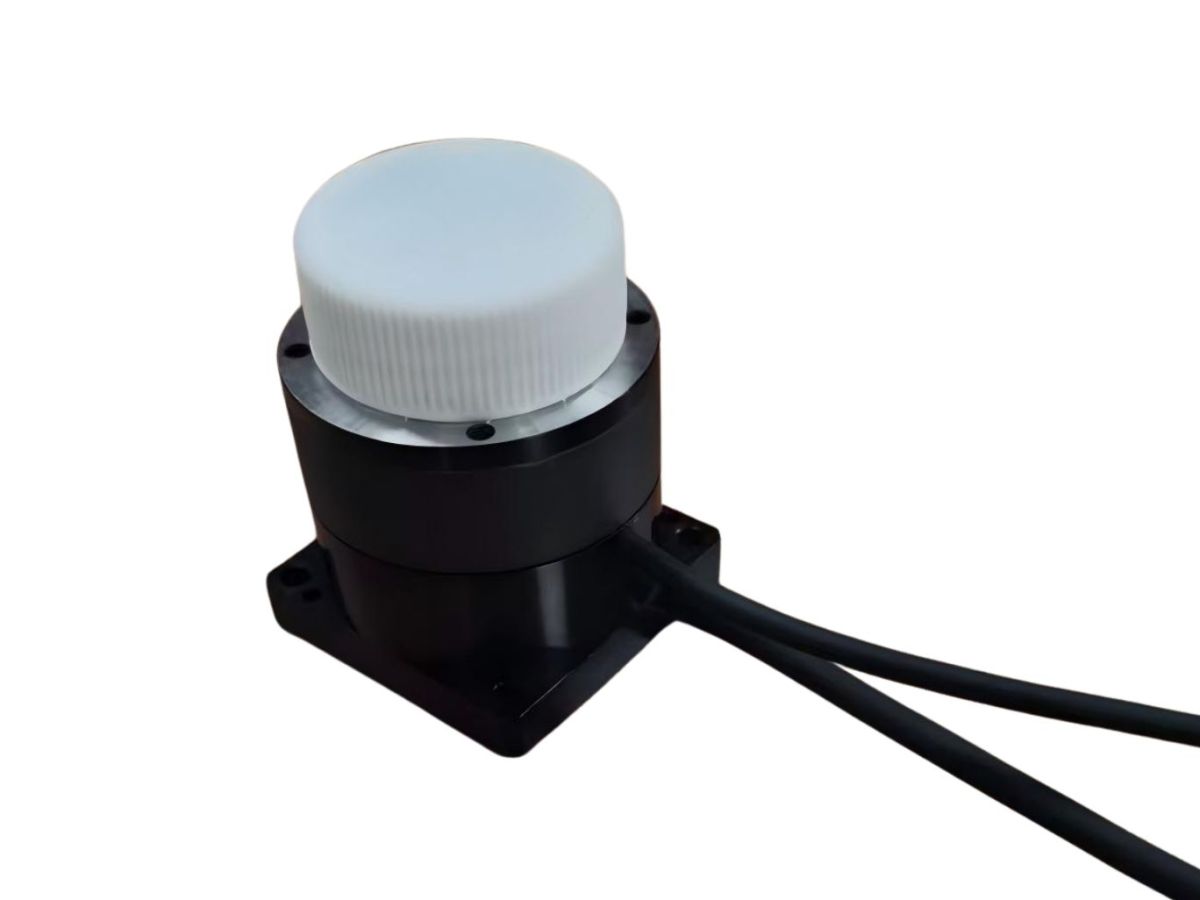

Что такое малогабаритный DD-двигатель?

Малогабаритный DD-двигатель — это компактный двигатель прямого привода, предназначенный для вращения нагрузки без необходимости использования обычного понижающего редуктора между двигателем и приводимым механизмом.

В отличие от серводвигателя в сочетании с редуктором, выход DD-двигателя может быть непосредственно соединён с вращательной нагрузкой. Таким образом, двигатель становится неотъемлемой частью системы вращательного движения, сокращая количество ступеней механической передачи между электромагнитным источником крутящего момента и конечной нагрузкой.

Такая архитектура особенно полезна в компактном оборудовании автоматизации, где монтажное пространство ограничено. Доступное пространство вокруг поворотной оси также может потребоваться для размещения подшипников, энкодеров, кабелей, оснастки, оптических компонентов, датчиков и других механизмов. Поэтому уменьшение размеров и количества передаточных компонентов может обеспечить большую свободу при проектировании оборудования.

В зависимости от архитектуры системы малогабаритный DD-двигатель может сочетаться с энкодером высокого разрешения, прецизионными подшипниками, драйвером двигателя и контроллером движения для создания компактной и быстродействующей поворотной оси.

Почему стоит выбрать малогабаритный двигатель прямого привода?

Компактная архитектура для оборудования с ограниченным пространством

Одним из важнейших преимуществ малогабаритного DD-двигателя является его прямая механическая архитектура.

Обычная сервосистема с редуктором требует дополнительного пространства для редуктора, муфты, монтажной конструкции и связанных компонентов. Двигатель прямого привода устраняет необходимость в традиционной понижающей ступени, позволяя инженерам проектировать более интегрированный поворотный механизм.

Это может быть особенно ценно в полупроводниковом оборудовании, автоматизации 3C, оптических системах контроля, медицинском оборудовании и других машинах, где каждый миллиметр монтажного пространства может влиять на общую механическую архитектуру.

Прямая передача крутящего момента

В системе прямого привода крутящий момент двигателя передаётся непосредственно на нагрузку, а не через механизм зубчатого понижения.

Это исключает зубчатое зацепление между двигателем и выходным валом и уменьшает количество механических передаточных компонентов. В результате система движения может иметь более прямую связь между крутящим моментом двигателя и перемещением нагрузки.

Такая архитектура особенно привлекательна для применений с частыми ускорениями и замедлениями, высокоскоростным сканированием, индексированием и быстрыми изменениями скорости вращения.

Высокий динамический отклик для высокоскоростной автоматизации

Без традиционного понижающего редуктора DD-двигатель может обеспечивать прямой путь передачи крутящего момента между двигателем и нагрузкой.

Это может быть преимуществом в применениях, требующих быстрого ускорения, замедления, работы в режиме старт-стоп или частых изменений направления вращения. Высокий динамический отклик особенно важен в высокоскоростном контрольном оборудовании, сканирующих механизмах, оборудовании для производства электроники и системах прецизионного позиционирования.

Однако фактические динамические характеристики зависят от двигателя, системы привода, инерции нагрузки, контроллера, энкодера, подшипников, механической жёсткости и общей конструкции системы.

Высокоточное вращательное движение с технологией прямого привода

Устранение люфта редуктора

Люфт является важным фактором при прецизионном вращательном движении.

Традиционные системы зубчатой передачи могут создавать механический люфт, вызванный зазором между сопрягаемыми зубьями шестерён. Даже прецизионные редукторы требуют от инженеров учитывать точность передачи, допуски сборки, упругую деформацию и долгосрочное механическое поведение.

DD-двигатель не использует традиционный понижающий редуктор между двигателем и нагрузкой. Поэтому в тракте передачи прямого привода отсутствует люфт зубчатого зацепления.

Это не означает, что каждая система с DD-двигателем автоматически обеспечивает более высокую точность позиционирования. Конечная точность поворотной оси также зависит от разрешения энкодера, точности подшипников, механической жёсткости, тепловой деформации, ошибок монтажа, алгоритмов управления и условий нагрузки.

Главное преимущество заключается в том, что архитектура прямого привода устраняет один потенциальный источник механической ошибки передачи.

Обратная связь по положению высокого разрешения

Обратная связь по положению является ещё одним критически важным компонентом прецизионного вращательного движения.

Энкодер высокого разрешения может передавать контроллеру движения подробную информацию об угловом положении, позволяя системе непрерывно контролировать положение поворотной оси и выполнять коррекции в соответствии с заданной траекторией.

В зависимости от применения могут использоваться инкрементальные или абсолютные энкодеры. Абсолютная обратная связь по положению также может быть ценной в применениях, где оборудованию необходимо сохранять или немедленно определять положение поворотной оси после отключения питания.

Поэтому выбор энкодера следует рассматривать совместно с двигателем, драйвером, контроллером, механической конструкцией и требуемой точностью системы.

Бескорпусный моментный двигатель для гибкой интеграции в оборудование

Что такое бескорпусный моментный двигатель?

Бескорпусный моментный двигатель — это компонент двигателя, который обычно состоит из статора и ротора без традиционного корпуса двигателя, вала и полной механической сборки, характерных для стандартного серводвигателя.

Это позволяет производителям оборудования интегрировать двигатель непосредственно в собственные механические конструкции.

Например, бескорпусный моментный двигатель может быть интегрирован с нестандартным поворотным валом, прецизионной подшипниковой системой, энкодером и конструкцией машины для создания полностью индивидуальной поворотной оси.

Такая архитектура обеспечивает большую гибкость механического проектирования и может быть особенно полезна, когда стандартные габариты двигателя не соответствуют требованиям специализированной машины.

Почему бескорпусные двигатели подходят для компактных поворотных осей?

Бескорпусный двигатель позволяет конструктору оборудования определять механическое соотношение между двигателем, подшипником, валом, энкодером и нагрузкой.

Вместо адаптации машины вокруг корпуса готового двигателя инженеры могут интегрировать двигатель в существующую механическую архитектуру.

Это может быть ценно для компактных поворотных столов, шарниров роботов, оптического оборудования, полупроводникового оборудования, систем контроля и других применений, в которых пространство и механическая интеграция имеют решающее значение.

Поэтому для применений с малогабаритными DD-двигателями бескорпусный моментный двигатель может служить эффективной основой для разработки индивидуальной поворотной оси прямого привода.

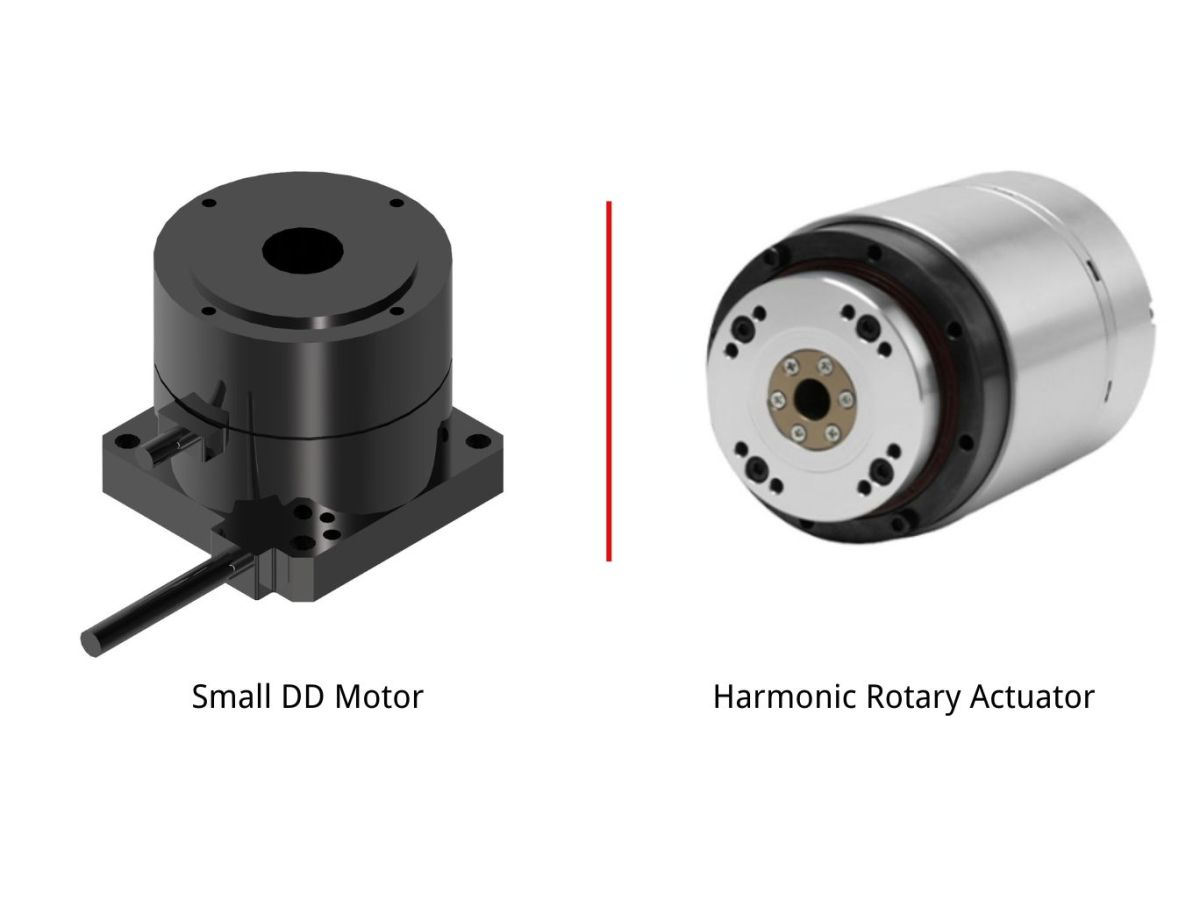

Малогабаритный DD-двигатель и гармонический сервопривод

DD-двигатели и гармонические сервоприводы могут использоваться для прецизионного вращательного движения, но имеют принципиально разные архитектуры передачи.

DD-двигатель непосредственно приводит нагрузку, тогда как гармонический сервопривод объединяет серводвигатель с гармоническим редуктором и системой обратной связи по положению. Выбор между ними в значительной степени зависит от требуемой скорости, выходного крутящего момента, плотности крутящего момента, механической архитектуры и доступного монтажного пространства.

DD-двигатель: прямой привод и высокий динамический отклик

Основной характеристикой DD-двигателя является непосредственный привод нагрузки.

Поскольку между двигателем и нагрузкой отсутствует традиционный понижающий редуктор, система может обеспечить прямой путь передачи крутящего момента и избежать люфта зубчатого зацепления.

Это делает DD-двигатели особенно привлекательными для высокоскоростных вращательных применений, быстрого индексирования, сканирующих механизмов, оборудования прецизионного контроля и поворотных осей, где динамический отклик важнее высокого передаточного отношения.

Компромисс заключается в том, что двигатель должен непосредственно создавать требуемый крутящий момент нагрузки. Поэтому для крупной или тяжёлой нагрузки требуемый размер двигателя может значительно увеличиться.

Гармонический сервопривод: высокий выходной крутящий момент и компактная интеграция

Гармонический сервопривод использует понижающий механизм между двигателем и выходным валом. Передаточное отношение позволяет приводу преобразовывать скорость двигателя в более высокий выходной крутящий момент при сохранении компактной механической конструкции.

Это делает гармонические сервоприводы особенно подходящими для применений, требующих высокого выходного крутящего момента, высокой плотности крутящего момента, компактных габаритов и точного углового позиционирования.

Гармонические сервоприводы широко применяются в шарнирах роботов, поворотных осях, системах прецизионного позиционирования и других механизмах, где выходная нагрузка требует значительно большего крутящего момента, чем двигатель может эффективно обеспечить напрямую.

Поскольку двигатель, гармонический редуктор, энкодер и другие компоненты могут быть интегрированы в единый приводной узел, общую систему также может быть проще интегрировать в оборудование по сравнению с отдельным проектированием каждого компонента передачи.

Как выбрать между DD-двигателем и гармоническим сервоприводом?

Решение следует начинать с фактических требований к движению, а не просто со сравнения характеристик двигателей.

Если поворотная ось требует высокой скорости вращения, быстрого ускорения и замедления, прямого отклика по крутящему моменту и простой траектории передачи, DD-двигатель может быть хорошим кандидатом.

Если применение требует высокого выходного крутящего момента, высокой плотности крутящего момента, значительного умножения крутящего момента или компактной архитектуры шарнира робота, гармонический сервопривод может быть более подходящим.

Сравнение можно обобщить по нескольким инженерным параметрам: DD-двигатели обычно ориентированы на прямой привод, высокоскоростную работу и динамический отклик, тогда как гармонические сервоприводы ориентированы на выходной крутящий момент, плотность крутящего момента, возможности редукции и интегрированную механическую архитектуру.

Ни одна из технологий не превосходит другую во всех случаях. Подходящий выбор зависит от нагрузки, скорости, инерции, пространства, точности, рабочего цикла и механических требований применения.

Выбор DD-двигателя и гармонического сервопривода по применению

Высокоскоростные прецизионные поворотные оси

Для поворотных осей, требующих высокой скорости вращения, быстрого ускорения и частых изменений движения, DD-двигатель может обеспечить прямую и быстродействующую архитектуру привода.

Применения могут включать системы сканирования, платформы контроля, высокоскоростные механизмы индексирования и некоторые системы производства полупроводников.

Компактные поворотные оси с высоким крутящим моментом

Когда поворотная ось должна создавать высокий выходной крутящий момент при сохранении компактной общей конструкции, гармонический сервопривод может быть лучшим решением.

Понижающий механизм позволяет двигателю работать на более высокой скорости вращения, создавая при этом больший крутящий момент на выходном валу. Такая архитектура особенно полезна, когда монтажное пространство ограничено, но требуемый крутящий момент нагрузки относительно высок.

Применения в шарнирах роботов

Шарниры роботов часто требуют сочетания высокого крутящего момента, компактных размеров, обратной связи по положению, механической жёсткости и управляемого движения.

Для многих применений в шарнирах роботов гармонический сервопривод обеспечивает практичную интегрированную архитектуру, поскольку двигатель, редуктор, энкодер и другие компоненты могут быть объединены в одном корпусе.

DD-двигатели также могут использоваться в шарнирах роботов, когда более важны прямой привод, высокоскоростное движение или определённые динамические характеристики, а требуемый крутящий момент шарнира может быть достигнут без механического понижения.

Прецизионное контрольное и полупроводниковое оборудование

Полупроводниковое и прецизионное контрольное оборудование часто требует компактных поворотных механизмов с управляемым угловым позиционированием и стабильными характеристиками движения.

DD-двигатели хорошо подходят для высокоскоростного сканирования и позиционирования, где важны прямой привод и динамический отклик.

Гармонические сервоприводы могут рассматриваться, когда поворотный механизм требует более высокого выходного крутящего момента или когда приводу необходимо обеспечивать высокоинтегрированное решение в ограниченном монтажном пространстве.

Применение малогабаритных двигателей прямого привода в промышленной автоматизации

Производство электроники 3C

Оборудование для производства 3C обычно требует компактных механических конструкций, высокой скорости производства и повторяемого движения.

Малогабаритные DD-двигатели могут использоваться для позиционирования электронных компонентов, вращательного индексирования, контроля, сборки и других автоматизированных механизмов, где требуется быстрое и точное вращательное движение.

Архитектура прямого привода может помочь сократить количество передаточных компонентов и упростить механическую конструкцию компактного оборудования.

Оборудование для производства полупроводников

Полупроводниковое оборудование часто сочетает высокую точность со строгими требованиями к размерам оборудования, стабильности и управлению движением.

Поворотные механизмы могут использоваться при обработке пластин, контроле, позиционировании, в оптических системах и других полупроводниковых процессах.

Малогабаритный DD-двигатель может обеспечить компактное решение прямого привода для применений, требующих высокоскоростного вращательного движения и быстродействующего позиционирования.

Системы лазерной обработки

Системы лазерной резки, лазерной сварки, лазерной маркировки и другой лазерной обработки могут использовать поворотные оси для позиционирования заготовки, угловой регулировки, сканирования или координированного движения.

DD-двигатель может применяться там, где важны быстрое угловое перемещение и прямое управление крутящим моментом.

Двигатель также может сочетаться с энкодером и контроллером движения для создания замкнутой системы вращательного движения.

Станки и прецизионные поворотные столы

Прецизионные поворотные столы и поворотные оси станков требуют стабильного движения при различных скоростях и условиях нагрузки.

DD-двигатели могут использоваться в поворотных столах, механизмах индексирования, контрольных столах и других вращательных системах, где важны высокоскоростной отклик и прямой привод.

Для применений, требующих очень высокого выходного крутящего момента или значительного умножения крутящего момента, редукторный привод может обеспечить более подходящую архитектуру.

Медицинское и оптическое оборудование

Медицинское и оптическое оборудование часто требует компактных и управляемых поворотных механизмов.

Примеры включают оптическое позиционирование, регулировку линз, вращение образцов, платформы контроля и прецизионные сканирующие механизмы.

Малогабаритные DD-двигатели могут обеспечивать прямое вращательное движение, позволяя производителям оборудования оптимизировать двигатель, подшипник, энкодер и механическую конструкцию для конкретного применения.

Как выбрать подходящий малогабаритный DD-двигатель？

Рассчитайте требования к непрерывному и пиковому крутящему моменту

Первый шаг при выборе DD-двигателя — определить фактический крутящий момент, требуемый нагрузкой.

Непрерывный крутящий момент определяет, может ли двигатель работать под требуемой нагрузкой в течение длительного времени, тогда как пиковый крутящий момент связан с ускорением, замедлением, пуском, остановкой и переходными условиями нагрузки.

Двигатель не следует выбирать только по его пиковому крутящему моменту. Также необходимо учитывать непрерывную рабочую точку и тепловые ограничения.

Оцените инерцию нагрузки

Инерция нагрузки является одним из важнейших параметров при выборе двигателя прямого привода.

Нагрузка с высокой инерцией требует большего крутящего момента при ускорении и замедлении. Это особенно важно для поворотных столов, оснастки, нагрузок большого диаметра и механизмов, которые часто изменяют скорость или направление.

Поэтому требуемые ускорение, замедление, профиль движения и время цикла следует рассматривать совместно с инерцией нагрузки.

Проверьте кривую «крутящий момент — скорость»

Крутящий момент и скорость двигателя тесно взаимосвязаны.

Вместо выбора двигателя только на основе его номинального крутящего момента инженерам следует оценивать кривую «крутящий момент — скорость» при фактической рабочей скорости.

Для высокоскоростных применений также следует учитывать такие факторы, как напряжение питания, противо-ЭДС, конструкция обмотки, возможности драйвера и тепловые ограничения.

Учитывайте требования к энкодеру и обратной связи по положению

Выбор энкодера должен основываться на требуемых характеристиках управления движением.

Энкодер высокого разрешения обеспечивает более детальную обратную связь по положению, но разрешение энкодера не следует путать с конечной точностью позиционирования машины.

Механическая жёсткость, точность подшипников, тепловая деформация, допуск монтажа, алгоритмы управления, вибрация и условия нагрузки могут влиять на конечную точность системы.

Учитывайте тепловое управление

Тепловое управление становится особенно важным, когда компактному DD-двигателю необходимо создавать высокий непрерывный крутящий момент.

Необходимо оценивать монтажную конструкцию двигателя, путь отвода тепла, температуру окружающей среды, рабочий цикл и допустимый прирост температуры.

Для компактного оборудования инженерам может потребоваться найти баланс между размером двигателя, выходным крутящим моментом, рабочей скоростью и способностью рассеивания тепла.

Распространённые ошибки при выборе компактного DD-двигателя

Выбор двигателя только по физическим размерам

Двигатель меньшего размера не обязательно является подходящим двигателем для конкретного применения.

Выбор двигателя только на основе наружного диаметра или длины без учёта крутящего момента, скорости, инерции нагрузки и рабочего цикла может привести к недостаточной производительности системы.

Процесс выбора следует начинать с фактического профиля движения и требований к нагрузке.

Ориентация только на пиковый крутящий момент

Пиковый крутящий момент обычно характеризует кратковременную способность, а не непрерывную рабочую производительность.

Если оборудование должно работать непрерывно, номинальный непрерывный крутящий момент и тепловые характеристики могут быть важнее пикового крутящего момента.

Поэтому следует анализировать как непрерывные, так и динамические рабочие условия.

Игнорирование инерции нагрузки

Если инерция нагрузки не оценена должным образом, двигатель может казаться имеющим достаточный крутящий момент, но всё же не достигать требуемого ускорения или замедления.

Это особенно важно для больших поворотных столов, оснастки и нагрузок с высокой инерцией.

Предположение, что разрешение энкодера равно точности машины

Разрешение энкодера — лишь одна часть системы управления движением.

Энкодер высокого разрешения может обеспечивать детальную обратную связь по положению, однако механическая деформация, вибрация, точность подшипников, ошибки монтажа и тепловые воздействия всё равно могут ограничивать фактическую точность машины.

Поэтому при определении характеристик позиционирования следует оценивать всю систему движения.

Выбор двигателя без учёта полной системы движения

DD-двигатель не работает независимо.

Двигатель, драйвер, энкодер, контроллер, подшипники, механическая конструкция и нагрузка должны работать совместно как единая система движения.

По этой причине при выборе двигателя следует учитывать электрическую совместимость, требования к обратной связи, протокол управления, механический монтаж, характеристики нагрузки и тепловые условия.

Будущие тенденции в технологии малогабаритных двигателей прямого привода

По мере того как оборудование промышленной автоматизации продолжает переходить к более компактной архитектуре машин, более высокой скорости производства и более интегрированным системам движения, компактная технология прямого привода, вероятно, будет приобретать всё большее значение.

Будущие малогабаритные DD-двигатели могут быть ориентированы на более высокую плотность крутящего момента, улучшенные тепловые характеристики, обратную связь более высокого разрешения, более гибкую механическую интеграцию и более высокую системную интеграцию.

Бескорпусные моментные двигатели также могут всё чаще сочетаться с абсолютными энкодерами, интегрированными драйверами двигателей и передовыми контроллерами движения для создания компактных систем вращательного привода.

В то же время технология прямого привода продолжит сосуществовать с технологиями редукторных приводов, такими как гармонические сервоприводы. Вместо замены приводов на основе редуктора во всех применениях DD-двигатели и гармонические приводы продолжат обслуживать разные требования к движению.

Поэтому для производителей оборудования ключевым фактором является не просто выбор самого компактного двигателя, а проектирование двигателя, системы обратной связи, контроллера, подшипников и механической конструкции как единой системы вращательного движения.

Часто задаваемые вопросы о малогабаритных DD-двигателях

Что такое малогабаритный DD-двигатель?

Малогабаритный DD-двигатель — это компактный двигатель прямого привода, который подключается непосредственно к вращательной нагрузке без использования традиционного понижающего редуктора.

Он особенно подходит для применений, требующих компактных механических конструкций, высокоскоростного вращения, быстрого динамического отклика и точного управления вращательным движением.

В чём разница между DD-двигателем и серводвигателем?

DD-двигатель непосредственно приводит нагрузку, тогда как обычный серводвигатель может сочетаться с редуктором или другим передаточным механизмом для получения требуемых выходного крутящего момента и скорости.

DD-двигатели обычно более привлекательны для высокоскоростных применений прямого привода, тогда как сервосистемы с понижающими механизмами могут быть более подходящими, когда требуются высокий выходной крутящий момент или умножение крутящего момента.

Является ли DD-двигатель точнее двигателя с редуктором?

Не обязательно.

DD-двигатель устраняет люфт зубчатого зацепления из тракта передачи, что может быть полезно для прецизионного движения. Однако конечная точность машины также зависит от энкодера, системы подшипников, механической жёсткости, точности монтажа, алгоритма управления, тепловых воздействий и условий нагрузки.

Поэтому следует оценивать всю систему движения, а не сравнивать только типы двигателей.

В чём разница между DD-двигателем и гармоническим сервоприводом?

DD-двигатель непосредственно приводит нагрузку, тогда как гармонический сервопривод использует гармонический понижающий механизм между двигателем и выходом.

DD-двигатели обычно лучше подходят для применений, ориентированных на высокую скорость, прямую передачу крутящего момента и динамический отклик.

Гармонические сервоприводы обычно лучше подходят для применений, требующих высокого выходного крутящего момента, высокой плотности крутящего момента, компактного понижения и интегрированного вращательного привода.

Подходят ли малогабаритные DD-двигатели для производства 3C?

Да.

Малогабаритные DD-двигатели могут использоваться для позиционирования электронных компонентов, контроля, вращательного индексирования, сборочного оборудования и других применений автоматизации 3C, где важны компактные размеры и быстродействующее вращательное движение.

Могут ли малогабаритные DD-двигатели использоваться в полупроводниковом оборудовании?

Да.

Малогабаритные DD-двигатели могут использоваться в полупроводниковом контроле, позиционировании, обработке пластин, оптических системах, сканирующих механизмах и других применениях вращательного движения.

Конкретный двигатель следует выбирать в соответствии с требованиями к крутящему моменту, скорости, инерции нагрузки, энкодеру, условиям окружающей среды и полной архитектуре машины.

Что такое бескорпусный моментный двигатель?

Бескорпусный моментный двигатель — это компонент двигателя, который обычно включает статор и ротор без традиционного корпуса двигателя и полной сборки вала.

Он позволяет производителям оборудования интегрировать двигатель непосредственно в собственные механические конструкции, что делает его подходящим для индивидуальных поворотных осей, шарниров роботов, прецизионных столов и компактного оборудования автоматизации.

Когда следует выбрать малогабаритный DD-двигатель вместо гармонического сервопривода?

Выбирайте малогабаритный DD-двигатель, когда в применении приоритетными являются высокая скорость вращения, быстрое ускорение и замедление, прямой привод и высокий динамический отклик.

Выбирайте гармонический сервопривод, когда применение требует более высокого выходного крутящего момента, высокой плотности крутящего момента, возможности понижения и компактной интегрированной конструкции привода.

Окончательное решение должно основываться на фактических требованиях к крутящему моменту, скорости, инерции, точности, рабочему циклу и монтажу.

Как выбрать подходящий малогабаритный двигатель прямого привода?

Начните с расчёта требуемого непрерывного крутящего момента, пикового крутящего момента, рабочей скорости, инерции нагрузки, ускорения, замедления и рабочего цикла.

Затем оцените кривую «крутящий момент — скорость», требования к энкодеру, тепловые условия, механический монтаж, совместимость драйвера и общую архитектуру управления движением.

Для сложных применений двигатель следует оценивать вместе с полной механической системой и системой управления, а не выбирать только по характеристикам двигателя.

Заключение

Малогабаритные DD-двигатели обеспечивают компактный и прямой подход к прецизионному вращательному движению в промышленной автоматизации.

Устраняя традиционный понижающий редуктор, DD-двигатель может обеспечивать прямой путь передачи крутящего момента, исключать люфт зубчатого зацепления и обеспечивать быстродействующее вращательное движение. Эти характеристики делают малогабаритные двигатели прямого привода привлекательными для высокоскоростного контроля, производства 3C, полупроводникового оборудования, лазерной обработки, прецизионных поворотных столов, оптических систем и других применений автоматизации с ограниченным пространством.

Однако прямой привод не является идеальным решением для каждой поворотной оси. Когда применение требует высокого выходного крутящего момента, высокой плотности крутящего момента, существенного умножения крутящего момента или высокоинтегрированного шарнира робота, гармонический сервопривод может предлагать значительные преимущества.

Поэтому правильный выбор должен основываться на полных требованиях к движению, а не просто на сравнении размера двигателя или номинального крутящего момента.

Для производителей оборудования ключевым является соответствие архитектуры привода применению: DD-двигатели — для прямого привода, высокой скорости и динамического отклика; гармонические сервоприводы — для компактного вращательного движения с высоким крутящим моментом и высокой плотностью крутящего момента.

Оценивая совместно крутящий момент, скорость, инерцию, обратную связь энкодера, механическую жёсткость, тепловые характеристики и монтажное пространство, инженеры могут выбрать архитектуру вращательного привода, обеспечивающую оптимальный баланс точности, быстродействия, компактности и системной интеграции.
