Почему системам лазерной вобблинг-сварки необходим высокоточный гармонический поворотный привод?

Введение

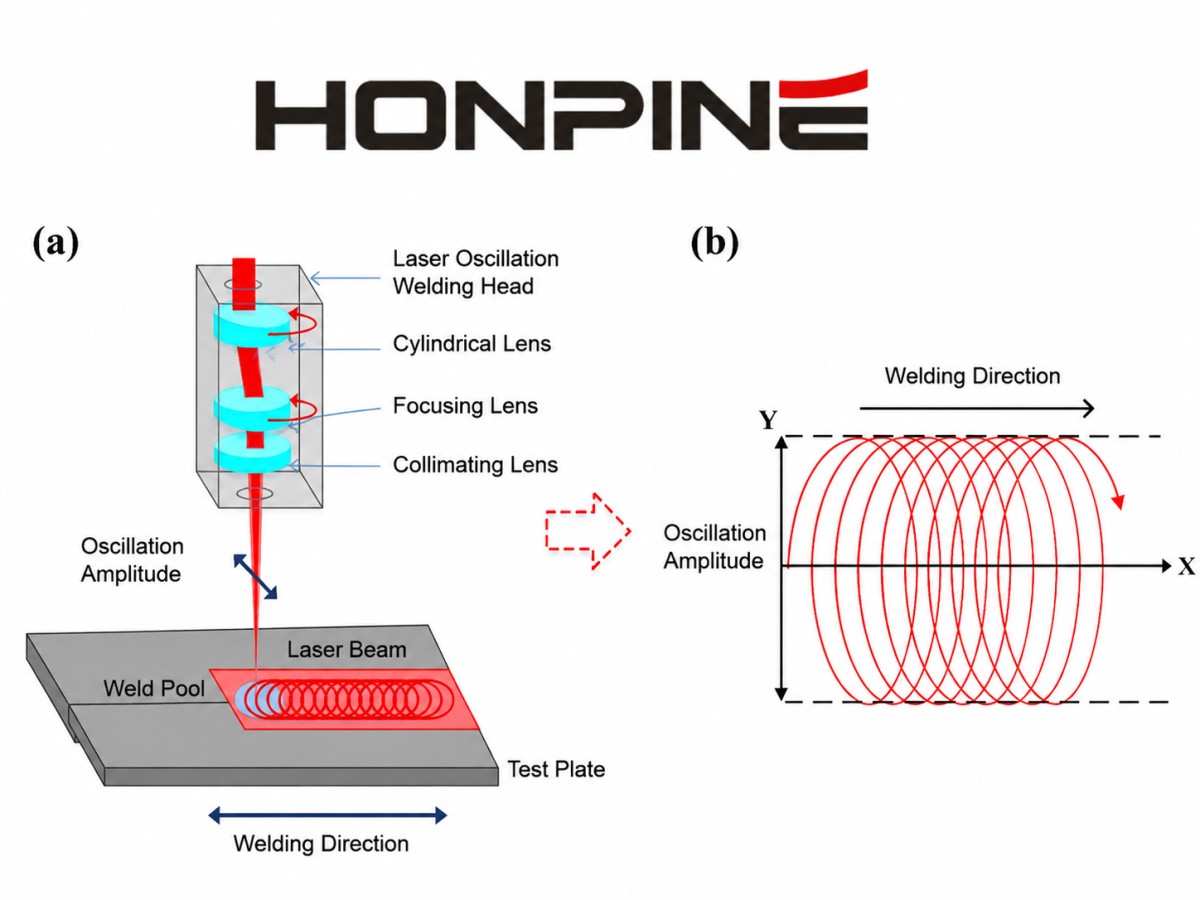

Лазерная сварка с колебанием луча всё чаще применяется в автоматизированном сварочном оборудовании, поскольку управляемое колебание луча помогает улучшить ширину сварного шва, допуск зазора, распределение тепла и стабильность сварочной ванны. Однако достижение стабильной траектории колебания зависит не только от мощности лазера или параметров сварки. Важную роль также играет механическая система движения внутри сварочной головки с колебанием луча.

Когда лазерная головка с колебанием луча использует механический поворотный механизм для создания колебаний луча, исполнительный механизм должен многократно ускорять, замедлять и реверсировать вращающуюся нагрузку, сохраняя точное угловое перемещение. Если система передачи имеет чрезмерный люфт, недостаточную жёсткость, слабую динамическую реакцию или недостаточную нагрузочную способность, фактическая траектория луча может отклоняться от запрограммированного пути.

Это становится особенно важным в автоматизированных системах лазерной сварки, таких как производство аккумуляторов, компонентов EV, сварка шин, прецизионная электроника, медицинские устройства и роботизированные сварочные системы, где стабильность сварки зависит от повторяемого позиционирования луча.

Aгармонический поворотный актуаторсочетает двигатель с высокопередаточной гармонической передачей и может объединять подшипники, энкодеры и другие компоненты обратной связи в компактный узел поворотного движения. Для механических лазерных головок с колебанием луча, требующих малого люфта, высокой плотности крутящего момента, высокой жёсткости и точного поворотного позиционирования, такой актуатор может обеспечить практическое решение для движения.

Следовательно, ключевой вопрос заключается не просто в том, как заставить лазерный луч колебаться.

Он заключается в том, как обеспечить точное, повторяемое и стабильное колебание луча при реальных механических нагрузках.

Почему лазерной головке с колебанием луча требуется точное поворотное движение?

В лазерной головке с механическим приводом колебания луча поворотный актуатор отвечает за управление механизмом, изменяющим положение лазерного луча.

В отличие от простого непрерывного вращения, механизм колебания может многократно менять направление в соответствии с запрограммированной траекторией. Круговые, восьмёркообразные, бесконечные, спиральные и поперечные траектории требуют управляемого углового движения.

Во время этого процесса актуатор может испытывать постоянные ускорения и замедления, динамический крутящий момент, инерционные нагрузки, вибрации и механические реактивные силы.

Поэтому система движения должна обеспечивать:

• Точное угловое позиционирование

• Малый люфт при смене направления

• Высокую крутильную жёсткость

• Стабильную динамическую реакцию

• Достаточный непрерывный и пиковый крутящий момент

• Повторяемость движения

• Компактные монтажные размеры

По этой причине выбор поворотного актуатора следует рассматривать как часть проектирования системы лазерной обработки, а не просто как задачу выбора двигателя.

Что происходит, когда система поворотного движения недостаточно точна?

Связь между актуатором и лазерным лучом является прямой.

Если поворотный выход перемещается иначе, чем заданная траектория, оптический механизм, приводимый актуатором, также будет двигаться иначе. Это может изменить фактический путь луча и, следовательно, распределение лазерной энергии в зоне сварки.

Например, чрезмерный люфт может стать особенно заметным, когда траектория колебания многократно меняет направление. Контроллер может задать немедленную смену направления, тогда как механический выход испытывает небольшое потерянное движение до начала перемещения нагрузки в противоположном направлении.

Это может влиять на точность:

• Амплитуды колебания

• Траектории луча

• Симметрии колебаний

• Повторяемости положения

• Распределения энергии

• Стабильности ширины сварного шва

При высокообъёмной автоматизированной сварке эти небольшие механические отклонения могут накапливаться и приводить к вариациям процесса.

Поэтому высокоточный поворотный актуатор помогает создать более предсказуемую связь между запрограммированной траекторией и фактическим механическим движением.

Почему малый люфт важен для механизмов лазерного колебания?

Движение лазерного колебания часто включает смену направления.

Это особенно заметно при восьмёркообразных, бесконечных, синусоидальных и поперечных траекториях.

При каждой смене направления движения любой механический зазор в передаче может влиять на связь между вращением двигателя и выходным движением.

Гармоническая передача разработана для обеспечения чрезвычайно малого люфта, что делает её подходящей для применений, требующих точного реверсивного движения.

Для лазерной головки с колебанием луча малый люфт помогает поддерживать:

Заданное движение → Поворотный выход → Оптическое движение → Траектория луча

с меньшей механической неопределённостью между каждым этапом.

Это особенно ценно, когда процесс сварки требует стабильной амплитуды колебания или повторяемой траектории луча на протяжении тысяч или миллионов рабочих циклов.

Почему высокая плотность крутящего момента важна в лазерной головке с колебанием луча?

Лазерная сварочная головка имеет ограниченное внутреннее пространство.

В то же время механическому колебательному механизму может потребоваться приводить в действие оптические компоненты, зеркала, линзовые сборки, вращающиеся конструкции или другие механические нагрузки.

Следовательно, задача состоит в создании достаточного выходного крутящего момента без существенного увеличения размера и веса сварочной головки.

Гармонический поворотный актуатор может сочетать компактный двигатель с высоким передаточным отношением для получения относительно высокого выходного крутящего момента при небольших монтажных габаритах.

Это особенно полезно, когда механический колебательный механизм имеет:

• Относительно большую вращающуюся нагрузку

• Высокую инерцию нагрузки

• Частые ускорения и замедления

• Ограниченное монтажное пространство

• Строгие требования к весу

Например, в автоматизированной лазерной сварочной головке для компонентов EV доступное механическое пространство может быть ограничено оптическим трактом, защитной конструкцией, системой охлаждения и компонентами подачи газа. Компактный интегрированный поворотный актуатор может уменьшить пространство, необходимое для узла движения.

Высокая жёсткость для быстрого изменения направления луча

Один только крутящий момент не определяет характеристики колебательного механизма.

Когда актуатор быстро ускоряет и реверсирует вращающуюся нагрузку, механическая система испытывает динамические силы. Если передача или опорная конструкция недостаточно жёсткие, деформация и вибрация могут влиять на фактическое выходное положение.

Это может иметь значение при высокочастотной сварке с колебанием луча.

Гармонический поворотный актуатор высокой жёсткости может помочь сохранять положение выходного механизма при динамических нагрузках.

Цель состоит не просто в достижении высокой скорости вращения.

Цель состоит в сохранении стабильного и повторяемого углового движения во время ускорения, замедления и реверсирования нагрузки.

Это различие важно при выборе актуатора для системы лазерного колебания.

Гармонический поворотный актуатор как интегрированное решение для движения

Одним из преимуществ гармонического поворотного актуатора является то, что двигатель и передача разработаны как интегрированная система поворотного движения.

В зависимости от архитектуры изделия актуатор также может включать:

• Гармонический редуктор

• Выходной подшипник

• Энкодер

• Двигатель

• Интерфейс обратной связи

• Корпус

• Тормоз или функции безопасности

По сравнению с созданием поворотной оси из отдельных двигателя, редуктора, муфты, подшипника, энкодера и корпуса, интегрированный актуатор может упростить механическую конструкцию.

Это может быть особенно ценно для производителей лазерных сварочных головок, разрабатывающих компактное и модульное оборудование.

Вместо проектирования вокруг множества независимых компонентов актуатор может стать стандартизированным поворотным модулем внутри колебательного механизма.

Гармонический поворотный актуатор для различных механизмов лазерного колебания

Основное преимущество программируемого поворотного актуатора заключается в том, что одна платформа движения может поддерживать различные траектории луча посредством программного обеспечения и параметров управления.

Например, механическая головка с колебанием луча может быть спроектирована на основе поворотного актуатора, а затем запрограммирована на создание различных профилей движения в зависимости от сварочного применения.

Круговая сварка с колебанием луча

Круговое колебание требует непрерывного поворотного движения вокруг номинального положения сварки.

Актуатор должен обеспечивать стабильное вращательное движение при поддержании требуемых амплитуды и частоты.

Это может быть полезно для применений, где целью является увеличение эффективной площади сварки и создание более равномерного распределения тепловложения.

Возможные применения включают:

• Сварка выводов аккумуляторов

• Сварка электрических клемм

• Соединение металлических листов

• Сварка нахлёсточных соединений

• Сварка прецизионных компонентов

Восьмёркообразное и бесконечное колебание

Восьмёркообразные и бесконечные траектории требуют повторяющихся изменений угловой скорости и направления.

Поэтому актуатору необходимы хорошая динамическая реакция и малый люфт.

Эти траектории могут использоваться, когда инженеры стремятся создать более сложное распределение тепла или дополнительное перемешивание сварочной ванны.

Для автоматизированного производственного оборудования особенно важной становится способность точно воспроизводить одинаковую траекторию от одной заготовки к другой.

Поперечное колебание

Поперечное движение перемещает лазерный луч поперёк направления сварки.

Такой подход может быть полезен, когда требуется более широкое эффективное тепловложение.

Поворотный актуатор может преобразовывать управляемое угловое движение в необходимое механическое перемещение луча посредством подходящей оптической или механической связи.

Окончательная конструкция зависит от взаимосвязи между вращением актуатора, оптической геометрией и смещением луча.

Где гармонические поворотные актуаторы применяются в лазерном сварочном оборудовании?

Ценность гармонического поворотного актуатора становится более очевидной при рассмотрении фактических требований к оборудованию.

Сварка EV-аккумуляторов и аккумуляторных батарей

Производство аккумуляторов является одним из важных применений автоматизированной лазерной сварки.

Аккумуляторные элементы, выводы, шины, клеммы и другие проводящие компоненты могут требовать точной и повторяемой лазерной сварки.

В таких системах сварочной головке может требоваться компактное колебание луча при сохранении стабильного качества шва в течение длительных производственных циклов.

Гармонический поворотный актуатор может обеспечивать:

• Компактное поворотное движение

• Малый люфт

• Высокую повторяемость

• Высокую плотность крутящего момента

• Обратную связь энкодера

• Стабильное реверсивное движение

Это делает его подходящим для механических колебательных механизмов, используемых в оборудовании для сварки аккумуляторов.

Сварка шин и электрических соединений

Компоненты из меди и алюминия широко применяются в системах электроэнергетики и EV.

Поскольку эти материалы имеют сложные тепловые и оптические характеристики, управление распределением лазерной энергии может быть важным.

Колебательный механизм может помочь распределять энергию по требуемой зоне сварки, в то время как поворотный актуатор обеспечивает точное воспроизведение запрограммированной траектории луча.

Для автоматизированного оборудования сварки шин эта комбинация создаёт полную цепочку:

Точное поворотное движение → Управляемая траектория луча → Управляемое распределение энергии → Стабильное электрическое соединение

Сварка прецизионной электроники

Электронные компоненты часто требуют компактных сварочных головок и управляемого тепловложения.

В этих применениях чрезмерное тепло может повредить расположенные рядом компоненты, а недостаточная площадь сварки может ухудшить механические или электрические характеристики.

Высокоточный поворотный актуатор может помочь колебательному механизму создавать управляемую траекторию луча в небольшой зоне обработки.

Это особенно полезно, когда сварочная головка должна быть достаточно компактной для установки в высокоинтегрированную автоматизированную производственную машину.

Производство медицинских устройств

Медицинские компоненты часто требуют высокой повторяемости процесса и точного управления энергией.

Лазерная сварка может использоваться для небольших металлических компонентов, трубок, корпусов и других прецизионных деталей.

Механический колебательный механизм, приводимый высокоточным поворотным актуатором, может обеспечивать управляемое перемещение луча при сохранении повторяемого позиционирования.

Сам актуатор не определяет качество сварки, но может способствовать механической точности и повторяемости всей сварочной системы.

Роботизированная лазерная сварка

Роботизированные сварочные системы могут интегрировать лазерные сварочные головки с многоосевыми роботизированными платформами.

Робот управляет общим положением сварочной головки, тогда как внутренний колебательный механизм выполняет высокочастотное перемещение луча.

Это создаёт два различных уровня движения:

Движение робота: крупномасштабное позиционирование

Движение колебательной головки: высокоточное локальное перемещение луча

Компактный гармонический поворотный актуатор может служить локальным модулем поворотного движения, когда колебательному механизму требуется более высокий крутящий момент и жёсткость, чем лёгкому механизму сканирования зеркалом.

Аэрокосмические и прецизионные металлические компоненты

Аэрокосмические компоненты и другие высокоценные металлические детали могут требовать стабильной геометрии шва и строгого контроля процесса.

В таких применениях точность механического движения может стать важной частью всей сварочной системы.

Гармонический поворотный актуатор может обеспечить компактную высокоточную поворотную ось для специализированных сварочных головок или механизмов позиционирования, требующих повторяемого углового движения.

Гармонический поворотный актуатор и прямой привод в системах лазерного колебания

Гармонический поворотный актуатор не следует рассматривать как универсальную замену двигателям прямого привода или гальванометрическим сканерам.

Различные архитектуры движения оптимизированы для разных нагрузок и скоростей.

Двигатели прямого привода особенно привлекательны, когда перемещаемая нагрузка лёгкая и требуется чрезвычайно высокая динамическая реакция.

Гальванометрические сканеры широко используются для высокоскоростного управления лазерным лучом, поскольку они перемещают лёгкие зеркала с очень малой инерцией.

Гармонический поворотный актуатор становится более привлекательным, когда механический колебательный механизм требует:

• Более высокого выходного крутящего момента

• Более высокой нагрузочной способности

• Высокой жёсткости

• Малого люфта

• Компактной интеграции

• Точного поворотного позиционирования

• Больших или более инерционных вращающихся нагрузок

Следовательно, правильный выбор зависит от фактической механической архитектуры.

Если системе требуется перемещать только очень лёгкое оптическое зеркало с чрезвычайно высокой частотой, более подходящим может быть гальванометрический сканер или решение с прямым приводом.

Если системе необходимо приводить в действие более крупную механическую или оптическую сборку через прецизионную поворотную передачу, гармонический поворотный актуатор может обеспечить более сильное сочетание крутящего момента, жёсткости, компактности и характеристик позиционирования.

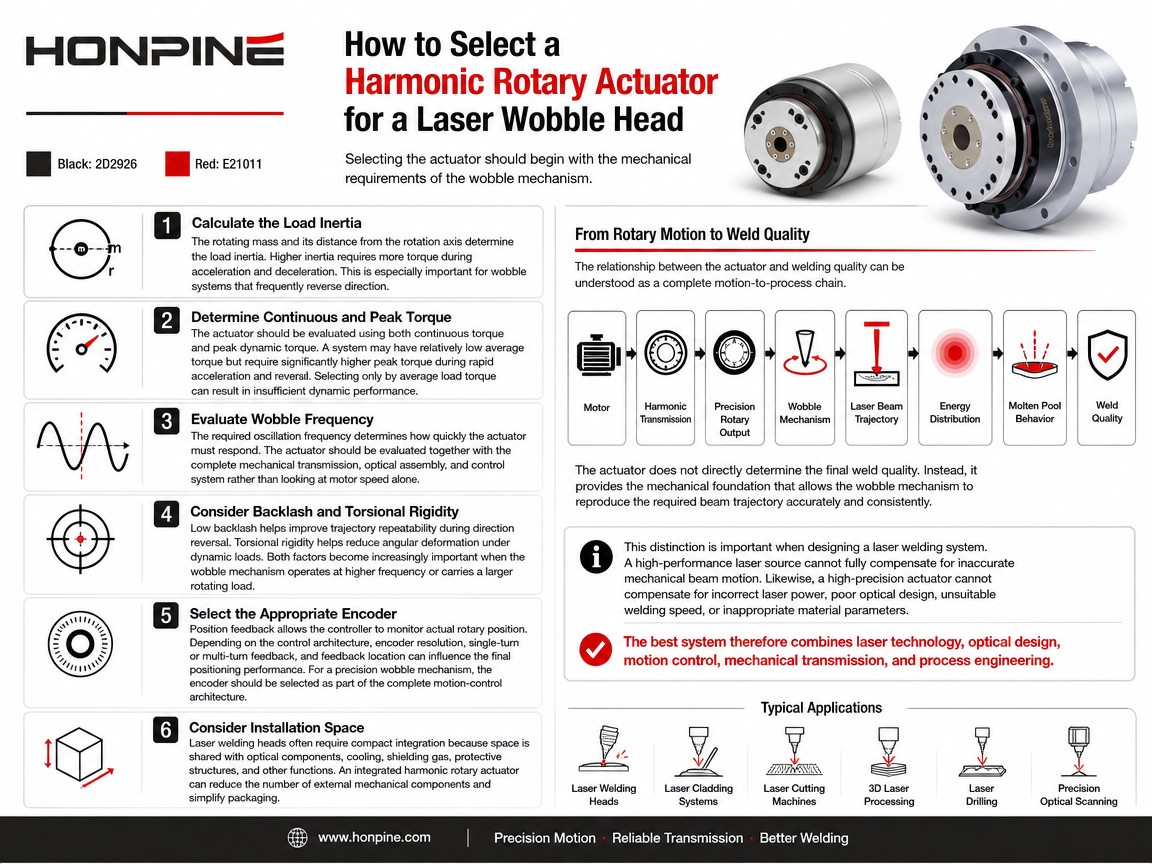

Как выбрать гармонический поворотный актуатор для лазерной головки с колебанием луча?

Выбор актуатора следует начинать с механических требований колебательного механизма.

Рассчитайте инерцию нагрузки

Вращающаяся масса и её расстояние от оси вращения определяют инерцию нагрузки.

Более высокая инерция требует большего крутящего момента при ускорении и замедлении.

Это особенно важно для систем колебания, часто меняющих направление.

Определите непрерывный и пиковый крутящий момент

Актуатор следует оценивать как по непрерывному крутящему моменту, так и по пиковому динамическому крутящему моменту.

Система может иметь относительно низкий средний крутящий момент, но требовать значительно более высокого пикового крутящего момента при быстром ускорении и реверсировании.

Поэтому выбор актуатора только по среднему крутящему моменту нагрузки может привести к недостаточным динамическим характеристикам.

Оцените частоту колебания

Требуемая частота колебаний определяет, насколько быстро должен реагировать актуатор.

Актуатор следует оценивать вместе с полной механической передачей, оптической сборкой и системой управления, а не рассматривать только скорость двигателя.

Учитывайте люфт и крутильную жёсткость

Малый люфт помогает повысить повторяемость траектории при смене направления.

Крутильная жёсткость помогает уменьшить угловую деформацию при динамических нагрузках.

Оба фактора становятся всё более важными, когда колебательный механизм работает с более высокой частотой или несёт большую вращающуюся нагрузку.

Выберите подходящий энкодер

Обратная связь по положению позволяет контроллеру отслеживать фактическое поворотное положение.

В зависимости от архитектуры управления разрешение энкодера, однооборотная или многооборотная обратная связь и место установки обратной связи могут влиять на конечные характеристики позиционирования.

Для прецизионного колебательного механизма энкодер следует выбирать как часть полной архитектуры управления движением.

Учитывайте монтажное пространство

Лазерные сварочные головки часто требуют компактной интеграции, поскольку пространство используется совместно с оптическими компонентами, охлаждением, защитным газом, защитными конструкциями и другими функциями.

Интегрированный гармонический поворотный актуатор может уменьшить количество внешних механических компонентов и упростить компоновку.

От поворотного движения к качеству сварки

Связь между актуатором и качеством сварки можно представить как полную цепочку от движения к процессу.

Двигатель

↓

Гармоническая передача

↓

Точный поворотный выход

↓

Колебательный механизм

↓

Траектория лазерного луча

↓

Распределение энергии

↓

Поведение сварочной ванны

↓

Качество сварки

Актуатор не определяет непосредственно конечное качество сварки.

Вместо этого он создаёт механическую основу, позволяющую колебательному механизму точно и стабильно воспроизводить требуемую траекторию луча.

Это различие важно при проектировании лазерной сварочной системы.

Высокопроизводительный лазерный источник не может полностью компенсировать неточное механическое движение луча.

Аналогично, высокоточный актуатор не может компенсировать неправильную мощность лазера, плохую оптическую конструкцию, неподходящую скорость сварки или несоответствующие параметры материала.

Поэтому наилучшая система сочетает лазерную технологию, оптическую конструкцию, управление движением, механическую передачу и технологическое проектирование.

Почему интегрированные решения для движения важны для производителей лазерного оборудования?

Для производителей лазерного оборудования инженерная задача состоит не только в достижении технических характеристик.

Полная система также должна быть компактной, надёжной, простой в сборке и пригодной для массового производства.

Использование отдельных двигателей, редукторов, муфт, подшипников, энкодеров и монтажных конструкций может увеличить количество компонентов и механических интерфейсов.

Интегрированный гармонический поворотный актуатор может упростить эту архитектуру.

Это может обеспечить ряд инженерных преимуществ:

Упрощённая механическая конструкция: Требуется меньше независимых компонентов передачи.

Компактная компоновка: Поворотная система может занимать меньше монтажного пространства.

Сниженная сложность сборки: Может потребоваться меньше процедур выравнивания.

Стандартизированный модуль движения: Одна платформа актуатора может адаптироваться к различным колебательным механизмам.

Интегрированная обратная связь: Интеграция энкодера может упростить управление с обратной связью.

Для OEM-производителей лазерных сварочных головок и автоматизированного сварочного оборудования эти факторы могут быть столь же важны, как крутящий момент и точность позиционирования.

Когда следует рассматривать гармонический поворотный актуатор для лазерной сварки с колебанием луча?

Гармонический поворотный актуатор стоит рассматривать, когда механизм лазерного колебания сочетает сложные механические требования.

Он может быть особенно привлекательным, когда применение требует:

• Компактного модуля поворотного движения

• Высокого выходного крутящего момента при ограниченном монтажном пространстве

• Малого люфта при многократном реверсировании

• Высокой крутильной жёсткости

• Точного углового позиционирования

• Обратной связи на основе энкодера

• Стабильного движения при динамической нагрузке

• Относительно большой оптической или механической вращающейся нагрузки

Напротив, если применение главным образом требует чрезвычайно высокочастотного движения очень лёгкого зеркала, гальванометрический сканер или двигатель прямого привода могут быть более подходящей архитектурой.

Поэтому актуатор следует выбирать в соответствии с фактическими требованиями к нагрузке и движению, а не просто выбирать технологию с наибольшей номинальной скоростью или разрешением.

Гармонический поворотный актуатор HONPINE для прецизионного лазерного движения

Для производителей лазерного оборудования, разрабатывающих механические головки с колебанием луча, поворотный актуатор следует рассматривать как модуль прецизионного движения, а не просто как редуктор.

Подходящее решение должно учитывать полную взаимосвязь между характеристиками двигателя, гармонической передачей, нагрузочной способностью выходного подшипника, обратной связью энкодера, механической жёсткостью, инерцией нагрузки и требованиями к управлению.

Решения HONPINE с гармоническими поворотными актуаторами могут рассматриваться для применений, где компактная поворотная ось должна сочетать высокую плотность крутящего момента, малый люфт, высокую жёсткость и точное управление положением.

В зависимости от архитектуры машины актуатор может быть интегрирован непосредственно в лазерную головку с колебанием луча или использоваться в качестве прецизионной поворотной оси для связанных механизмов позиционирования и управления лучом.

Ключевое преимущество заключается в возможности создания более компактной и интегрированной архитектуры движения при сохранении механических характеристик, необходимых для прецизионного автоматизированного оборудования.

Заключение

Характеристики системы лазерной сварки с колебанием луча зависят от гораздо большего, чем мощность лазера и параметры луча.

Когда колебание луча создаётся механическим поворотным механизмом, актуатор становится важной частью сварочной системы.

Малый люфт помогает поддерживать точное реверсивное движение. Высокая плотность крутящего момента позволяет актуатору приводить в действие более крупные нагрузки при ограниченном монтажном пространстве. Высокая жёсткость помогает сохранять угловую стабильность во время ускорения и замедления. Обратная связь энкодера обеспечивает управление положением по замкнутому контуру. Интегрированная конструкция может упростить механическую архитектуру компактных сварочных головок.

Эти характеристики делают гармонический поворотный актуатор особенно актуальным для лазерной сварки компонентов аккумуляторов, шин EV, электрических соединений, прецизионной электроники, медицинских устройств, роботизированной сварки, аэрокосмических компонентов и специализированного автоматизированного сварочного оборудования.

Правильное решение не обязательно представляет собой самый быстрый двигатель или энкодер с наибольшим разрешением.

Лучший подход — согласовать архитектуру поворотного движения с фактическими требованиями колебательного механизма:

Инерция нагрузки → Крутящий момент → Частота → Ускорение → Люфт → Жёсткость → Обратная связь → Монтажное пространство

Когда эти параметры оцениваются совместно, гармонический поворотный актуатор может стать больше, чем компонентом передачи. Он может служить платформой прецизионного поворотного движения, которая позволяет механической лазерной головке с колебанием луча точно и стабильно воспроизводить запрограммированную траекторию луча.

Для производителей лазерного оборудования, переходящих к более компактным, автоматизированным и высокоточным сварочным системам, интеграция подходящей технологии поворотного движения в колебательный механизм может стать важным шагом для повышения производительности машины и упрощения конструкции оборудования.
