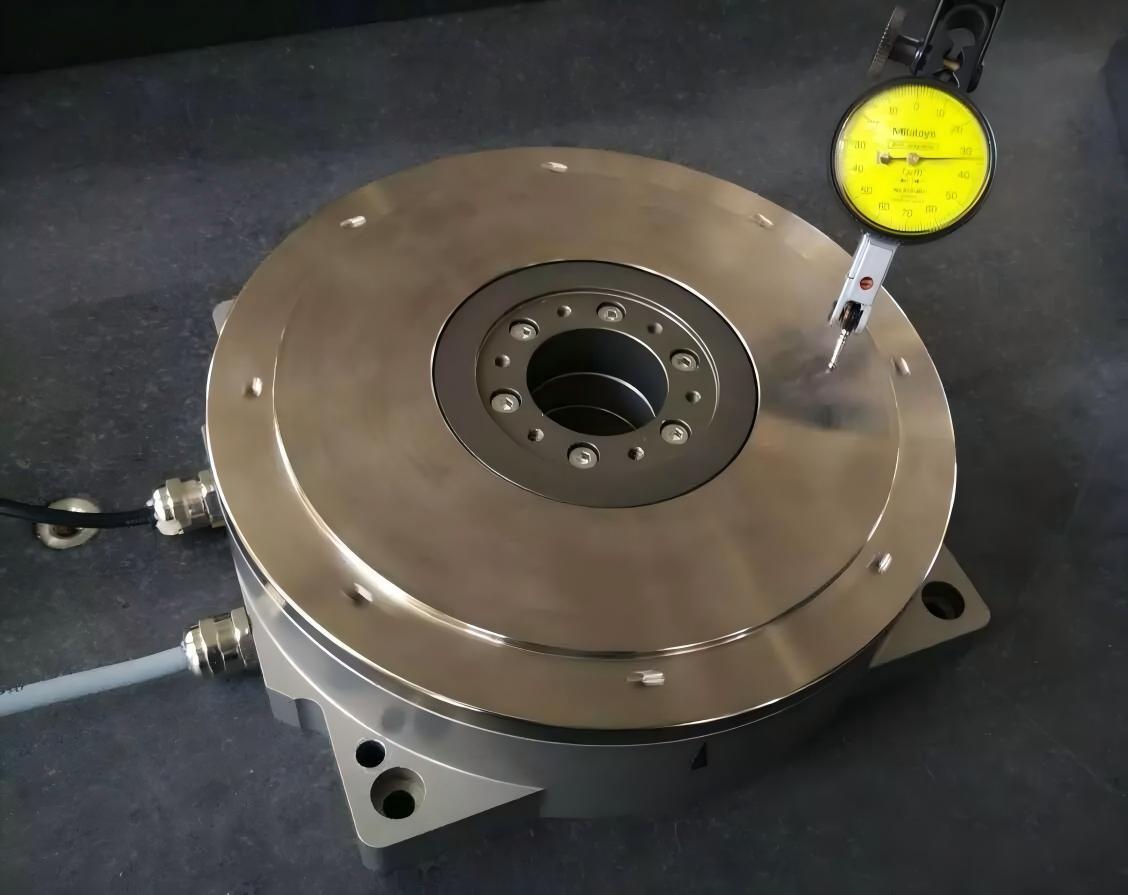

Сверхтонкий поворотный привод с прямым приводом для высокоточной автоматизации и контроля

Введение

По мере того, как оборудование для контроля полупроводников, оптического контроля, сортировки микросхем, автоматизированного оптического контроля и другие прецизионные автоматизированные системы становятся все более компактными, система вращательного движения внутри машины сталкивается со сложным сочетанием требований: она должна обеспечивать точное угловое позиционирование, занимая при этом очень мало места для установки. Традиционные вращательные механизмы могут требовать дополнительных редукторов, компонентов трансмиссии, муфт и внешних конструкций, что затрудняет поддержание как компактности, так и точности движения.

Сверхтонкий поворотный привод с прямым приводом предлагает иной подход. Благодаря интеграции двигателя с прямым приводом в плоскую вращающуюся платформу, крутящий момент может передаваться непосредственно на вращающийся стол без промежуточного редуктора. Это исключает механические передаточные механизмы, которые могут вызывать люфт, и упрощает общую архитектуру привода.

Для производителей оборудования, разрабатывающих компактные машины для контроля полупроводниковых компонентов, оптические системы юстировки, станции сортировки чипов, оборудование для контроля фотоэлектрических пластин или лабораторные калибровочные платформы, этот тип роторного двигателя с прямым приводом может стать практичным решением, когда требуется высокая точность позиционирования, плавное движение на низких скоростях, компактные размеры и упрощенная механическая интеграция.

Почему для компактного автоматизированного оборудования требуется иное решение для вращательного движения?

В традиционном вращательном механизме двигатель часто соединяется с нагрузкой через редуктор, ремень, муфту или другие компоненты трансмиссии. Хотя такая архитектура может обеспечить требуемый крутящий момент и преобразование скорости, каждый дополнительный механический компонент вносит потенциальные источники ошибок, механических зазоров, допусков при сборке, вибрации или требований к техническому обслуживанию.

Это особенно важно в прецизионном контрольно-измерительном оборудовании. Когда камеру, оптическую линзу, полупроводниковую пластину или прецизионную заготовку необходимо повернуть на очень малый угол, привод вращения должен не только достичь заданного положения, но и поддерживать плавное и повторяемое движение на протяжении всего процесса контроля.

Задача становится еще сложнее, когда само оборудование имеет очень компактную механическую компоновку. Под рабочей платформой может быть ограниченное пространство, а кабели, оптические компоненты, датчики и другие механизмы необходимо установить вокруг оси вращения.

В подобных ситуациях уменьшение общей высоты поворотного механизма может быть столь же важным, как и повышение точности его позиционирования.

Именно здесь сверхтонкий поворотный привод с прямым приводом приобретает особую ценность.

Прямой привод исключает промежуточный узел между двигателем и поворотным столом.

Основное преимущество двигателя прямого привода (DD Motor) заключается в том, что он напрямую приводит в движение вращающуюся нагрузку, а не использует традиционный механический редуктор.

Такая архитектура позволяет значительно упростить трансмиссионную цепь. Благодаря отсутствию промежуточного редуктора между двигателем и поворотным столом, система исключает люфт и ошибки передачи, связанные с механическими редукторами.

Для точного поворотного позиционирования это означает, что заданное угловое перемещение может передаваться непосредственно на рабочую платформу.

Это особенно полезно, когда для работы требуются крайне малые угловые корректировки, а не просто высокая скорость вращения. Например, при контроле полупроводниковых пластин поворотный стол может вращаться с контролируемой скоростью, в то время как система машинного зрения непрерывно захватывает изображения с разных угловых положений. Стабильная система прямого привода помогает поддерживать постоянное движение без добавления дополнительных передаточных ступеней между двигателем и заготовкой.

Важно различать прямой привод и редукторный поворотный привод. Редуктор крутильных колебаний или планетарный редуктор могут обеспечить высокий выходной крутящий момент за счет снижения скорости, в то время как двигатель с прямым приводом создает крутящий момент непосредственно на оси вращения. Поэтому подходящая архитектура зависит от крутящего момента, скорости, инерции, точности и доступного монтажного пространства, необходимых для конкретного применения.

Ультратонкая конструкция решает проблемы, связанные с занимаемым пространством для установки.

Для многих автоматизированных машин доступное монтажное пространство определяется всей машиной целиком, а не самой осью вращения. Обычный поворотный механизм может потребовать значительного вертикального пространства, поскольку двигатель, редуктор, муфта и опорная конструкция расположены вдоль пути передачи.

В сверхтонком поворотном столе используется плоская дискообразная конструкция, позволяющая уменьшить высоту всего поворотного узла. Это упрощает встраивание поворотного механизма непосредственно в платформу оборудования, вместо установки под ним крупного привода.

Это конструктивное преимущество особенно полезно для компактных контрольно-измерительных машин и лабораторного оборудования, где доступное пространство по оси Z ограничено.

Прочный поворотный стол также обеспечивает стабильную рабочую поверхность. На платформе могут быть расположены стандартизированные монтажные отверстия, позволяющие устанавливать заготовки, приспособления, оптические компоненты или контрольно-измерительные инструменты непосредственно на вращающуюся поверхность.

Вместо того чтобы проектировать дополнительную механическую монтажную конструкцию вокруг двигателя, производители оборудования могут интегрировать вращающийся узел непосредственно в архитектуру машины.

Высокоточное вращение без механического люфта

Люфт является одним из важных факторов, влияющих на точность позиционирования при вращении.

В традиционном зубчатом вращательном механизме механический зазор между компонентами трансмиссии может создавать разницу между заданным движением и фактическим движением выходного вала, особенно при изменении направления вращения.

В поворотном столе с прямым приводом исключается механический редуктор из цепи передачи. В результате отсутствует люфт редуктора между двигателем и поворотной платформой.

Это делает данную архитектуру особенно привлекательной для приложений, связанных с частыми перемещениями на небольшие углы, двунаправленным позиционированием и непрерывным сканированием.

Например, в оптической системе юстировки поворотный стол может многократно перемещаться вперед и назад на очень малые углы, в то время как система технического зрения контролирует результат юстировки. Архитектура с прямым приводом может обеспечить более плавное двунаправленное движение без внесения механического люфта, связанного с редуктором.

В полупроводниковых и оптических приложениях, где угловые ошибки могут напрямую влиять на результаты контроля, это может стать существенным преимуществом на системном уровне.

Почему система прямого привода ценна для контроля полупроводниковых пластин?

Контроль полупроводниковых компонентов — хороший пример того, где необходимо одновременно достичь компактности и точности.

В процессе контроля качества кремниевых пластин заготовка может вращаться непрерывно или с шагом, в то время как камера, микроскоп или оптическая система контроля захватывают изображения. Вращательное движение должно быть достаточно стабильным для поддержания качества изображения, а также обеспечивать точное угловое позиционирование.

Сверхтонкий поворотный стол с прямым приводом может быть интегрирован непосредственно в инспекционную платформу. Пластина или зажим могут быть установлены на прочном поворотном столе, а двигатель с прямым приводом обеспечивает контролируемое угловое перемещение.

Такая архитектура может помочь решить ряд распространенных проблем проектирования оборудования, включая ограниченное пространство для установки, нежелательный люфт в цепи передачи, механическую вибрацию, сложные конструкции линий электропередачи и трудности с прокладкой кабелей.

Для высокоскоростного контрольно-измерительного оборудования преимущество заключается не только в «высокой точности». Более важным преимуществом является то, что система вращательного движения может стать более простой частью общей архитектуры машины.

Применение в высокоскоростном оборудовании для сортировки щепы.

Системы сортировки щепы предъявляют различные требования к вращательному движению.

Вращательная ось может выполнять многократные индексирующие движения, быстрое ускорение и замедление, а также точное позиционирование перед проверкой, сортировкой, отбором или перемещением микросхемы.

В подобных приложениях уменьшение количества цепей механической передачи может помочь упростить систему движения. Архитектура с прямым приводом позволяет вращающейся платформе реагировать непосредственно на команды двигателя, не дожидаясь передачи движения через редуктор.

В результате получилось компактное решение для вращательного перемещения, подходящее для автоматизированных станций, где необходимо одновременное использование высокоскоростного индексирования и точного позиционирования.

Плоская конструкция также упрощает интеграцию вращающейся платформы в компактные компоновки оборудования, особенно в тех случаях, когда необходимо разместить несколько механизмов контроля или сортировки вокруг небольшой рабочей зоны.

Для юстировки оптической линзы требуется плавное микроперемещение.

Оптические системы часто требуют чрезвычайно точной угловой регулировки.

В процессе юстировки линз или коаксиальной калибровки системе может потребоваться совершать очень небольшие перемещения, одновременно отслеживая оптический сигнал или изображение, полученное датчиком.

Вращательный механизм, создающий вибрацию, механический люфт или непостоянное движение на низких скоростях, может затруднить этот процесс.

Роторный двигатель с прямым приводом обеспечивает крутящий момент непосредственно на оси вращения, что делает его подходящим для применений, где плавное вращение на низких скоростях и точная угловая регулировка важнее, чем механическое передаточное число.

Компактная конструкция также позволяет расположить ось вращения близко к оптическим компонентам, что помогает разработчикам оборудования уменьшить габариты всего механизма юстировки.

Стабильное вращение для систем автоматического оптического контроля.

Оборудование для автоматического оптического контроля требует получения непрерывных изображений по всей зоне контроля.

Когда дисплейная панель, электронный компонент или другая деталь устанавливается на вращающуюся платформу, вращательное движение должно оставаться плавным, в то время как система машинного зрения непрерывно захватывает изображения.

Резкое изменение скорости или небольшие механические погрешки могут повлиять на качество изображения и согласованность результатов контроля.

Сверхтонкий поворотный стол с прямым приводом обеспечивает непрерывное вращательное движение, сохраняя при этом компактную конструкцию станка. Прочная платформа обеспечивает стабильную поверхность для крепления заготовки или приспособления, а архитектура с прямым приводом исключает люфт в передаче, характерный для традиционных зубчатых механизмов.

Благодаря этому архитектура подходит для автоматизированного оптического контроля, оптического контроля, контроля электронных компонентов и систем прецизионного машинного зрения.

Компактное решение для контроля фотоэлектрических пластин

Аналогичные требования к перемещению можно найти и при контроле фотоэлектрических пластин.

Для выявления дефектов поверхности, отклонений в размерах или других производственных аномалий кремниевые пластины и другие тонкие заготовки могут потребовать многоуглового контроля.

Поворотный стол должен обеспечивать стабильное движение, не занимая при этом чрезмерного пространства вокруг зоны осмотра.

Сверхтонкая поворотная платформа с прямым приводом может быть встроена непосредственно в компактное оборудование для контроля фотоэлектрических элементов, что позволяет размещать зажимное устройство для пластин и систему контроля близко друг к другу.

Таким образом, для производителей оборудования преимущество заключается не только в самом двигателе. Это возможность создать более компактную и простую конструкцию роторного инспекционного оборудования.

В каких случаях инженерам следует выбирать поворотный стол с прямым приводом?

Поворотный стол с прямым приводом особенно заслуживают внимания, когда станок предъявляет одновременно несколько требований.

Если для оборудования требуется высокая точность углового позиционирования, частое двунаправленное перемещение, плавное вращение на низких скоростях, компактное вертикальное пространство для установки и простая конструкция механической передачи, то прямой привод может стать подходящим вариантом.

Напротив, если для работы требуется чрезвычайно высокий крутящий момент при низкой частоте вращения двигателя, значительное механическое передаточное отношение или большое отношение нагрузки к двигателю, более подходящим решением может быть редуктор, такой как гармонический редуктор или прецизионный планетарный редуктор.

Поэтому выбор должен основываться на фактическом профиле движения, а не просто на выборе технологии с наивысшей номинальной точностью.

Поворотный стол с прямым приводом против поворотного механизма с зубчатой передачей

Для разработчиков оборудования ключевое различие заключается в архитектуре трансмиссии.

В редукторном поворотном механизме двигатель и редуктор преобразуют скорость в выходной крутящий момент. Это обеспечивает высокую плотность крутящего момента и компактную радиальную конструкцию, что делает гармонические и планетарные передачи привлекательными для многих применений в автоматизации.

В поворотном столе с прямым приводом отсутствует редуктор, и двигатель расположен непосредственно на оси вращения. Это позволяет уменьшить погрешности механической передачи и обеспечить высокую скорость вращения.

Таким образом, двигатели с прямым приводом и гармонические преобразователи не являются конкурирующими технологиями во всех областях применения. Они решают разные инженерные задачи.

Для систем точного контроля, где критически важны малый люфт, прямая передача крутящего момента, плавное движение и сверхтонкая конструкция, прямой привод может быть весьма выгодным. Для применений, требующих высокого выходного крутящего момента, высоких передаточных чисел и большей механической грузоподъемности, более подходящим может быть гармонический или планетарный привод.

Это различие также предоставляет производителям оборудования большую гибкость при проектировании различных поколений автоматизированного оборудования.

Предназначен для интеграции в компактное автоматизированное оборудование.

Одним из наиболее практических преимуществ сверхтонкого поворотного стола с прямым приводом является то, что его можно рассматривать не просто как двигатель, а как модуль перемещения.

Поворотная платформа обеспечивает прямую поверхность для монтажа, а плоская конструкция позволяет интегрировать устройство в раму станка. Стандартные монтажные отверстия упрощают установку зажимного приспособления, а прочная платформа может непосредственно поддерживать заготовку или инструмент.

Это снижает потребность в дополнительных муфтах, монтажных кронштейнах и элементах трансмиссии.

Для производителей оборудования это может означать более чистую механическую конструкцию, упрощенную сборку, уменьшение монтажного пространства и большую свободу при размещении датчиков и контрольно-измерительных компонентов.

Решения HONPINE для прямого привода в прецизионном оборудовании

Компания HONPINE разрабатывает прецизионные компоненты для робототехники, автоматизации, полупроводникового оборудования, оптических систем, станков с ЧПУ и других высокоточных применений.

Для применений, требующих прямого вращательного движения, технология DD Motor обеспечивает высокоскоростное и высокоточное вращательное движение без промежуточного редуктора.

Когда для применения требуются более высокие передаточные числа и выходной крутящий момент, компания HONPINE также предлагает редукторы и поворотные актуаторы с гармоническими колебаниями. Для применений, где требуется высокая плотность крутящего момента и точная передача, но архитектура движения лучше подходит для зубчатой передачи, в качестве альтернативы предлагаются прецизионные планетарные редукторы.

В робототехнических приложениях эти технологии могут быть дополнительно объединены с двигателями для шарнирных соединений роботов HONPINE и интегрированными модулями шарнирных соединений роботов, что позволяет производителям оборудования выбирать архитектуру движения в соответствии с фактическими требованиями каждой оси.

Это сводит процесс выбора не столько к выбору единственной «лучшей» технологии передачи, сколько к подбору оптимального решения для перемещения в зависимости от конкретного применения.

Заключение

Разработка компактного полупроводникового, оптического, AOI, фотоэлектрического оборудования и лабораторной автоматизации предъявляет новые требования к системам вращательного движения. Инженерам все чаще необходимо добиваться высокой точности позиционирования без ущерба для компактности машины, скорости отклика или механической простоты.

Сверхтонкий поворотный стол с прямым приводом отвечает этим требованиям, сочетая плоскую, компактную конструкцию с прямой передачей крутящего момента и безлюфтовым вращательным движением. Прочная рабочая платформа и стандартизированный монтажный интерфейс также упрощают прямую интеграцию в компактное автоматизированное оборудование.

Для систем контроля полупроводниковых пластин, сортировки чипов, юстировки оптических линз, автоматического оптического контроля, контроля фотоэлектрических пластин и прецизионной калибровки ключевой вопрос заключается не просто в том, какой крутящий момент может создать роторный двигатель. Более важный вопрос заключается в том, может ли вся конструкция роторного двигателя обеспечить необходимую точность, плавность хода, быстродействие и эффективность установки в пределах доступного машинного пространства.

Именно здесь сверхтонкий роторный двигатель с прямым приводом и поворотный стол могут обеспечить существенное инженерное преимущество.
