Встроенные и внешние датчики крутящего момента в модуле роботизированных суставов: инженерные компромиссы и будущие тенденции

В последние годы с быстрым ростом человекоподобных роботов и коллаборативных роботов высокоточное управление усилием стало ключевой возможностью для обеспечения соответствия и безопасного взаимодействия. В основе этой возможности лежит критически важный компонент внутри модуля роботизированного сустава: датчик момента, отвечающий за восприятие усилия.

Однако способ установки датчиков момента напрямую определяет производительность, надежность и стоимость сустава. Сегодня на рынке доминируют два основных технических подхода: встроенные (интегрированные) и внешние (дополнительные) датчики момента.

Это различие выходит за рамки простого "встроенного" и "прикрепленного". Основное отличие заключается в том, является ли структура измерения момента неотъемлемой частью механической цепи передачи и интегрирована ли она в сам сустав.

1. Встроенные датчики момента: "родное ядро" интегрированных суставов

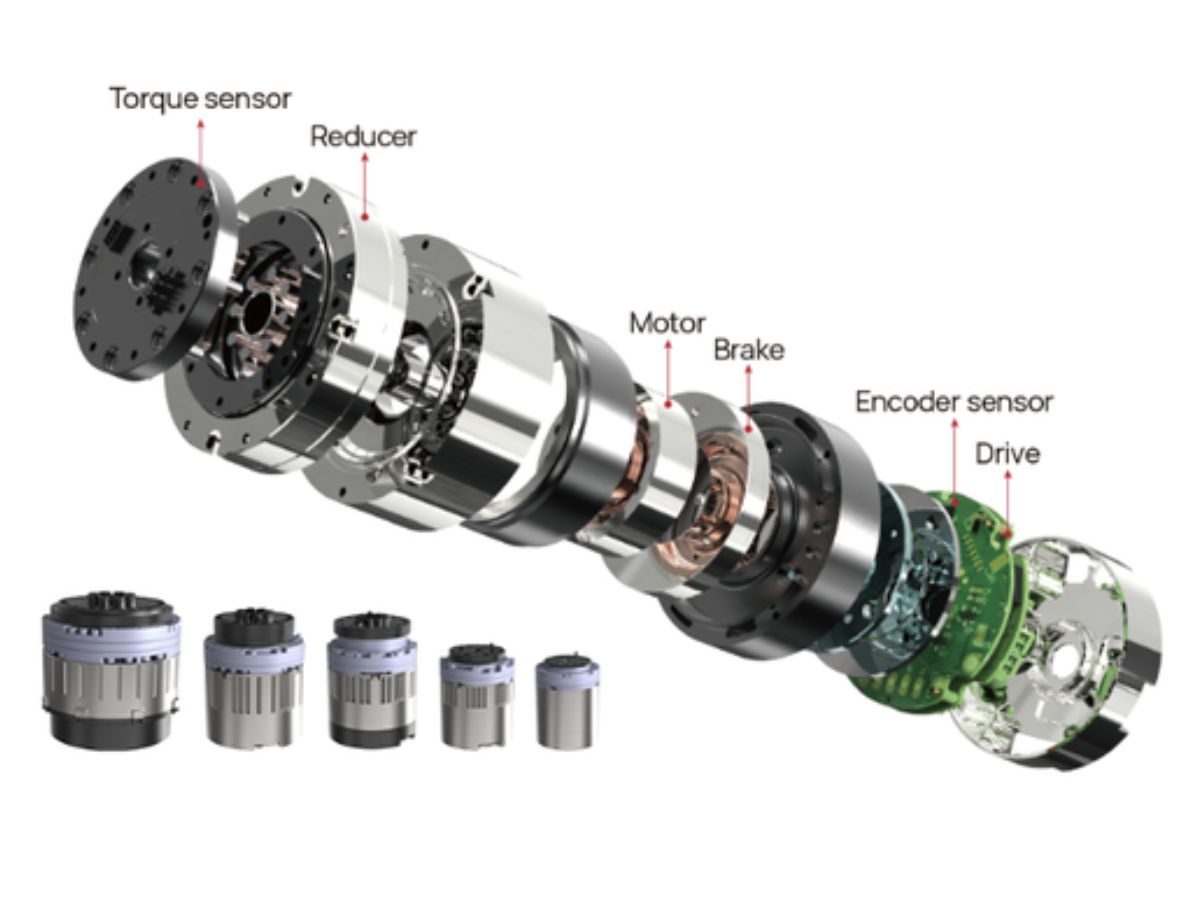

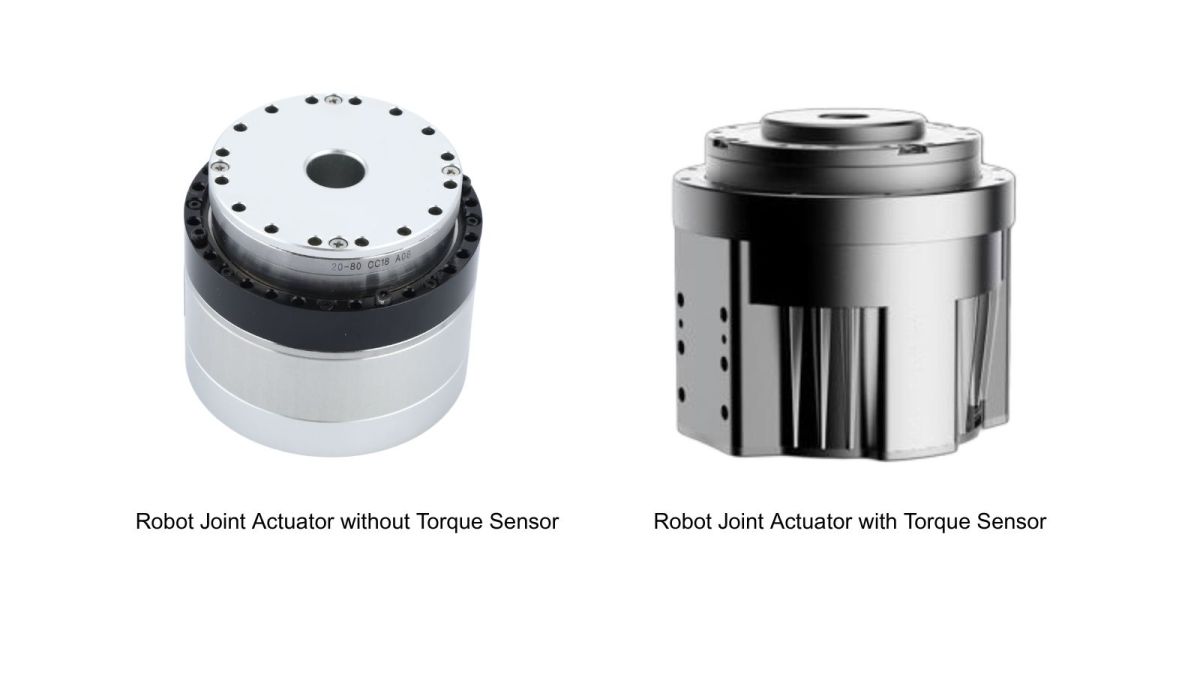

Встроенные датчики момента глубоко интегрированы в структуру сустава, становясь четвертым ключевым компонентом наряду с двигателем, редуктором и энкодером. Это позволяет создать полностью интегрированную систему, объединяющую привод, передачу, измерение и управление.

Распространенные методы реализации

Измерение на основе тензодатчиков

Тензодатчики наносятся на такие компоненты, как выходной фланец, полый вал или специальный упругий элемент. Момент рассчитывается путем измерения малых деформаций кручения. Это наиболее классический и широко используемый метод.

Магнитное / магнитоупругое измерение

Момент определяется путем измерения угловых различий с помощью магнитных колец или изменений магнитных свойств материала. Этот бесконтактный метод обеспечивает отличную герметизацию и устойчивость к маслам и загрязнениям, что делает его быстро растущим трендом.

Конструкция с повторным использованием элементов

Существующие упругие элементы, такие как гибкое колесо в гармонических передачах или выходные фланцы, повторно используются в качестве чувствительных элементов. Этот подход требует продвинутого механического разделения для избежания влияния осевых сил и изгибающих моментов.

Преимущества

Компактность и легкий дизайн

Не добавляет дополнительной осевой длины, позволяя создавать ультракомпактные модули суставов и улучшая соотношение грузоподъемности к весу.

Высокая надежность и защита

Внутренняя разводка позволяет обеспечить полную герметизацию (высокий класс IP), защищая от пыли, воды и механического износа.

Превосходные динамические характеристики

Высокая жесткость конструкции и низкая инерция поддерживают высокую полосу пропускания и отзывчивое управление усилием.

Высокая согласованность продукции

Предварительная калибровка на заводе обеспечивает интеграцию по принципу "подключи и работай", снижая сложность системы.

Проблемы

Высокая сложность проектирования

Требуется решение вопросов прочности, жесткости, защиты от перегрузки, компенсации температурного дрейфа и разделения многокоординатных воздействий в ограниченном пространстве.

Ограниченная ремонтопригодность

Отказ датчика часто требует возврата всего модуля сустава для ремонта, что приводит к длительному простою.

Скрытые риски перегрузки

Внешние удары могут вызвать необратимые микроповреждения или нулевой дрейф, которые невозможно визуально обнаружить.

Типичные применения

Человекоподобные роботы

Коллаборативные роботы (коботы)

Четвероногие роботы

Экзоскелеты

Ловкие роботизированные руки

Эти применения ориентированы на компактность, легкий дизайн и высокую надежность при массовом производстве.

2. Внешние датчики момента: гибкие и независимые модули измерения

Внешние датчики момента - это стандартизированные автономные компоненты, устанавливаемые между выходом сустава и нагрузкой через фланцы или муфты.

Распространенные методы реализации

Фланцевые датчики момента

Устанавливаются между выходным фланцем сустава и нагрузкой, выступая в роли измерительного кольца. Это наиболее распространенный подход.

Валковые / полые валковые датчики

Монтируются непосредственно на передаточный вал, подходят для специфических пространственных конфигураций.

Оценка по току двигателя (виртуальное измерение)

Хотя и не является физическим датчиком, момент оценивается по току двигателя в бюджетных приложениях. Однако точность страдает от трения, температурного дрейфа и КПД редуктора, что делает этот метод непригодным для высокоточного управления усилием. Широко используется в робототехнике с ограниченным бюджетом.

Преимущества

Высокая гибкость и ремонтопригодность

Датчики могут быть быстро заменены, минимизируя простой. Идеально для НИОКР и итеративной разработки.

"Золотой стандарт" для калибровки

Высокоточные сертифицированные датчики могут использоваться для проверки и калибровки встроенных решений.

Широкий выбор и зрелая технология

Доступно большое разнообразие продуктов с различными диапазонами, точностью и интерфейсами (например, CAN, EtherCAT).

Проблемы

Увеличение размера и ухудшение эстетики

Добавляет осевую длину и объем, делая суставы менее компактными.

Снижение жесткости системы

Дополнительные интерфейсы и упругие элементы могут ограничивать полосу пропускания управления и вносить ошибки совмещения.

Проблемы защиты и кабелей

Открытая разводка требует дополнительной защиты от пыли, жидкостей и механических нагрузок.

Типичные применения

НИОКР и испытательные платформы

Высоконагруженные или ударные среды (с использованием расходных датчиков)

Проекты модернизации или доработки

3. Ключевое сравнение: встроенные и внешние датчики момента

4. Руководство по выбору: как выбрать правильное решение

Основное решение

Если ваша цель - продукт и массовое производство, с приоритетом компактности, легкого дизайна, надежности и чистой интеграции →

Выберите встроенные датчики момента.

Если вы занимаетесь НИОКР, прототипированием, тестированием или требуете высокой гибкости и простого обслуживания →

Выберите внешние датчики момента.

Ключевые критерии проверки (для обоих подходов)

Производительность разделения по осям

Проверьте спецификации на устойчивость к изгибающим моментам и осевым нагрузкам (например, <2% от полной шкалы).

Защита от перегрузки и восстановление нуля

Убедитесь, что датчик сохраняет точность после условий перегрузки 2× или 5×.

Жесткость монтажа (критично для внешних датчиков)

Правильная плоскостность, жесткость и совмещение крайне важны - плохая установка может ухудшить характеристики даже лучших датчиков.

Встроенные датчики момента представляют будущее высокоинтегрированных роботизированных суставов, обеспечивая масштабируемое, высокопроизводительное и экономически эффективное массовое производство. В то же время внешние датчики сохраняют свою ценность в гибкости, проверке и адаптивности.

Не существует абсолютно "лучшего" решения - только то, которое лучше всего подходит для вашего применения. Понимание этих инженерных компромиссов позволяет оснастить вашего робота наиболее подходящим "осязанием", достигая оптимального баланса между точностью, надежностью и стоимостью.
