Микрогармонический редуктор для запястий, пальцевых кистей и суставов головы роботов-гуманоидов

Почему микроредукторы Harmonic важны для гуманоидной робототехники？

Гуманоидные роботы развиваются в направлении более компактных конструкций, большей маневренности и размеров, более близких к человеческим. Эти разработки создают новые требования к системам передачи, используемым в их сочленениях.

Запястья, высокоточные кисти, пальцевые сочленения и сочленения головы гуманоидных роботов имеют особенно жесткие ограничения по пространству. Их системы передачи должны обеспечивать высокие передаточные отношения, малый люфт, высокую плотность крутящего момента и точное движение на низкой скорости без существенного увеличения размера или массы сочленения.

Именно здесь становится актуальным Micro Harmonic Reducer.

В отличие от полностью собранного робочего привода, Harmonic Reducer представляет собой прецизионный компонент передачи, преобразующий высокоскоростное вращение двигателя в управляемое выходное движение с высоким крутящим моментом. При интеграции с безрамным моментным двигателем, энкодером и подшипником он может стать частью компактного сочленения гуманоидного робота.

Поэтому для производителей, разрабатывающих компактные сочленения гуманоидных роботов, редуктор играет важную роль в определении размера, точности и механических характеристик готового сочленения.

Micro Harmonic Reducer для сочленений запястья гуманоидного робота

Запястье гуманоидного робота соединяет предплечье с высокоточной кистью и обычно должно выдерживать как вес кисти, так и внешние нагрузки, возникающие при захвате и манипулировании объектами.

Одновременно запястье должно размещаться в относительно небольшом механическом пространстве.

Micro Harmonic Reducer может обеспечивать высокое передаточное отношение в компактной конструкции передачи, позволяя относительно небольшому двигателю создавать требуемый выходной крутящий момент.

Его характеристики малого люфта также имеют большое значение для сочленений запястья, которые часто выполняют регулировки на малые углы и изменяют направление вращения.

Типовая архитектура сочленения запястья может включать безрамный моментный двигатель, Micro Harmonic Reducer, энкодер и перекрестно-роликовый подшипник. Если редуктор имеет полую конструкцию, кабели и провода датчиков могут проходить через центральное отверстие, помогая инженерам создать более организованную внутреннюю структуру.

Таким образом, основная ценность редуктора для запястий гуманоидных роботов заключается в сочетании компактной передачи, высокого передаточного отношения, малого люфта и высокой плотности крутящего момента.

Micro Harmonic Reducer для высокоточных кистей гуманоидных роботов

Высокоточная кисть предъявляет еще более высокие требования к миниатюризации редуктора.

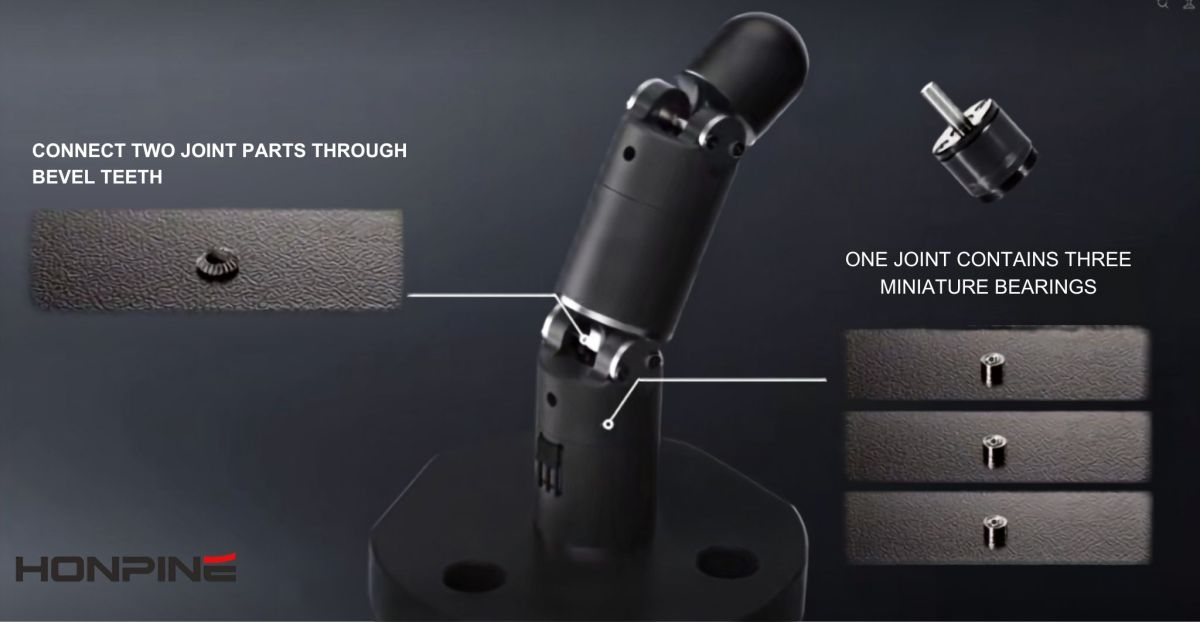

Кисть гуманоидного робота может содержать несколько независимо управляемых пальцевых сочленений. Если каждый компонент передачи имеет слишком большой размер, пальцы становятся толще и тяжелее, что может повлиять на общую конструкцию кисти и ее способность выполнять манипуляции, аналогичные человеческим.

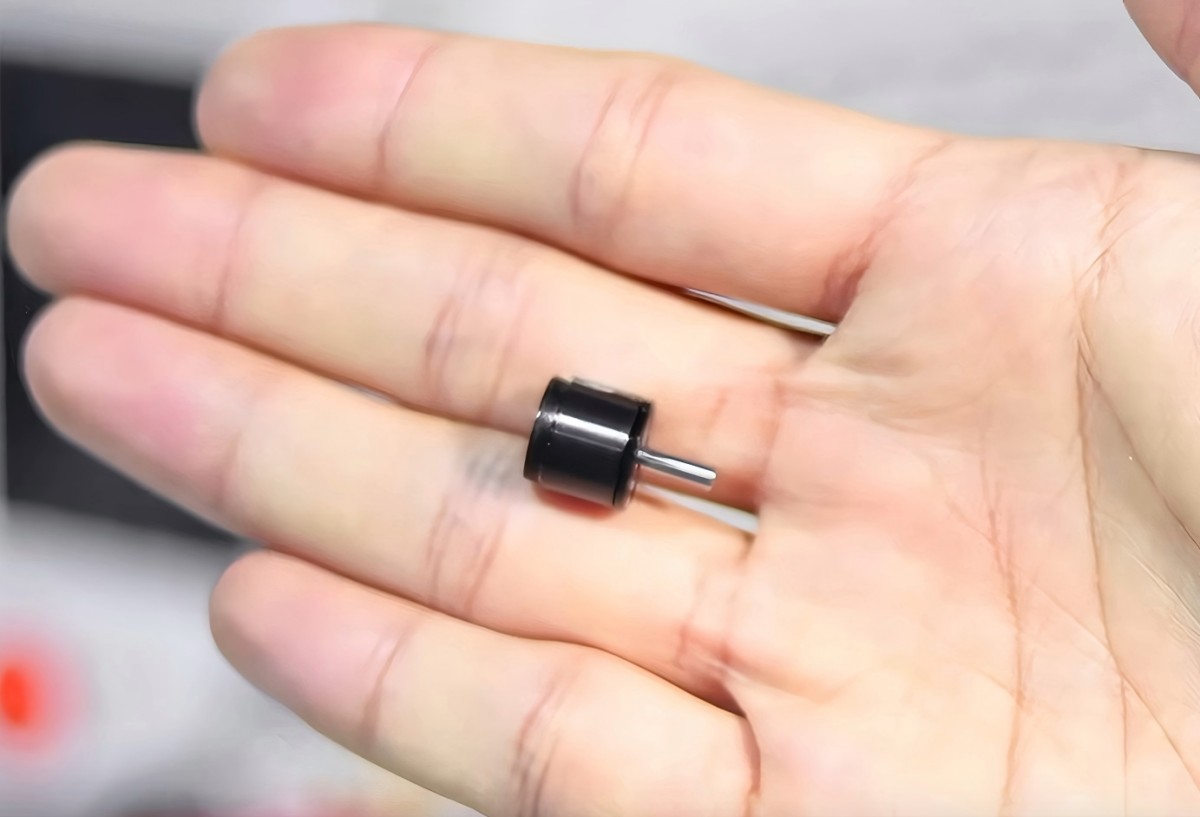

Миниатюрная Harmonic-передача может быть непосредственно интегрирована в отдельные пальцевые сочленения.

Micro Harmonic Reducer обеспечивает необходимое снижение скорости и увеличение крутящего момента, сохраняя компактную конструкцию вращательной передачи.

Это делает его особенно актуальным для пальцевых сочленений роботов, где монтажное пространство крайне ограничено.

Почему микродвижения на низкой скорости важны для пальцевых сочленений роботов？

Высокоточные кисти гуманоидных роботов выполняют множество движений, которые принципиально отличаются от движений обычных промышленных роботов.

Пальцу может потребоваться медленно перемещаться при контакте с объектом, выполнять небольшую корректировку положения после захвата или непрерывно регулировать свое положение во время манипулирования.

Эти операции предъявляют повышенные требования к следующим характеристикам:

малый люфт, плавность передачи, точное позиционирование и контролируемое движение на низкой скорости.

Micro Harmonic Reducer может обеспечивать точную механическую передачу между двигателем и пальцевым сочленением, поддерживая тонкие движения, необходимые для высокоточных манипуляций.

Это особенно важно для таких задач, как точный захват, перемещение объектов, манипулирование инструментами и сборка.

Micro Harmonic Reducer и миниатюрный ходовой винт для пальцевых сочленений

Миниатюрные ходовые винты широко применяются, когда механизму необходимо линейное движение. Однако пальцевое сочленение робота по своей сути является вращательным механизмом.

Ходовой винт преобразует вращательное движение в линейное и может потребовать дополнительных рычажных механизмов или механических компонентов для преобразования этого линейного движения во вращение пальца.

Micro Harmonic Reducer, напротив, обеспечивает прямую вращательную передачу и может быть размещен вокруг оси вращения пальцевого сочленения.

Таким образом, эти две технологии предназначены для различных механических задач. Миниатюрный ходовой винт может быть эффективен, когда требуется линейный привод, тогда как Micro Harmonic Reducer особенно подходит для компактных прецизионных вращательных сочленений.

Micro Harmonic Reducer для сочленений головы гуманоидного робота

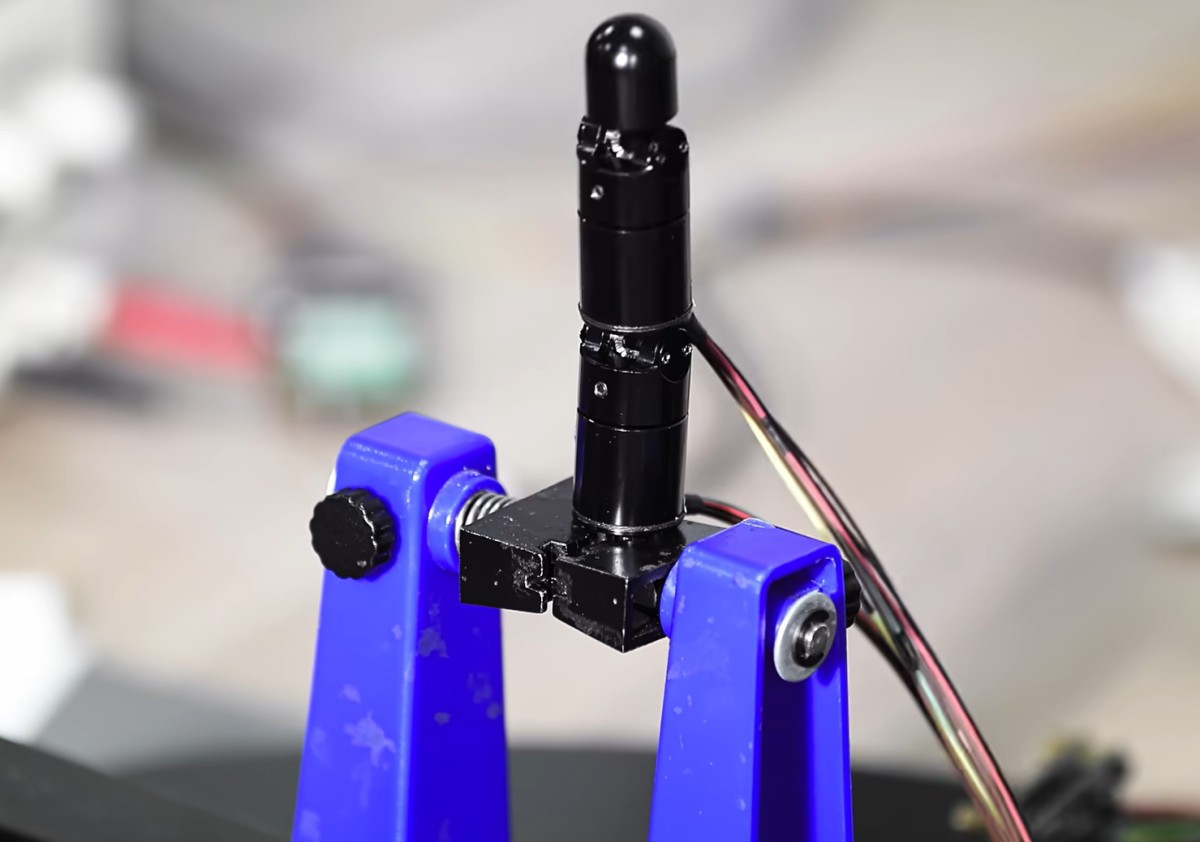

В головы гуманоидных роботов обычно интегрируются камеры, датчики глубины и другие компоненты восприятия. Эти системы требуют управляемых панорамных и наклонных движений при работе в компактной механической конструкции.

Micro Harmonic Reducer может использоваться в качестве прецизионного компонента передачи между двигателем и вращательным механизмом головы.

Его компактная конструкция и малый люфт могут обеспечивать точное позиционирование камер и других датчиков.

Для гуманоидных роботов, выполняющих отслеживание объектов, взаимодействие с людьми, визуальное позиционирование и восприятие окружающей среды, компактная Harmonic-передача может помочь обеспечить управляемое движение головы без необходимости в крупном редукторе.

Ключевые преимущества Micro Harmonic Reducer для гуманоидных роботов

Ценность Micro Harmonic Reducer в гуманоидной робототехнике обусловлена совокупностью нескольких характеристик.

Компактная передача

Миниатюрный Harmonic Reducer может обеспечивать относительно высокое передаточное отношение без использования нескольких ступеней зубчатой передачи, помогая уменьшить пространство, занимаемое системой передачи.

Высокая плотность крутящего момента

Запястья и пальцевые сочленения гуманоидных роботов имеют ограниченное монтажное пространство. Высокая плотность крутящего момента позволяет системе передачи обеспечивать требуемый выходной крутящий момент без излишнего увеличения размеров сочленения.

Малый люфт

Малый люфт важен для сочленений, которые часто изменяют направление или выполняют регулировки на малые углы. Он может улучшать соответствие между движением двигателя и фактическим движением сочленения.

Конструкция с полым валом

Полый Harmonic Reducer может обеспечивать центральный проход для кабелей двигателя, проводов энкодера и кабелей датчиков, что упрощает внутреннюю прокладку кабелей в компактных сочленениях гуманоидных роботов.

Простая интеграция с безрамными двигателями

Соосная конструкция Harmonic-передачи делает ее подходящей для интеграции с безрамными моментными двигателями. Вместе с энкодерами и подшипниками эти компоненты могут образовывать компактный узел передачи сочленения.

Выбор Micro Harmonic Reducer для сочленений гуманоидного робота

Самый маленький редуктор не обязательно является лучшим редуктором для каждого применения в гуманоидной робототехнике.

При выборе следует учитывать фактические требования каждого сочленения, включая номинальный крутящий момент, пиковый крутящий момент, выходную скорость, момент инерции нагрузки, ускорение, рабочий цикл, внешние нагрузки и доступное монтажное пространство.

Сочленение запястья обычно испытывает большие внешние нагрузки, чем пальцевое сочленение. Для пальцевого сочленения большее значение имеют диаметр, масса и точность на низкой скорости. Для сочленения головы более важными могут быть компактность, плавность движения и точность позиционирования.

Поэтому Micro Harmonic Reducer следует выбирать в соответствии с конкретными условиями эксплуатации и механическими требованиями каждого сочленения гуманоидного робота.

Заключение

Развитие гуманоидных роботов создает спрос на более компактные и высокоинтегрированные прецизионные системы передачи.

Запястью гуманоидного робота требуется компактный редуктор, способный выдерживать вес кисти и нагрузки при манипулировании. Высокоточная кисть и пальцевые сочленения робота требуют чрезвычайно малых компонентов передачи, способных поддерживать точное движение на низкой скорости без чрезмерного увеличения размера пальцев. Сочленения головы гуманоидного робота требуют компактной и точной передачи для позиционирования камер и датчиков.

Micro Harmonic Reducer отвечает этим требованиям благодаря компактной конструкции, высокому передаточному отношению, малому люфту и высокой плотности крутящего момента.

В сочетании с безрамным моментным двигателем, энкодером и подшипником редуктор может служить прецизионным ядром передачи компактного сочленения гуманоидного робота.

Для производителей, разрабатывающих запястья гуманоидных роботов, высокоточные кисти, пальцевые сочленения роботов и компактные механизмы головы, Micro Harmonic Reducers обеспечивают решение для прецизионной вращательной передачи, в котором размер, масса, люфт и плотность крутящего момента являются критически важными факторами конструкции.
