Двигатель прямого привода с полым валом для высокоточного позиционирования в тяжёлых условиях эксплуатации и промышленной автоматизации

Введение

В тяжелонагруженной автоматизации точность позиционирования часто ограничивается не самой системой управления, а механической передачей между двигателем и нагрузкой. Традиционные серводвигатели в сочетании с редукторами, ремнями или другими механизмами передачи включают дополнительные механические компоненты, которые могут создавать люфт, погрешности передачи, механические потери и требования к обслуживанию. Эти ограничения становятся все более заметными, когда оборудованию необходимо выполнять многократное индексирование, непрерывное вращение или высокоточное позиционирование при больших нагрузках.

ДвигательDirect Drive Motor использует принципиально иной подход. Вместо создания крутящего момента через отдельную ступень механической передачи двигатель приводит вращающуюся нагрузку непосредственно. Это устраняет необходимость в промежуточных шестернях и позволяет передавать крутящий момент напрямую на выходной вал. Для применений, требующих стабильного позиционирования, высокой повторяемости, плавного движения на низких скоростях и непрерывной работы при больших нагрузках, Direct Drive Torque Motor может обеспечить более эффективную механическую архитектуру.

Однако для разработчиков промышленного оборудования одного прямого привода недостаточно. Двигатель также должен соответствовать фактической нагрузке, моменту инерции, требованиям к позиционированию, монтажному пространству, прокладке кабелей и рабочему циклу машины. Именно поэтому прямоприводные двигатели с полым валом становятся особенно ценными в оборудовании с ЧПУ, производстве литиевых аккумуляторов, фотоэлектрическом оборудовании, системах оптической обработки, инспекции полупроводников и других автоматизированных производственных системах.

Почему традиционная механическая передача может стать ограничением?

Когда обычный серводвигатель соединен с редуктором или другим механизмом передачи, конечные характеристики позиционирования зависят от всей механической кинематической цепи, а не только от двигателя. Каждый дополнительный компонент передачи вносит потенциальные источники ошибок, включая люфт, упругую деформацию, трение, допуски сборки и износ.

Эти эффекты могут быть управляемыми в обычной автоматизации, но становятся более значимыми, когда машина многократно выполняет позиционирование на малые углы или работает под высокой нагрузкой в течение тысяч часов.

Например, при обработке на станке с ЧПУ тяжелую заготовку может потребоваться поворачивать в несколько технологических положений. Если система передачи имеет люфт или механическую податливость, изменение направления вращения может вызвать небольшую ошибку позиционирования до того, как нагрузка фактически начнет двигаться. Контроллер уже может достичь заданного положения, тогда как заготовка еще не полностью последовала за ним.

Direct Drive Torque Motor устраняет значительную часть этой механической сложности, поскольку крутящий момент двигателя прикладывается непосредственно к вращающейся нагрузке. Благодаря меньшему количеству компонентов механической передачи между двигателем и заготовкой система может обеспечивать более плавное движение, снижение механических ошибок и более непосредственное управление выходным положением.

Это особенно важно для оборудования, в котором повторяемость и долгосрочная стабильность позиционирования важнее, чем простое достижение высокой скорости вращения.

Когда Direct Drive Motor больше подходит для тяжелых нагрузок?

Наиболее распространенное заблуждение о системах прямого привода заключается в том, что они подходят только для небольших высокоточных механизмов. В действительности крупные моментные двигатели могут специально разрабатываться для тяжелых нагрузок и непрерывной промышленной эксплуатации.

Ключевым фактором является не просто мощность двигателя, а соотношение между выходным крутящим моментом, моментом инерции нагрузки, ускорением, рабочим циклом и требуемой точностью позиционирования.

В тяжелонагруженном применении двигателю может потребоваться многократно разгонять крупное приспособление, останавливаться в заданном угловом положении, изменять направление и продолжать этот цикл в течение всего производственного процесса. Обычный двигатель с высокоредукторной передачей может обеспечить достаточный выходной крутящий момент, однако редуктор при этом также становится критическим компонентом кинематической цепи.

Правильно подобранный Direct Drive Motor может создавать крутящий момент непосредственно на вращающемся валу, сокращая количество механических интерфейсов между двигателем и нагрузкой. Это позволяет упростить механическую архитектуру, одновременно повышая быстродействие системы позиционирования.

Для производителей оборудования это означает, что цель проектирования меняется с простого вопроса: «Какое передаточное число следует использовать?» на более полезный вопрос: «Может ли двигатель прямого привода обеспечить необходимый непрерывный крутящий момент, пиковый крутящий момент, ускорение и характеристики позиционирования для фактической нагрузки?»

Такой подход особенно ценен при разработке специализированного автоматизированного оборудования.

Конструкция с полым валом решает не только задачу прокладки кабелей

Для промышленной автоматизации полый вал — это не просто конструктивная особенность. Он может напрямую влиять на общую архитектуру машины.

Обычный двигатель со сплошным валом требует прокладки кабелей, пневматических линий, вакуумных трубок, датчиков или других коммуникаций вокруг вращающегося механизма. По мере увеличения количества компонентов внешняя проводка становится сложнее и может мешать движению оборудования.

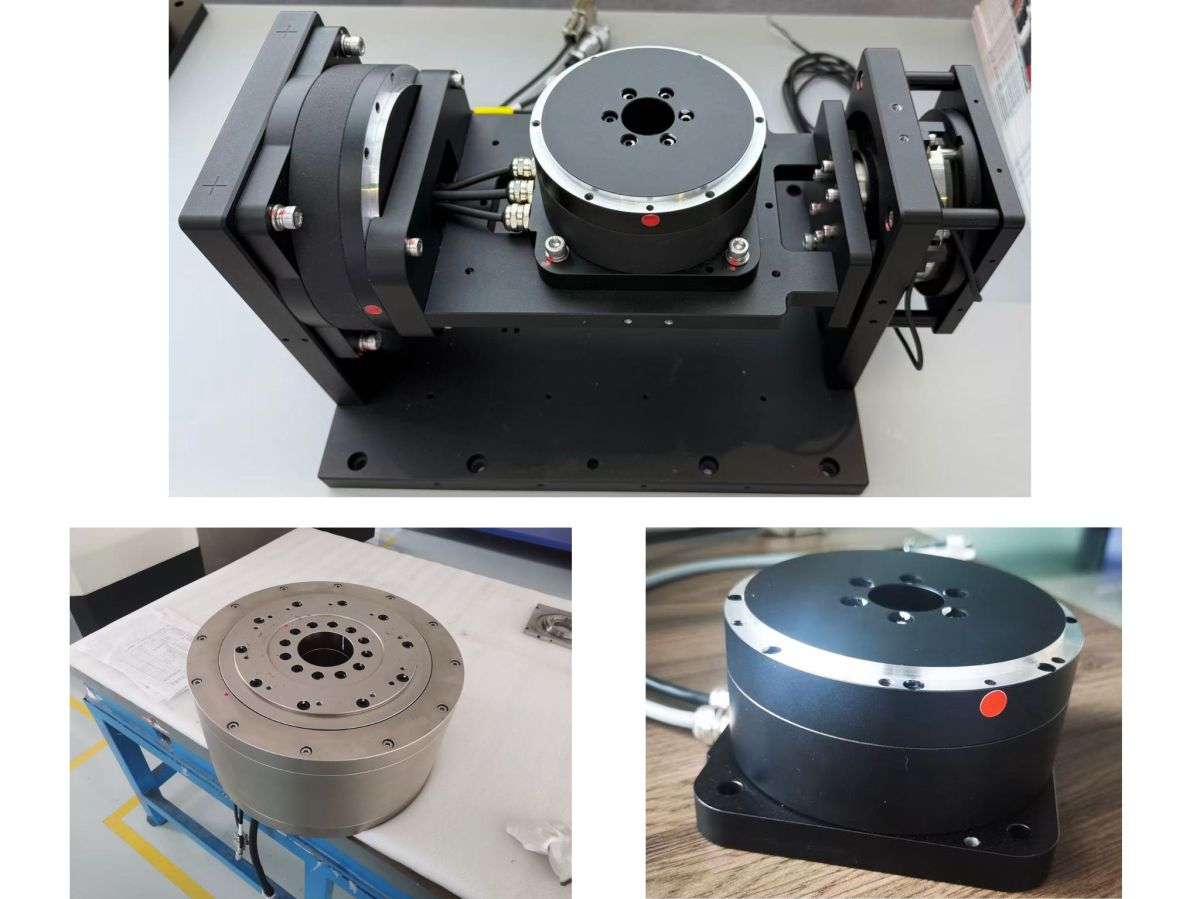

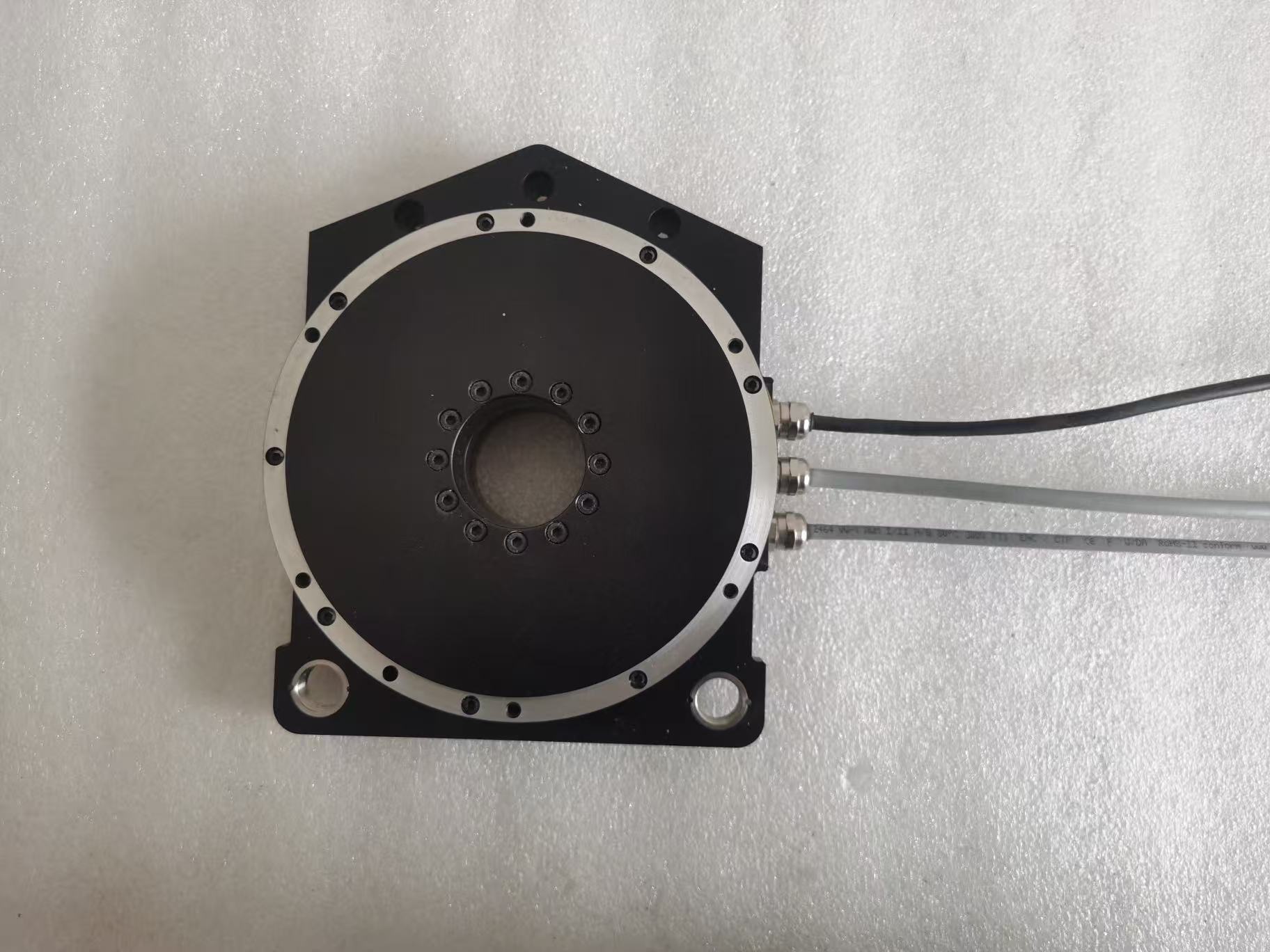

Hollow Shaft Direct Drive Motor обеспечивает внутренний канал через вращающийся вал. Кабели, пневматические трубки, вакуумные линии, оптические компоненты и другие коммуникации могут проходить через центр двигателя и непосредственно достигать вращающейся оснастки.

Это особенно ценно в таком оборудовании, как фотоэлектрические производственные системы, оборудование для оптической инспекции, тяжелонагруженные индексирующие механизмы и автоматизированные сборочные машины.

Например, в процессе печати на крупноформатных фотоэлектрических изделиях вращающийся механизм может изменять ориентацию заготовки при сохранении точного позиционирования. При использовании архитектуры с полым валом кабели и пневматические линии можно прокладывать через центр, а не вокруг вращающегося механизма. Это позволяет сократить внешние помехи и сделать общую конструкцию оборудования более аккуратной и удобной в обслуживании.

Тот же принцип применим к автоматизированным системам обработки и инспекции, где вакуумные приспособления, датчики, системы освещения или другие вспомогательные компоненты необходимо интегрировать вокруг вращающейся нагрузки.

Двигатели прямого привода для производства литиевых аккумуляторов

Производство литиевых аккумуляторов является хорошим примером применения, в котором необходимо одновременно учитывать крутящий момент, повторяемость, непрерывную работу и механическую надежность.

В ходе таких процессов, как укладка и сварка аккумуляторных ячеек, производственному оборудованию может потребоваться многократно позиционировать относительно тяжелые приспособления или аккумуляторные модули в различных угловых положениях. Механизм вращения должен поддерживать стабильное позиционирование в течение большого количества рабочих циклов.

Direct Drive Motor может непосредственно приводить во вращение механизм, не полагаясь на обычный редуктор. Это сокращает количество компонентов передачи и позволяет двигателю напрямую реагировать на команды положения.

Для высокопроизводительных линий еще одним преимуществом является долгосрочная механическая стабильность. Когда кинематическая цепь содержит шестерни, ремни или другие изнашиваемые компоненты, механические характеристики могут постепенно меняться с течением времени. Архитектура прямого привода сокращает количество этих элементов передачи, что может упростить обслуживание и повысить долгосрочную стабильность позиционирования.

Для оборудования по производству аккумуляторов, работающего непрерывно, это различие может быть важным, поскольку даже небольшие отклонения позиционирования могут влиять на последующие процессы сварки, сборки или инспекции.

Моментные двигатели прямого привода для фотоэлектрического оборудования

Фотоэлектрическое производственное оборудование часто предполагает работу с крупными заготовками, точное выравнивание и непрерывную автоматизированную эксплуатацию. Поэтому механизм вращения должен сочетать высокую крутящую способность со стабильным угловым позиционированием.

Direct Drive Torque Motor особенно подходит, когда вращающаяся нагрузка велика и машине требуется частое индексирование или изменение ориентации.

Прямая передача крутящего момента позволяет двигателю управлять вращающейся нагрузкой без введения дополнительной ступени понижения. В сочетании с конструкцией с полым валом центр вращающегося механизма также может использоваться для прокладки кабелей и пневматических линий.

Такая архитектура полезна для фотоэлектрической инспекции, печати, выравнивания и других автоматизированных процессов, в которых заготовка должна быть точно позиционирована перед следующей производственной операцией.

Вместо проектирования машины вокруг внешнего редуктора с последующим поиском способа разместить проводку разработчики оборудования могут интегрировать двигатель непосредственно во вращающийся механизм и использовать полый вал как часть внутренней архитектуры прокладки коммуникаций машины.

Direct Drive Motor для обработки на станках с ЧПУ и тяжелонагруженного позиционирования

Обработка на станках с ЧПУ представляет собой еще одну важную область применения высокомоментных систем прямого привода.

Во время фрезерования, сверления, шлифования или многоугловой обработки заготовка либо инструмент могут нуждаться в многократном вращении при сохранении стабильного углового положения. Механизм вращения должен выдерживать силы резания, сохраняя точность позиционирования.

Традиционные системы с редуктором могут обеспечивать высокий выходной крутящий момент, однако люфт и податливость передачи становятся все более важными при частом изменении направления движения системой.

Direct Drive Motor может обеспечить более непосредственное соединение между двигателем и вращающейся нагрузкой. При отсутствии промежуточной понижающей передачи система может быстро реагировать на команды положения и избегать обычного люфта редуктора.

Однако для тяжелонагруженных применений позиционирования с ЧПУ при выборе двигателя необходимо учитывать полный профиль нагрузки. Требуемый непрерывный крутящий момент, пиковый крутящий момент, ускорение, время остановки, момент инерции заготовки и внешние силы обработки должны оцениваться совместно.

Именно в таких случаях специализированное решение с прямым приводом может обеспечивать большую ценность, чем простой выбор двигателя по номинальному крутящему моменту.

Оптическое и полупроводниковое оборудование: точность без ненужной передачи

Требования к оборудованию для оптической инспекции и полупроводниковому оборудованию отличаются от требований тяжелой обработки, однако тот же принцип прямого привода может быть ценным.

В оборудовании для оптического выравнивания, инспекции пластин, обнаружения дефектов и точной калибровки механизму может потребоваться выполнять чрезвычайно малые угловые перемещения, сохраняя плавность движения.

Обычная система передачи может вносить механические зазоры и трение, усложняющие управление очень малыми перемещениями. Архитектура прямого привода размещает двигатель непосредственно на оси вращения, позволяя контроллеру более напрямую регулировать фактическое вращательное движение.

Для компактного инспекционного оборудования конфигурация с полым валом также обеспечивает еще одно преимущество. Центральный канал может использоваться для интеграции кабелей, оптических компонентов, вакуумных линий или других элементов системы без значительного увеличения внешних габаритов механизма.

Это делает Hollow Shaft Direct Drive Motor особенно интересным для компактной высокоточной автоматизации, где важны как механическая интеграция, так и характеристики позиционирования.

Как выбрать Direct Drive Motor для вашего применения?

Выбор двигателя прямого привода следует начинать с анализа применения, а не со спецификации двигателя.

Оцените непрерывный и пиковый крутящий момент

Первый вопрос — фактический крутящий момент нагрузки. Двигатель должен обеспечивать достаточный непрерывный крутящий момент для нормальной работы и достаточный пиковый крутящий момент для ускорения, замедления, аварийных остановок и переходных нагрузок.

Учитывайте момент инерции нагрузки и ускорение

Вторым фактором является момент инерции нагрузки. Тяжелая заготовка может требовать существенно большего крутящего момента при ускорении, чем при равномерном вращении. Поэтому двигатель с высоким номинальным крутящим моментом не обязательно подходит, если его динамические характеристики не соответствуют требуемому профилю ускорения.

Согласуйте требования к позиционированию

Требования к позиционированию не менее важны. Если оборудованию требуются частые изменения направления и высокая повторяемость, устранение люфта механической передачи может дать существенное преимущество.

Учитывайте интеграцию полого вала

Требования к установке также следует учитывать на ранних этапах проектирования. Если кабели, пневматические линии, вакуумные трубы или оптические компоненты должны проходить через центр вращающегося механизма, двигатель прямого привода с полым валом может упростить всю механическую конструкцию.

Оцените рабочий цикл и условия эксплуатации

Наконец, следует оценить условия эксплуатации и рабочий цикл. Непрерывное 24-часовое производство, тяжелые нагрузки, высокое ускорение и частое индексирование предъявляют к двигателю совершенно иные требования по сравнению с лабораторным оборудованием.

От выбора двигателя к комплексным решениям для движения

Для производителей оборудования выбор Direct Drive Motor — это не просто замена серводвигателя и редуктора другим двигателем.

Реальная цель состоит в разработке системы движения, соответствующей крутящему моменту, моменту инерции, точности позиционирования, скорости, механической конструкции и рабочему циклу конкретного применения.

Именно здесь различные архитектуры приводов могут сравниваться в соответствии с фактическими требованиями машины. Двигатель прямого привода может быть превосходным выбором, когда применение выигрывает от прямой передачи крутящего момента, низкой механической сложности, плавного движения и высокой стабильности позиционирования. Гармонический актуатор или планетарный модуль шарнира может быть более подходящим, когда машине требуются компактная редукторная передача, высокое увеличение крутящего момента или интегрированная функциональность роботизированного шарнира.

По этой причине HONPINE не сосредоточивается на единственной архитектуре движения. Ассортимент продукции компании включает двигатели прямого привода, гармонические актуаторы, модули гармонических шарниров и модули планетарных шарниров, позволяя инженерам выбирать подходящее решение для движения в соответствии с механическими требованиями оборудования.

Почему стоит работать с HONPINE над специализированными решениями для движения?

Многие проекты автоматизации не укладываются в стандартную категорию продукции. Механизм позиционирования с ЧПУ может требовать высокомоментного двигателя прямого привода, тогда как роботизированной оси может требоваться модуль гармонического шарнира со встроенным энкодером и системой привода. Компактный медицинский механизм может отдавать приоритет малому весу и интеграции полого вала, в то время как тяжелонагруженная промышленная ось может отдавать приоритет непрерывному крутящему моменту и жесткости.

Именно поэтому выбор на основе применения часто эффективнее, чем простой выбор продукта из каталога.

HONPINE может оценить характеристики нагрузки, требуемую скорость, точность позиционирования, монтажное пространство, конфигурацию вала, требования к связи и условия эксплуатации, чтобы помочь клиентам определить подходящую архитектуру движения.

Для высокоточного вращения при больших нагрузках Direct Drive Motor с полым валом может устранять ненужные компоненты передачи, обеспечивая прямой выход крутящего момента. Для роботизированных шарниров, требующих компактной интеграции, измерения, торможения и замкнутого управления, интегрированный модуль гармонического шарнира может обеспечить более полное решение. Для применений, требующих высоких передаточных чисел и компактной планетарной передачи, модуль планетарного шарнира может предложить другую архитектуру.

Цель заключается не в использовании одного и того же двигателя для каждого применения. Цель — выбрать правильную архитектуру движения для машины.

Заключение

Поскольку промышленная автоматизация продолжает предъявлять более высокие требования к точности позиционирования, скорости отклика, грузоподъемности и простоте механической интеграции, роль самого двигателя становится все более важной.

ДвигательDirect Drive Motor устраняет необходимость в обычной механической понижающей ступени и передает крутящий момент непосредственно нагрузке. Для тяжелонагруженного позиционирования, обработки с ЧПУ, производства литиевых аккумуляторов, фотоэлектрического оборудования, оптической инспекции, полупроводникового оборудования и других высокоточных применений автоматизации эта архитектура может снизить механическую сложность, одновременно улучшая быстродействие движения и долгосрочную стабильность позиционирования.

При добавлении полого вала двигатель становится не просто компонентом привода. Он может стать важной частью механической архитектуры машины, обеспечивая центральный канал для кабелей, пневматических линий, вакуумных систем и других вспомогательных компонентов.

Поэтому для инженеров, разрабатывающих специализированное автоматизированное оборудование, наиболее важный вопрос заключается не просто в том, достаточно ли мощен Direct Drive Motor. Более важный вопрос — оптимизирована ли полная архитектура движения для нагрузки, момента инерции, точности, скорости, требований к установке и производственного цикла конкретного применения.

HONPINE предлагает различные решения для движения: от Direct Drive Motors и Direct Drive Torque Motors до модулей гармонических шарниров и модулей планетарных шарниров, помогая производителям оборудования перейти от отдельных компонентов к специализированным решениям для движения.
