Гармонический поворотный привод для поворотной оси станка с ЧПУ: высокоточное решение для гравировальных станков

Станки для гравировки с ЧПУ больше не ограничиваются плоской или простой трехкоординатной обработкой. По мере расширения областей применения до цилиндрических заготовок, изогнутых поверхностей, многогранных компонентов и сложных трехмерных конструкций, вращающиеся оси стали важной частью многих систем гравировки с ЧПУ.

Вращательная ось позволяет заготовке или инструменту вращаться во время обработки, что дает возможность гравировать цилиндрические поверхности, обрабатывать несколько граней без ручного перепозиционирования и выполнять более сложную многоосевую интерполяцию.

Однако добавление вращательной оси — это не просто установка двигателя. Вращательная передача должна учитывать инерцию заготовки, режущие нагрузки, требования к позиционированию, скорость и доступное пространство для установки, обеспечивая при этом стабильное движение на протяжении всего процесса обработки.

Для 4-осевых и 5-осевых гравировальных станков с ЧПУ гармонический поворотный привод может обеспечить компактное и высокоточное решение для привода вращательной оси. Интеграция двигателя, гармонической передачи , обратной связи энкодера и вспомогательных механических компонентов в компактный узел упрощает конструкцию вращательной оси, обеспечивая при этом точность позиционирования, необходимую для прецизионной гравировки.

Почему станкам с ЧПУ для гравировки необходима высокоточная поворотная ось?

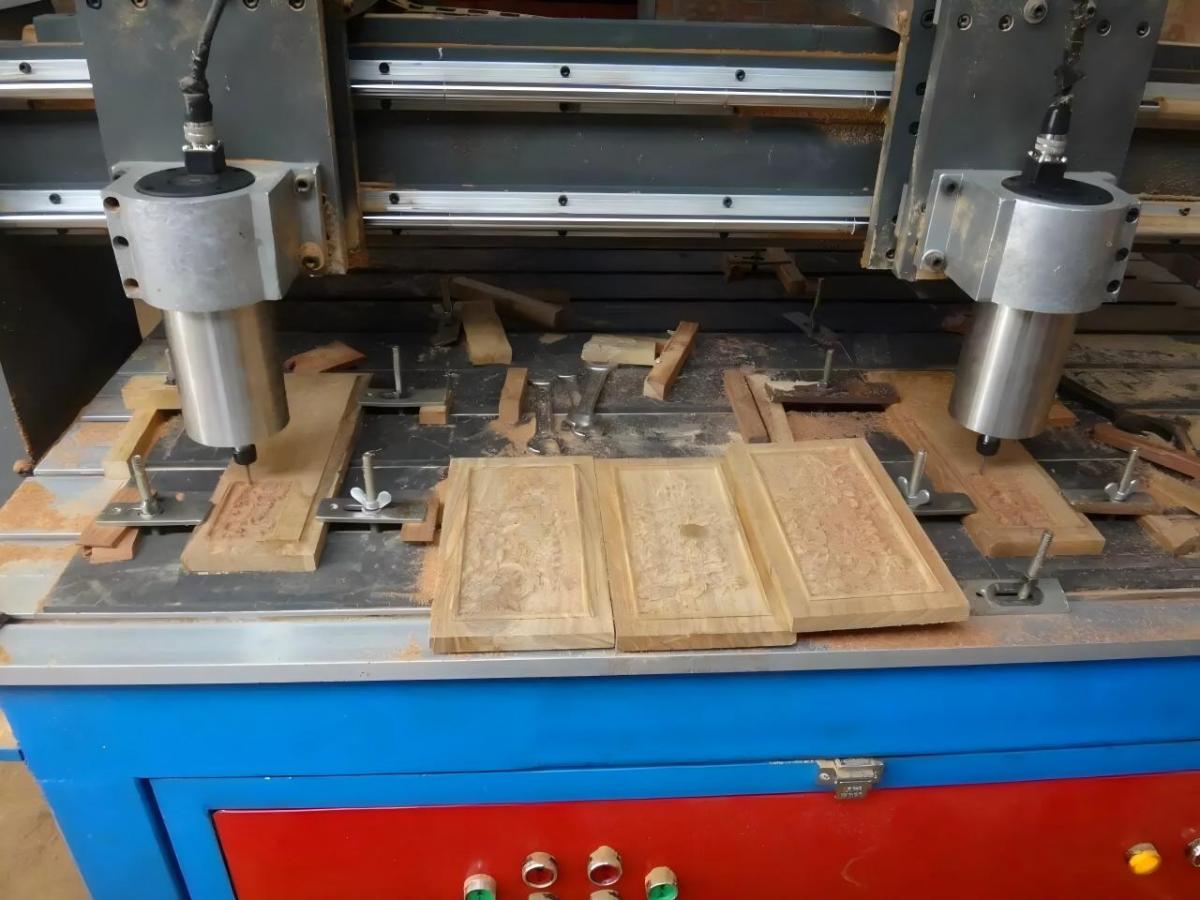

Обычный 3-осевой гравировальный станок с ЧПУ управляет перемещением по осям X, Y и Z. Такая конфигурация хорошо подходит для плоских поверхностей и многих стандартных операций трехмерной обработки.

Ограничение возникает, когда заготовка имеет цилиндрическую, изогнутую или многогранную геометрию.

Вращательная ось вводит дополнительную степень свободы вращения, позволяя заготовке или инструменту вращаться во время обработки.

Это особенно полезно при механической обработке:

• Цилиндрические заготовки

• Круглые прутки и трубы

• Изогнутые поверхности

• Многосторонние компоненты

• Декоративные узоры вокруг заготовки

• Сложные трехмерные поверхности

Детали, требующие обработки в нескольких направлениях.

В этих областях применения вращательная ось напрямую влияет на конечный результат обработки.

Если ось имеет чрезмерный люфт, недостаточную жесткость, плохую повторяемость или нестабильное вращение, ошибки могут накапливаться при интерполяции между вращательной и линейной осями.

В результате могут появиться неточные контуры, неравномерная глубина гравировки, видимые следы переходов или ухудшение качества поверхности.

Следовательно, вращательную ось следует рассматривать как часть общей системы обработки, а не просто как дополнительную моторизованную ось.

Где используются вращающиеся оси в гравировальных станках с ЧПУ?

Требования к вращающейся оси варьируются в зависимости от конфигурации станка и геометрии заготовки. На практике 4-осевые и 5-осевые гравировальные станки с ЧПУ представляют собой две важные категории применения.

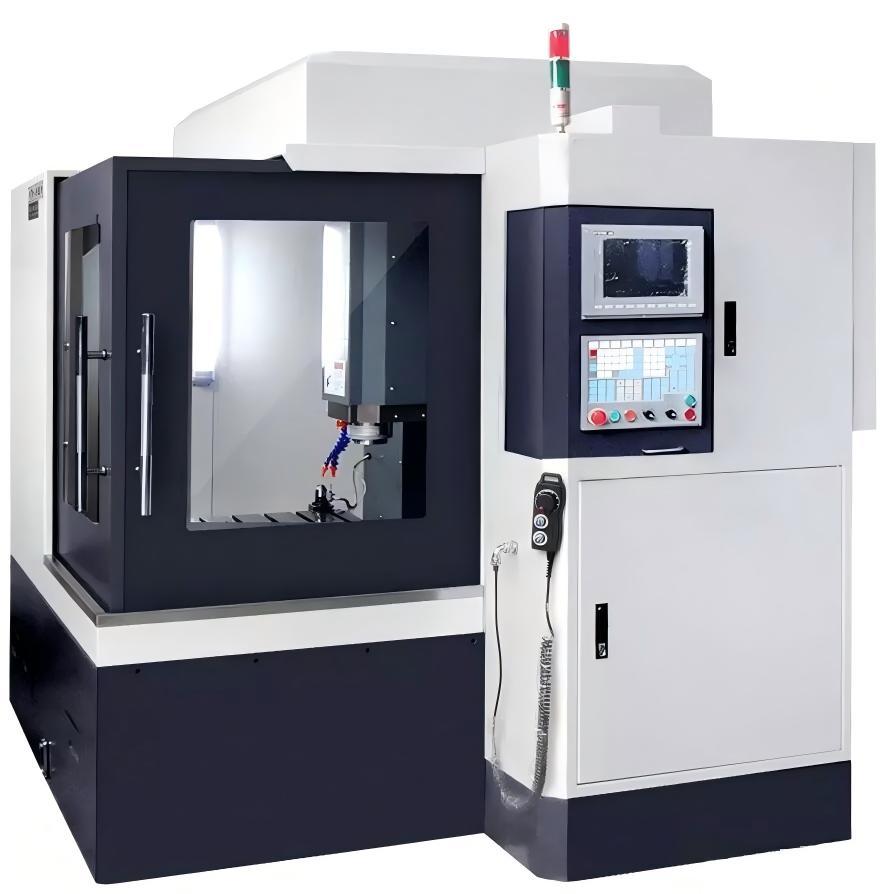

4-осевая гравировка на станке с ЧПУ

В типичном 4-осевом гравировальном станке с ЧПУ дополнительная вращательная ось обычно используется для вращения заготовки вокруг горизонтальной оси.

Такая конфигурация особенно полезна для цилиндрических или вытянутых заготовок.

Вместо обработки одной поверхности и ручного перемещения детали, вращательная ось позволяет непрерывно вращать заготовку, в то время как режущий инструмент перемещается по требуемой линейной траектории.

Типичные области применения включают цилиндрическую гравировку, круглые металлические детали, деревянные колонны, трубы, цилиндрические формы и декоративные элементы.

Для машин такого типа вращательный привод должен обеспечивать точное угловое позиционирование, сохраняя при этом стабильный крутящий момент при непрерывном вращении.

Компактный гармонический поворотный привод может быть интегрирован непосредственно в механизм вращательной оси, что уменьшает объем механической передачи, необходимой между серводвигателем и выходным валом.

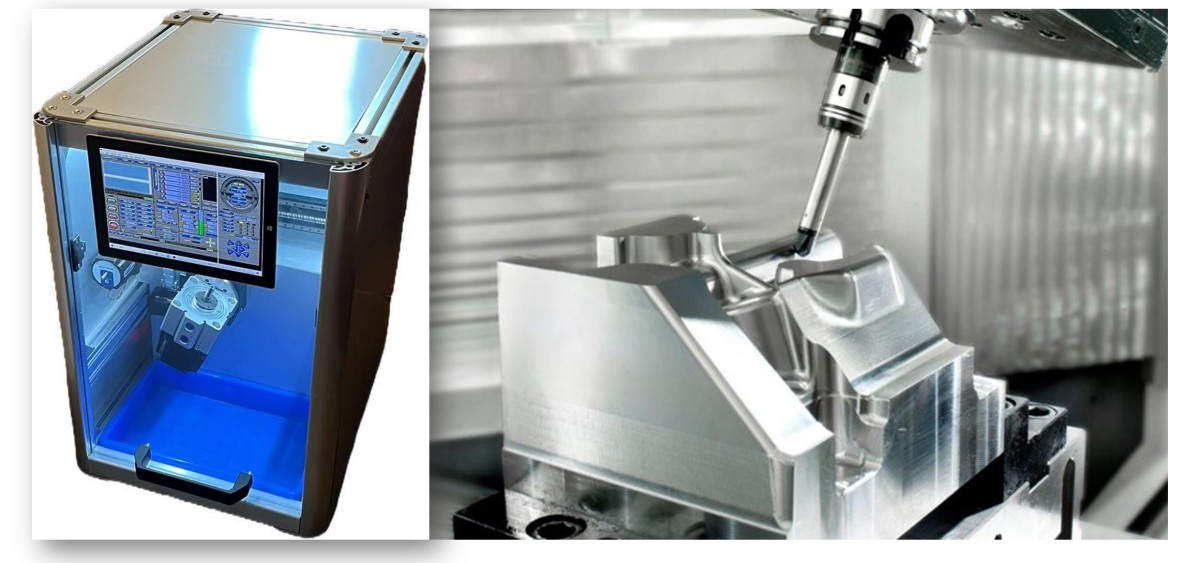

5-осевая гравировка на станке с ЧПУ

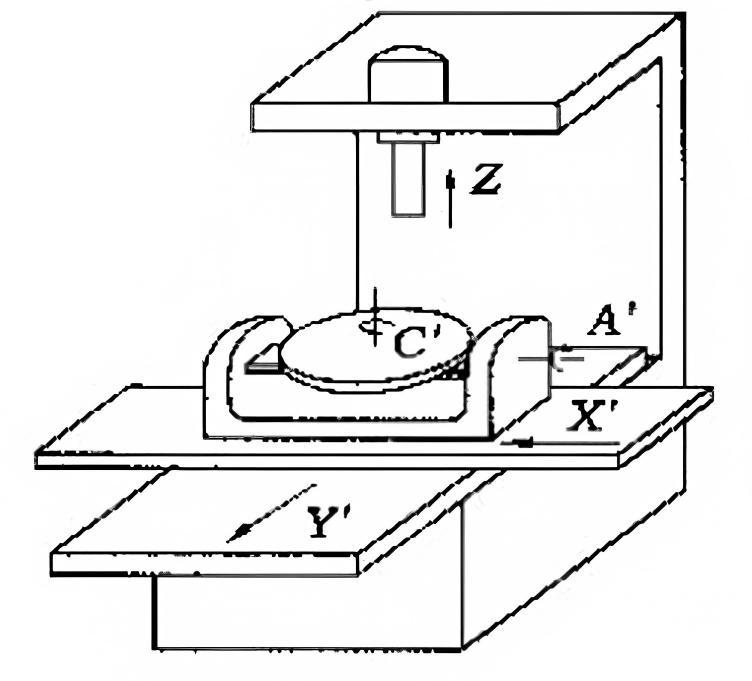

Пятиосевые гравировальные станки добавляют еще одну ось вращения или наклона, обеспечивая большую свободу ориентации инструмента или заготовки.

Такая конфигурация полезна, когда обрабатываемая поверхность имеет сильную кривизну или когда инструменту необходимо приближаться к заготовке с разных сторон.

Вращательные и наклонные оси должны работать согласованно с линейными осями X, Y и Z. В результате ошибки в механизме вращения могут стать более заметными при одновременной многоосевой интерполяции.

Для таких машин привод с вращающейся осью должен обеспечивать баланс между точностью углового позиционирования, повторяемостью, жесткостью на кручение, плавностью вращения, реакцией на команды управления и компактной механической интеграцией.

Поворотные столы для гравировки на станках с ЧПУ

Поворотный стол — еще одна распространенная конфигурация.

Вместо непосредственного вращения небольшого шпинделя или инструмента, поворотный стол вращает заготовку.

Это позволяет станку выполнять индексацию, непрерывное вращение или многостороннюю обработку без извлечения заготовки из зажимного приспособления.

Для поворотных столов в системе привода необходимо учитывать не только требуемый крутящий момент, но и суммарную инерцию стола, зажимного приспособления и заготовки.

Гравировка цилиндрических и сложных по форме заготовок.

Цилиндрическая гравировка — один из самых наглядных примеров того, как вращающаяся ось повышает ценность изделия.

Вращательная ось непрерывно изменяет угловое положение заготовки, а линейные оси управляют траекторией движения инструмента.

При работе с более сложными геометрическими формами контроллер станка может одновременно координировать несколько осей.

В таких областях применения плавность вращения и точность позиционирования приобретают все большее значение, поскольку даже небольшие угловые ошибки могут влиять на взаимодействие инструмента и поверхности заготовки.

Что следует учитывать при проектировании поворотной оси для станка с ЧПУ для гравировки?

Не существует единой конфигурации вращающейся оси, подходящей для каждого гравировального станка с ЧПУ.

Правильный привод следует выбирать в зависимости от обрабатываемой детали, процесса обработки, конструкции станка и требований к перемещению.

Вес и инерция заготовки

Вес заготовки — это лишь одна из составляющих расчета.

Его положение относительно центра вращения также влияет на требуемый крутящий момент.

Заготовка с большим диаметром или центром тяжести, расположенным далеко от оси вращения, может иметь значительно больший момент инерции вращения, чем компактная заготовка той же массы.

По этой причине при выборе размеров вращающейся оси следует учитывать массу заготовки, массу зажимного приспособления, массу вращающегося стола, центр тяжести, момент инерции, а также требования к ускорению и замедлению.

Требуемая скорость вращения

Для различных процессов гравировки требуются разные скорости вращения.

Вращательная ось, используемая для индексации, может работать совершенно иначе, чем ось, используемая для непрерывной цилиндрической гравировки.

Таким образом, требуемую скорость следует учитывать в совокупности с диаметром заготовки, скоростью резания, диаметром инструмента, обрабатываемым материалом, требованиями к интерполяции и ускорением.

Точность и повторяемость позиционирования

При использовании вращательной оси для индексирования или многоосевой интерполяции точность углового позиционирования становится критически важной.

В процессе производства станку может потребоваться переместиться в определенное угловое положение и неоднократно возвращаться в это положение.

При непрерывной обработке соотношение между положением вращения и линейной траекторией движения инструмента также должно оставаться стабильным.

Жесткость при режущих нагрузках

Вращающаяся ось станка с ЧПУ для гравировки не работает в чисто статических условиях.

Силы резания могут вызывать колебания крутящего момента и вибрацию в трансмиссионной системе.

Если вращательный механизм недостаточно жесткий, эти силы могут привести к угловому отклонению, вибрации, отклонению траектории движения инструмента и снижению повторяемости.

Поэтому для высокоточной гравировки привод и поддерживающая механическая конструкция должны рассматриваться совместно.

Место для установки и прокладка кабелей

Еще одним важным фактором является доступное пространство для установки.

Компактные станки с ЧПУ часто имеют ограниченное пространство вокруг оси вращения, в то время как 5-осевые системы могут потребовать прокладки кабелей, пневматических линий или других компонентов через или вокруг вращающейся конструкции.

Полый поворотный привод может упростить подобную механическую интеграцию, обеспечивая центральный канал для кабелей или других компонентов.

Как гармонические поворотные приводы вписываются в конструкцию оси вращения станка с ЧПУ для гравировки ?

Для задач ЧПУ-гравировки, где важны компактные размеры, точное угловое позиционирование и низкий люфт, гармонический поворотный привод может обеспечить интегрированное решение для привода.

Вместо того чтобы проектировать ось вращения на основе отдельных компонентов трансмиссии, двигателя, энкодера и опорных механизмов, в интегрированном приводе ключевые компоненты движения объединены в единый узел.

Типичная конфигурация может быть представлена следующим образом:

Сервомотор → Гармонический редуктор → Вращающийся выход → Заготовка

с обратной связью от энкодера, используемой для мониторинга движения и поддержки управления с обратной связью.

Такой подход позволяет упростить механическую конструкцию вращающейся оси и уменьшить количество компонентов, которые необходимо индивидуально выравнивать.

Для производителей машин основная ценность заключается не просто в самой гармонической передаче. Это возможность интегрировать прецизионный вращательный привод в архитектуру машины, сохраняя при этом необходимый крутящий момент, точность и компактность.

Решения на основе гармонических поворотных приводов для различных применений в ЧПУ-гравировке.

Различные гравировальные станки предъявляют разные требования к своим вращающимся осям. Поэтому привод следует выбирать в соответствии с фактическими условиями эксплуатации, а не просто выбирать самую большую доступную модель.

Для 4-осевых гравировальных станков с ЧПУ

Для 4-осевого гравировального станка обычно требуется непрерывное или индексированное вращение вокруг дополнительной оси.

В тех случаях, когда требуется точное угловое позиционирование, малый люфт, компактная интеграция, стабильное непрерывное вращение и высокая плотность крутящего момента, в качестве приводного механизма для этой оси вращения может использоваться гармонический поворотный актуатор.

Для 5-осевых гравировальных станков с ЧПУ

В 5-осевых станках, как правило, предъявляются более высокие требования к поворотному механизму, поскольку несколько осей могут перемещаться одновременно.

Вращательные и наклонные оси должны точно реагировать на команды от ЧПУ-контроллера, сохраняя при этом синхронизацию с линейными осями.

В таких областях применения интегрированный гармонический поворотный привод может помочь уменьшить размеры и сложность трансмиссии с вращательной осью.

В тех случаях, когда требуется прокладка кабелей или механическая интеграция через центр вращения, полый поворотный привод может обеспечить дополнительное конструктивное преимущество.

Для высокоточной гравировки на станках с ЧПУ

Для обработки тяжелых заготовок и больших поворотных столов требуется иной подход.

Требуемый крутящий момент может существенно возрастать с увеличением инерции заготовки, особенно когда центр тяжести находится далеко от оси вращения.

В таких случаях конструктор машины должен оценить непрерывный крутящий момент, пиковый крутящий момент, несущую способность выходного подшипника, жесткость на кручение, требования к ускорению, рабочий цикл и тепловые характеристики.

Для применений с высокими нагрузками, в зависимости от архитектуры машины, более подходящим решением может быть прецизионный планетарный поворотный привод или другое высокопрочное трансмиссионное решение.

Как производительность вращающейся оси влияет на качество гравировки на станке с ЧПУ?

Качество оси вращения может напрямую влиять на качество готовой детали.

Обратная люфт и точность контурирования

При изменении направления вращения механического люфта может возникнуть разница между заданным и фактическим угловым положением.

Это становится особенно важным при обработке контуров, требующих частого изменения направления вращения.

Передача с минимальным люфтом помогает поддерживать более предсказуемую связь между командой ЧПУ и фактическим положением вращения.

Жесткость и устойчивость при резке

Жесткая ось вращения лучше противостоит крутящему моменту, возникающему во время обработки.

Если ось отклоняется под действием сил резания, положение инструмента относительно заготовки может измениться.

При высокоточной гравировке это может привести к погрешностям в размерах и неравномерному качеству поверхности.

Повторяемость позиционирования

В системах индексации вращательная ось может многократно перемещаться между заданными угловыми положениями.

Высокая повторяемость особенно важна при обработке нескольких поверхностей одной и той же заготовки.

Вращательная плавность

Для непрерывной цилиндрической гравировки требуется стабильное вращение, а не просто точное позиционирование.

Колебания крутящего момента, механическая вибрация или нестабильное сервоуправление могут влиять на стабильность траектории движения инструмента.

Обратная связь энкодера и управление движением

Обратная связь от энкодера позволяет системе управления отслеживать положение вращающейся оси.

Для многоосевых станков с ЧПУ точная обратная связь имеет важное значение, поскольку контроллеру ЧПУ необходима надежная информация о положении при координации вращательной оси с перемещениями по осям X, Y и Z.

Выбор оптимального решения для поворотной оси вашего станка с ЧПУ для гравировки

Наилучшее решение для поворотной оси зависит от реальных требований станка.

Вместо того чтобы выбирать привод исключительно по мощности двигателя или передаточному числу, производители машин должны оценивать всю систему движения в целом.

Ключевые аспекты, которые следует учитывать при гравировке на станках с ЧПУ, касающиеся вращающейся оси.

Поэтому для производителя оборудования процесс выбора должен начинаться с определения задачи обработки, а не с модели привода.

Сначала определите инерцию заготовки, требуемую скорость вращения, крутящий момент, точность позиционирования, рабочий цикл и ограничения при установке. Затем выберите конфигурацию трансмиссии и привода, которая может удовлетворить этим требованиям.

Решения HONPINE для поворотного перемещения в станках с ЧПУ для гравировки

Компания HONPINE предлагает решения для высокоточного вращательного перемещения, которые могут быть сконфигурированы для станков с ЧПУ, поворотных столов, 4-осевого и 5-осевого оборудования, а также других автоматизированных обрабатывающих систем.

В задачах ЧПУ-гравировки решение можно выбирать в соответствии с требованиями к оси вращения, а не устанавливать отдельный привод на каждый станок.

Гармонические поворотные актуаторы подходят для применений, где важны компактность, точное позиционирование, низкий люфт и высокая плотность крутящего момента.

Полые гармонические поворотные приводы обеспечивают дополнительную гибкость в тех случаях, когда кабели, пневматические линии или другие компоненты должны проходить через центр оси вращения.

Для применений, требующих большей грузоподъемности или иного сочетания скорости, жесткости и крутящего момента, можно также рассмотреть прецизионные планетарные поворотные приводы и другие решения для вращательной передачи.

Окончательный выбор исполнительного механизма должен основываться на фактической инерции обрабатываемой детали, требуемом крутящем моменте, скорости вращения, требованиях к позиционированию, рабочем цикле и условиях механической установки.

Заключение

Для современных гравировальных станков с ЧПУ вращательная ось играет гораздо более важную роль, чем просто обеспечение дополнительного вращательного движения.

В 4-осевых станках это позволяет осуществлять непрерывную или индексированную обработку цилиндрических и многогранных заготовок. В 5-осевых системах это становится частью скоординированной многоосевой системы перемещения для обработки сложных поверхностей и более сложных траекторий обработки.

По мере того, как эти приложения становятся все более точными, вращательная ось должна обеспечивать не только достаточный крутящий момент, но и стабильное вращение, низкий люфт, высокую жесткость, точное позиционирование и надежную обратную связь.

Гармонический поворотный привод может обеспечить комплексное решение для поворотных осей станков с ЧПУ, где эти характеристики важны. В сочетании с соответствующей механической конструкцией, обратной связью от энкодера и системой управления ЧПУ он может помочь производителям станков создавать компактные и точные решения для поворотных осей в гравировке и прецизионной обработке.

Однако правильное решение всегда начинается с определения области применения: инерция заготовки, нагрузка при резании, скорость вращения, точность, жесткость и требования к установке должны определять конфигурацию оси вращения. Компания HONPINE может помочь производителям станков в выборе и настройке подходящего решения для вращательного движения для их гравировального оборудования с ЧПУ.
