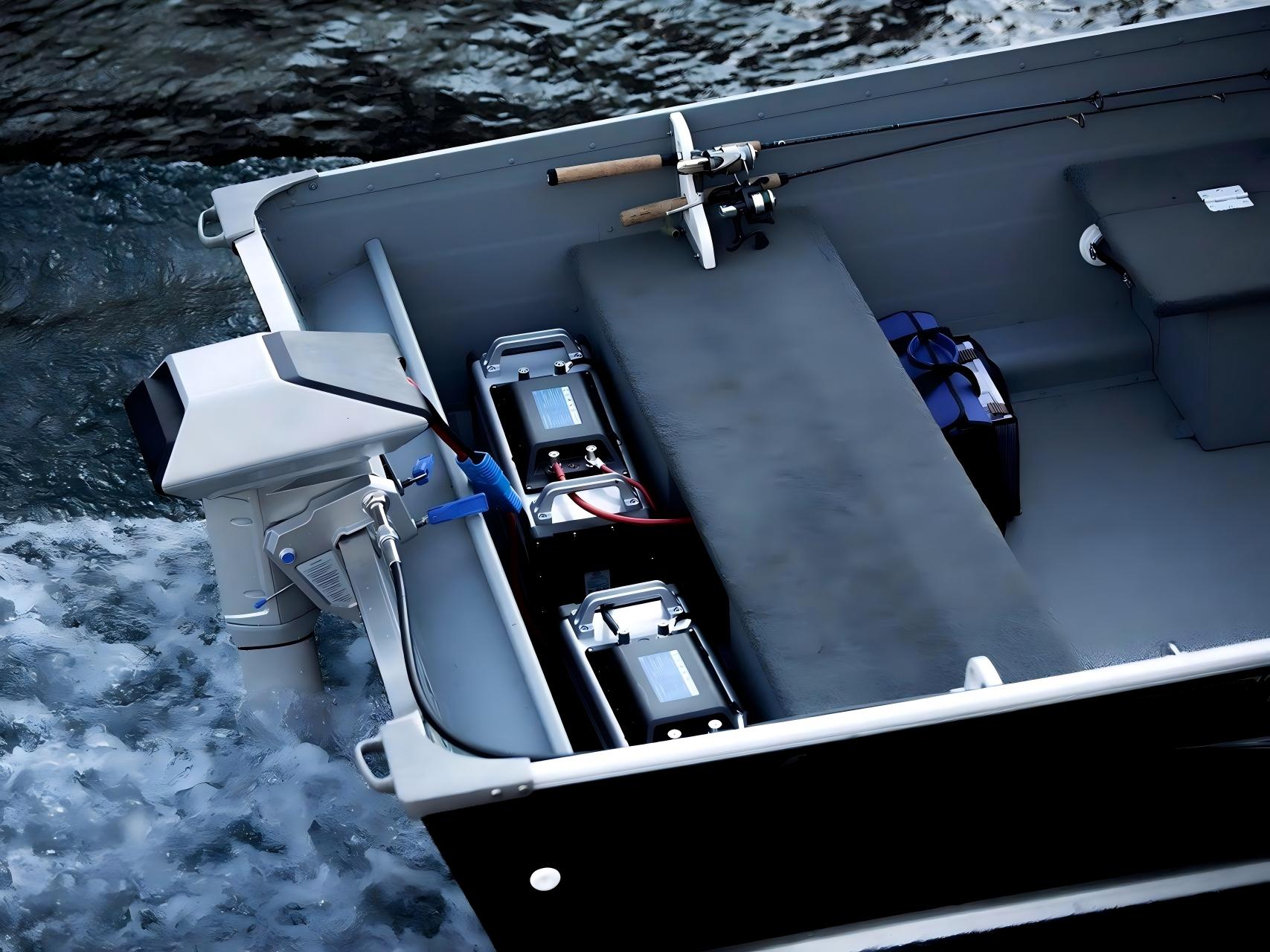

Когда для рулевого управления подвесным двигателем требуется гармонический поворотный привод?

Введение

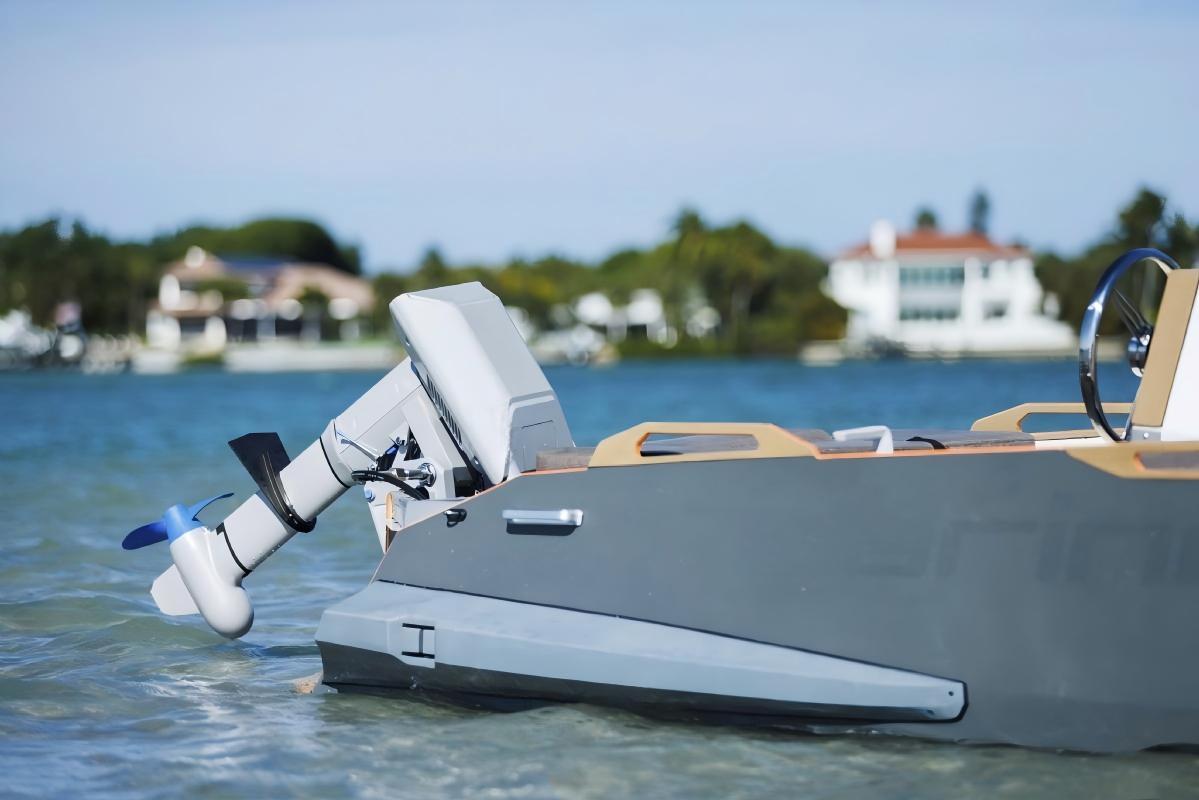

Управление поворотом электрического подвесного двигателя становится важной функцией управления движением в электрических лодках, автономных надводных судах, беспилотных надводных аппаратах, морской робототехнике и других интеллектуальных морских системах. По мере того как силовые установки становятся всё более электрифицированными и автоматизированными, рулевое управление перестаёт быть просто механическим механизмом изменения направления. Оно становится задачей высокоточного управления движением, требующей точного углового позиционирования, достаточного рулевого момента, предсказуемого отклика и надёжной работы при постоянно изменяющихся морских нагрузках.

Это создаёт иной набор требований к рулевой передаче. Обычный двигатель и редуктор могут обеспечивать достаточное усилие для поворота подвесного двигателя, однако в системах с автономной навигацией, замкнутым контуром рулевого управления, частыми изменениями направления или ограниченным монтажным пространством могут потребоваться значительно более высокая точность передачи и более эффективная интеграция.

Именно здесь может быть полезен прецизионный поворотный привод. Гармонический поворотный приводсочетает вращение от электродвигателя с прецизионной гармонической передачей, обеспечивая высокие передаточные отношения, малый люфт, высокую плотность крутящего момента и компактную механическую интеграцию. Эти характеристики делают его особенно интересным для рулевого управления электрическим подвесным двигателем, когда системе необходимо сочетать крутящий момент, точность и компактность.

Однако гармонический поворотный привод не требуется автоматически для каждого подвесного двигателя. Правильное решение зависит от рулевой нагрузки, требуемой точности позиционирования, рабочего цикла, монтажного пространства, архитектуры управления и условий окружающей среды.

Поэтому более важный вопрос заключается не просто в том, можно ли использовать гармонический поворотный привод для рулевого управления подвесным двигателем, а в том, когда прецизионная передача и управляемое вращательное движение делают гармонический поворотный привод лучшим инженерным выбором.

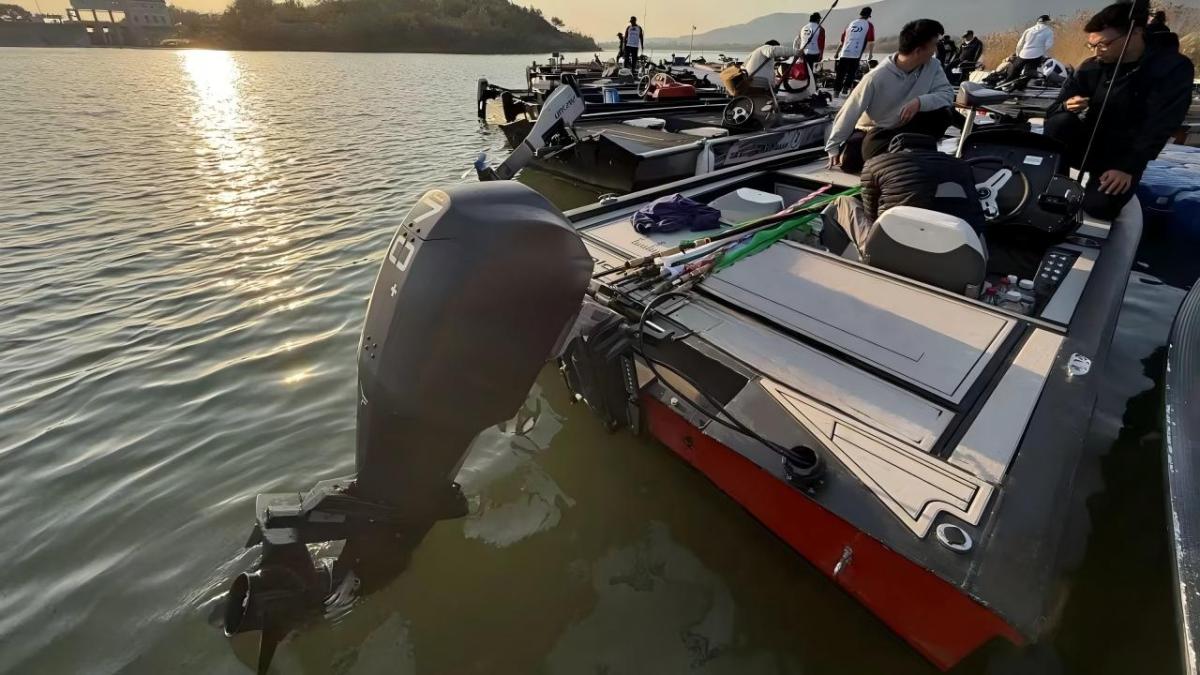

1. Рулевое управление электрическим подвесным двигателем становится задачей прецизионного управления движением

На обычном судне рулевое управление может осуществляться механически с помощью штурвала, троса, гидравлической системы или другого передаточного механизма. Основная цель — передать воздействие оператора на подвесной двигатель.

Электрические и автономные суда предъявляют иные требования.

Команда рулевого управления может поступать от электронного контроллера, а не непосредственно от человека-оператора. Контроллер может непрерывно рассчитывать необходимый угол поворота в соответствии с курсом, траекторией, скоростью, ветром, течением и динамикой судна.

Это означает, что рулевой привод должен преобразовывать электрическую команду в управляемое механическое положение.

Таким образом, система представляет собой сочетание:

Электронное управление + Электродвигатель + Прецизионная передача + Обратная связь по положению + Механическая рулевая конструкция

В этой архитектуре система передачи больше не отвечает только за увеличение крутящего момента. Она также влияет на точность рулевого управления, отклик, повторяемость и стабильность.

По этой причине технологии прецизионной передачи становятся всё более актуальными для рулевого управления электрическими подвесными двигателями.

2. Чем рулевое управление подвесным двигателем отличается от обычного вращательного движения?

Подвесной двигатель не просто свободно вращается, как промышленный поворотный стол.

Привод должен поворачивать силовой агрегат вокруг рулевой оси, преодолевая внешнее механическое сопротивление и изменяющиеся гидродинамические силы.

На рулевую нагрузку могут влиять масса подвесного двигателя, тяга гребного винта, сопротивление воды, трение, монтажная конструкция, скорость судна и условия эксплуатации.

Одновременно рулевая система может работать в ограниченном угловом диапазоне, а не непрерывно вращаться на несколько оборотов.

Такое сочетание создаёт особые требования к управлению движением.

Привод должен обеспечивать достаточный крутящий момент для перемещения подвесного двигателя, достаточную жёсткость для удержания требуемого положения, подходящую выходную скорость для рулевого отклика и достаточную точность позиционирования для системы управления.

Поэтому подходящий рулевой привод необходимо оценивать как часть полной силовой установки и системы управления, а не как отдельный двигатель.

3. Когда прецизионная передача становится важной?

Прецизионная передача становится особенно важной, когда рулевая система должна многократно преобразовывать малые перемещения двигателя в предсказуемые изменения выходного угла.

Рассмотрим автономное надводное судно, поддерживающее прямой курс.

Навигационный контроллер может непрерывно выполнять небольшие корректировки угла поворота. Привод может многократно слегка перемещаться в одном направлении, возвращаться к центральному положению, а затем выполнять очередную коррекцию.

Если передача имеет чрезмерный механический зазор, двигатель может двигаться без немедленного соответствующего перемещения на выходе.

Это создаёт мёртвую зону между двигателем и рулевым выходом.

Для базового ручного рулевого управления такой механический люфт может быть допустимым.

Однако для автономного рулевого управления с замкнутым контуром чрезмерный люфт может снизить стабильность позиционирования и усложнить настройку системы управления.

Это одна из ситуаций, в которых прецизионная передача становится важнее, чем простой выбор двигателя с более высоким крутящим моментом.

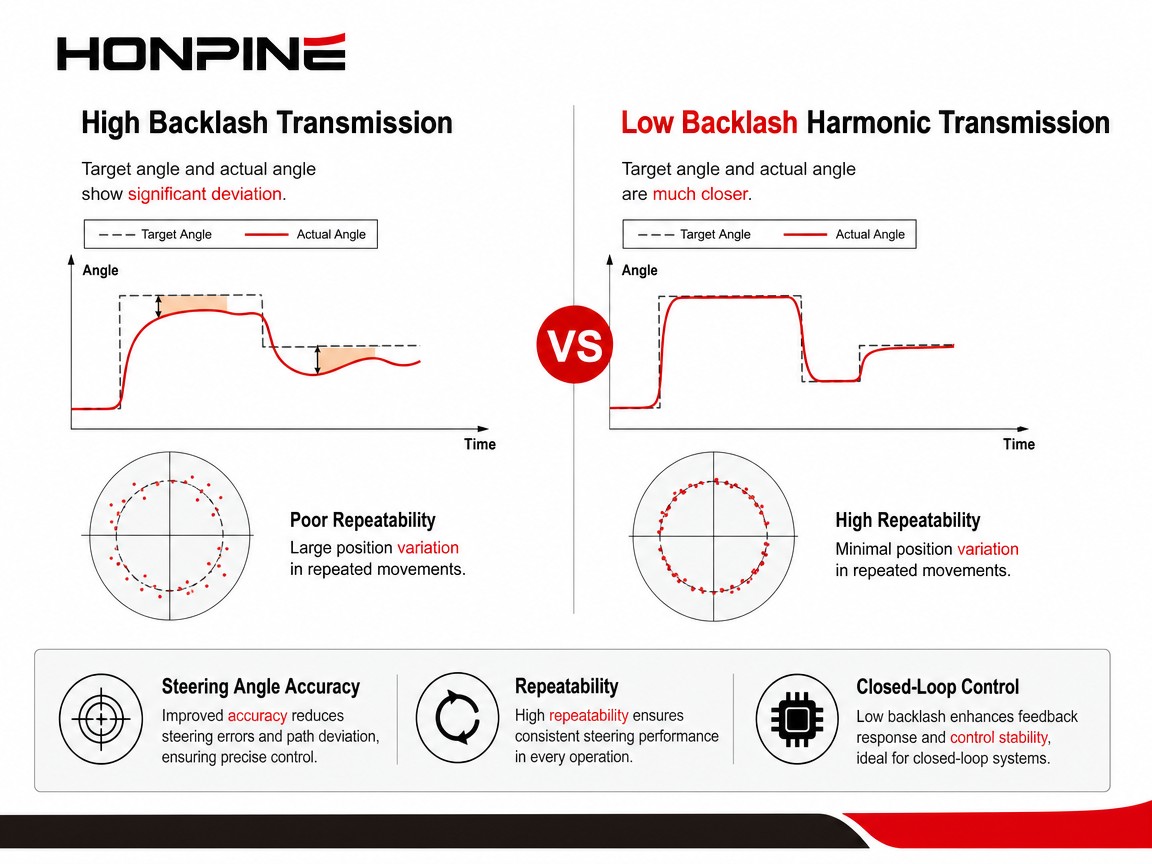

4. Малый люфт важен для управления углом поворота

Люфт является одним из важнейших параметров передачи в системах прецизионного рулевого управления.

Передача с малым люфтом уменьшает величину свободного перемещения между входной и выходной сторонами передачи. Это позволяет более непосредственно передавать изменения положения двигателя на рулевой выход.

Гармоническая передача хорошо известна своими характеристиками малого люфта.

Для системы рулевого управления электрическим подвесным двигателем это может помочь поддерживать более точное соответствие между заданным и фактическим углом поворота.

Это особенно полезно для:

• Автономных надводных судов

• Беспилотных лодок

• Электрических лодок

• Морской робототехники

• Дистанционно управляемых судов

• и других применений с электронным рулевым управлением.

Цель состоит не в достижении минимально возможного люфта независимо от стоимости. Вместо этого передача должна обеспечивать уровень люфта, соответствующий требуемой точности рулевого управления и характеристикам системы управления.

5. Высокое передаточное отношение преобразует скорость двигателя в рулевой момент

Электродвигатели обычно более эффективны при работе на относительно высоких частотах вращения, тогда как механизм рулевого управления подвесным двигателем обычно требует более медленного и контролируемого вращательного движения.

Поэтому прецизионный редуктор играет важную роль в преобразовании скорости двигателя в полезный рулевой крутящий момент.

Гармоническая передача может обеспечивать высокое передаточное отношение в компактной конструкции.

Это позволяет двигателю работать на подходящей скорости, в то время как выходная сторона создаёт крутящий момент, необходимый для поворота подвесного двигателя.

Это преимущество становится особенно актуальным, когда рулевая система имеет ограниченное монтажное пространство.

Вместо использования крупного низкооборотного двигателя меньший высокооборотный двигатель в сочетании с высокоточной передачей с большим передаточным отношением может обеспечить более компактное решение для управления движением.

Фактическое передаточное отношение по-прежнему необходимо выбирать в соответствии с требуемой скоростью рулевого управления и крутящим моментом. Более высокое передаточное отношение не всегда лучше, если оно ухудшает характеристики отклика рулевой системы.

6. Высокая плотность крутящего момента помогает при ограниченном монтажном пространстве

Морские силовые установки часто имеют строгие ограничения по массе и монтажному объёму.

Электрический подвесной двигатель уже объединяет тяговый двигатель, силовую электронику, компоненты охлаждения, винтовую систему, корпус и механическую монтажную конструкцию.

Рулевой привод должен размещаться в оставшемся механическом пространстве, не увеличивая без необходимости общую массу силового агрегата.

Поэтому высокая плотность крутящего момента становится важным фактором проектирования.

Гармонический поворотный привод может объединять двигатель с компактным механизмом гармонической передачи для обеспечения относительно высокого выходного крутящего момента в ограниченном объёме.

Это делает технологию особенно интересной для компактных электрических силовых установок, автономных лодок, малых беспилотных надводных судов и морских роботизированных платформ.

Преимущество заключается не просто в меньшем размере привода.

Более компактный привод также может предоставить большую свободу при проектировании рулевой оси, монтажной конструкции, прокладки кабелей и окружающих компонентов силовой установки.

7. Рулевое управление с замкнутым контуром требует большего, чем просто двигатель

В автономной морской системе рулевой привод обычно работает как часть системы управления с замкнутым контуром.

Навигационный контроллер определяет целевой курс или угол поворота.

Контроллер рулевого управления преобразует эту команду в команду двигателя.

Привод создаёт вращательное движение.

Энкодер измеряет фактическое положение.

Затем система управления сравнивает целевое положение с измеренным положением и соответствующим образом регулирует привод.

Этот процесс требует предсказуемой зависимости между движением двигателя и выходным движением.

Если передача имеет чрезмерный люфт, податливость или неконтролируемое механическое перемещение, контроллеру может потребоваться компенсировать эти характеристики.

Прецизионная передача с малым люфтом и соответствующей жёсткостью может сделать механическую часть системы управления более предсказуемой.

По этой причине при проектировании высокоэффективного электрического рулевого управления сочетание прецизионной передачи и обратной связи по положению может быть важнее самого двигателя.

8. Обратная связь от энкодера улучшает обратную связь по положению рулевого управления

Характеристики передачи привода и конфигурацию энкодера следует рассматривать совместно.

Энкодер высокого разрешения может предоставлять подробную информацию о положении двигателя или выходного звена в зависимости от места его установки.

Для применений, требующих точного управления углом поворота подвесного двигателя, обратная связь по положению на выходной стороне может быть особенно ценной, поскольку она непосредственно измеряет положение, важное для рулевой системы.

Это может помочь контроллеру определять фактическое рулевое положение, а не полностью полагаться на информацию со стороны двигателя.

Поэтому подходящая архитектура управления может сочетать:

• Прецизионную передачу

• Малый люфт

• Обратную связь по положению высокого разрешения

• Управление движением с замкнутым контуром

Это сочетание особенно актуально для автономной навигации, морской робототехники и электрических силовых установок с электронным управлением.

9. Частая смена направления делает люфт передачи более заметным

Рулевое управление электрическим подвесным двигателем может включать частые изменения направления.

Автономное судно, поддерживающее свой курс, может многократно выполнять небольшие корректировки поворота влево и вправо.

При таких реверсах механический зазор внутри передачи становится более очевидным.

В редукторе с большим люфтом двигатель может изменить направление до того, как рулевой выход начнёт перемещаться.

Это может внести задержку или мёртвую зону в рулевой отклик.

Прецизионная передача с малым люфтом уменьшает этот эффект и может повысить стабильность малых корректировок угла поворота.

Это одна из причин, по которой гармоническая передача может быть особенно актуальна для автономных морских применений, а не только для обычного вращательного оборудования.

10. Компактная интеграция может сократить количество механических компонентов

Обычная электрическая рулевая система может требовать двигателя, редуктора, муфты, подшипников, кронштейнов, датчика положения и других механических компонентов.

Каждый дополнительный компонент создаёт ещё один механический интерфейс, который необходимо спроектировать, выровнять, собрать и обслуживать.

Интегрированный поворотный привод может объединять несколько из этих функций в компактном узле.

Для рулевого управления электрическим подвесным двигателем это может упростить соединение между приводимой двигателем передачей и рулевой осью.

Более интегрированная архитектура привода также может сократить потребность во внешних муфтах и ступенях передачи.

Это особенно полезно при проектировании компактных электрических лодок и автономных морских платформ, где необходимо контролировать пространство, массу и сложность монтажа.

11. Полые поворотные конструкции могут упростить прокладку кабелей

Электропроводка является ещё одним фактором, который следует учитывать в интегрированной рулевой системе.

Электрическому подвесному двигателю могут потребоваться силовые кабели двигателя, проводка энкодера, коммуникационные кабели, рулевые датчики и другие электрические соединения.

Когда эти компоненты расположены вокруг вращающейся рулевой оси, прокладка кабелей может стать сложной.

Полый поворотный привод может обеспечивать центральный канал для проводки, если конструкция привода и монтажная конфигурация поддерживают эту функцию.

Это может помочь уменьшить внешние петли кабелей и потенциальное взаимодействие между движущимися механическими компонентами и электропроводкой.

Поэтому для компактных морских силовых установок конструкции с полым валом или полым поворотным узлом могут обеспечивать дополнительное преимущество механической интеграции.

Фактическое решение по прокладке кабелей всё равно должно оцениваться с учётом внутреннего диаметра привода, диапазона вращения, уплотнительной конструкции, конфигурации разъёмов и требований к окружающей среде.

12. Когда гармонический поворотный привод становится предпочтительным решением?

Гармонический поворотный привод становится особенно привлекательным, когда одновременно присутствует несколько требований.

Рулевая система может требовать относительно высокого выходного крутящего момента при сохранении компактных габаритов механической конструкции.

Ей может требоваться малый люфт, поскольку контроллер выполняет частые малые угловые корректировки.

Она может требовать точного выходного позиционирования для автономной навигации.

Ей может требоваться обратная связь от энкодера для рулевого управления с замкнутым контуром.

Она также может требовать высокой плотности крутящего момента, поскольку силовая установка имеет строгие ограничения по массе и объёму.

Когда эти требования пересекаются, преимущества гармонической передачи становятся более значимыми.

Поэтому эта технология выбирается не просто потому, что это гармонический редуктор.

Её выбирают потому, что сочетание прецизионной передачи, малого люфта, высокого передаточного отношения, высокой плотности крутящего момента и компактной интеграции соответствует требованиям системы в целом.

13. Применения гармонических поворотных приводов в морской автоматизации

Рулевое управление электрическим подвесным двигателем — лишь одно из потенциальных применений этого типа технологии прецизионного вращательного движения.

Автономные надводные суда могут использовать поворотные приводы для электронно управляемого рулевого управления силовой установкой.

Беспилотные надводные аппараты могут использовать компактные приводы для дистанционных или автономных систем рулевого управления.

Электрические лодки могут интегрировать поворотные приводы в архитектуры силовых установок с электронным управлением.

Морским роботам может потребоваться компактное поворотное позиционирование для силовых агрегатов, датчиков, камер или других систем полезной нагрузки.

Подводным или морским инспекционным платформам также может требоваться управляемое вращательное движение для позиционирования измерительного оборудования, хотя требования к защите от окружающей среды становятся особенно важными в таких применениях.

Общим требованием для этих систем является управляемое вращательное движение в ограниченном механическом пространстве.

Это делает технологии прецизионной передачи актуальными за пределами робототехники и заводской автоматизации.

14. Прецизионная передача также актуальна для морской робототехники

Морская робототехника становится всё более зависимой от компактных систем управления движением.

Морскому роботу может потребоваться управление направлением тяги, ориентацией камеры, положением датчика, роботизированными механизмами или другими поворотными функциями.

Эти системы часто сочетают ограниченное монтажное пространство со строгими требованиями к массе, отклику и позиционированию.

Прецизионная передача может обеспечить механическую основу для точного поворотного позиционирования.

Гармоническая передача является одним из вариантов для таких применений благодаря высокому передаточному отношению и характеристикам малого люфта.

Однако морская робототехника вносит дополнительный инженерный фактор, менее критичный для внутренней промышленной автоматизации: защиту от окружающей среды.

При выборе привода необходимо учитывать воздействие воды, влажность, соляной туман, коррозию, вибрацию, изменения температуры и требования к герметизации.

Поэтому точностные характеристики передачи всегда следует оценивать вместе с её пригодностью для условий эксплуатации.

15. Электрическая морская силовая установка требует выбора привода на уровне системы

Рулевой привод электрического подвесного двигателя нельзя выбирать независимо от силовой установки.

Двигатель, передача, рулевая ось, монтажная конструкция, энкодер, контроллер, источник питания и динамика судна влияют на конечные характеристики.

Требуемый рулевой крутящий момент должен рассчитываться на основе фактических механических и гидродинамических нагрузок.

Требуемую скорость рулевого управления следует определять исходя из требований к манёвренности судна.

Затем передаточное отношение следует выбрать для обеспечения баланса между скоростью двигателя, выходным крутящим моментом и рулевым откликом.

Люфт и жёсткость следует оценивать в соответствии с требуемой точностью рулевого управления.

Энкодер и интерфейс управления следует выбирать в соответствии с архитектурой управления с замкнутым контуром.

Наконец, тепловые характеристики привода и защиту от окружающей среды следует проверять в реалистичных условиях эксплуатации.

Этот системный подход более надёжен, чем выбор привода только на основании номинального значения крутящего момента.

16. Когда гармонический поворотный привод может быть не нужен？

Не каждому электрическому подвесному двигателю требуется прецизионная гармоническая передача.

Для небольшой прогулочной лодки с ручным или низкоточным рулевым управлением обычный электрический рулевой механизм уже может обеспечивать достаточные характеристики.

Если применение предъявляет низкие требования к позиционированию, имеет ограниченное количество рулевых циклов, достаточное монтажное пространство и строгие ограничения по стоимости, более подходящим может быть более простое сочетание двигателя и редуктора.

Цель прецизионной передачи заключается не в том, чтобы делать каждую рулевую систему излишне сложной.

Напротив, технология гармонического поворотного привода становится ценной, когда применение действительно требует сочетания компактности, плотности крутящего момента, малого люфта, точности позиционирования и управляемого вращательного движения.

Это различие важно при выборе практического инженерного решения.

17. Как выбрать гармонический поворотный привод для рулевого управления подвесным двигателем？

Процесс выбора следует начинать с рулевого механизма, а не с каталога приводов.

Сначала определите требуемый непрерывный и пиковый рулевой крутящий момент в реалистичных условиях эксплуатации.

Затем определите требуемую скорость рулевого управления и максимальный угол поворота.

Далее оцените механические нагрузки, действующие на привод, включая радиальные нагрузки, осевые нагрузки и внешние моменты, создаваемые вокруг рулевой оси.

Затем передачу следует оценить по передаточному отношению, люфту, жёсткости, эффективности и ожидаемому сроку службы.

Двигатель должен соответствовать требуемым характеристикам скорости и крутящего момента.

Разрешение энкодера и место его установки следует выбирать в соответствии с желаемой точностью рулевого управления и архитектурой обратной связи.

Также следует подтвердить электрические параметры, включая напряжение питания, интерфейс связи и совместимость с контроллером.

Наконец, оцените тепловые характеристики, герметизацию, коррозионную стойкость, вибростойкость и другие требования к окружающей среде в соответствии с фактическим морским применением.

Таким образом, правильный процесс выбора привода учитывает всю систему движения, а не одну техническую характеристику.

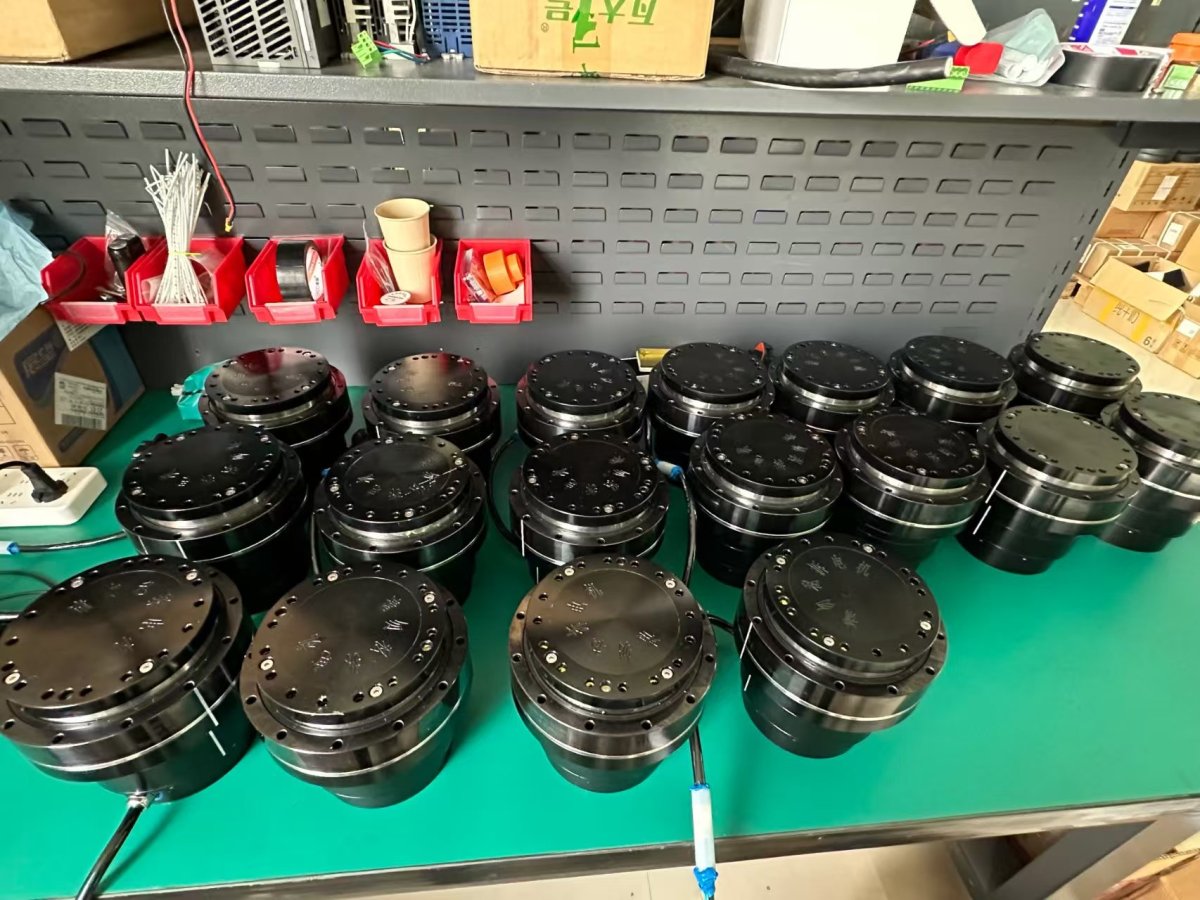

18. Гармонический поворотный привод HONPINE для прецизионного морского движения

HONPINE разрабатывает решения на основе гармонической передачи и интегрированного вращательного движения для применений, требующих компактной механической интеграции, высокой плотности крутящего момента, прецизионной передачи и управляемого вращательного движения.

Для рулевого управления электрическим подвесным двигателем гармонический поворотный привод HONPINE можно рассматривать, когда рулевая система требует большего, чем базовое вращение от двигателя.

Применения с автономной навигацией, электронным рулевым управлением, частой коррекцией угла, компактными силовыми установками и позиционным управлением с замкнутым контуром могут использовать преимущества характеристик прецизионной гармонической передачи.

В зависимости от выбранной конфигурации привода такие характеристики, как малый люфт, высокое передаточное отношение, обратная связь от энкодера, интегрированная конструкция двигателя и полые поворотные конструкции, могут способствовать созданию более компактной и управляемой архитектуры рулевого управления.

Однако правильный привод всегда следует выбирать в соответствии с фактическим рулевым крутящим моментом, выходной скоростью, рабочим циклом, механическими нагрузками, монтажными размерами, требованиями к обратной связи и морскими условиями эксплуатации.

HONPINE может поддержать инженеров в оценке подходящего решения для вращательного движения с учётом полной рулевой системы, а не в выборе модели только на основе крутящего момента.

19. За пределами рулевого управления подвесным двигателем: прецизионное вращательное движение для интеллектуальных морских систем

Спрос на компактные прецизионные системы движения расширяется во всей морской отрасли.

• Электрические силовые установки требуют управляемого рулевого управления.

• Автономные надводные суда требуют точного управления курсом.

• Морские роботы требуют компактных механизмов позиционирования.

• Дистанционно управляемые лодки требуют надёжного электронного рулевого управления.

Интеллектуальным морским системам могут требоваться приводы для датчиков, камер, силовых агрегатов и других вращающихся механизмов.

В каждом применении требуемое сочетание крутящего момента, скорости, точности, габаритов, обратной связи и защиты от окружающей среды будет различным.

Именно поэтому технологию прецизионных поворотных приводов следует рассматривать как часть более широкой архитектуры управления движением, а не как компонент одного назначения.

Заключение

Вопрос заключается не в том, должен ли каждый подвесной двигатель использовать гармонический поворотный привод.

Более важный вопрос состоит в том, требуются ли рулевой системе характеристики, которые может обеспечить прецизионная гармоническая передача.

Когда системе рулевого управления электрическим подвесным двигателем необходимы точное угловое позиционирование, малый люфт, частые изменения направления, высокая плотность крутящего момента, компактная интеграция и управление с замкнутым контуром, гармонический поворотный привод может стать очень привлекательным решением.

Эти требования всё чаще встречаются в автономных надводных судах, беспилотных лодках, электрических морских силовых установках, морской робототехнике и интеллектуальных морских системах.

Для более простых ручных или низкоточных систем рулевого управления может быть достаточно обычного двигателя и редуктора.

Однако для передовых электрических и автономных рулевых систем сочетание прецизионной передачи, малого люфта, высокого передаточного отношения, плотности крутящего момента и интегрированного вращательного движения может обеспечить значительное инженерное преимущество.

Решения HONPINE на основе гармонических поворотных приводов разработаны для применений прецизионного вращательного движения, где крутящий момент, компактность, позиционирование и системная интеграция должны работать совместно. Для рулевого управления электрическим подвесным двигателем соответствующую конфигурацию следует определять на основе фактической рулевой нагрузки, скорости, рабочего цикла, механической конструкции, требований к обратной связи и условий окружающей среды.

Лучший привод не обязательно является самым большим или самым мощным. Это привод, чьи прецизионная передача, крутящий момент, скорость, обратная связь и механическая интеграция соответствуют требованиям полной морской рулевой системы.
