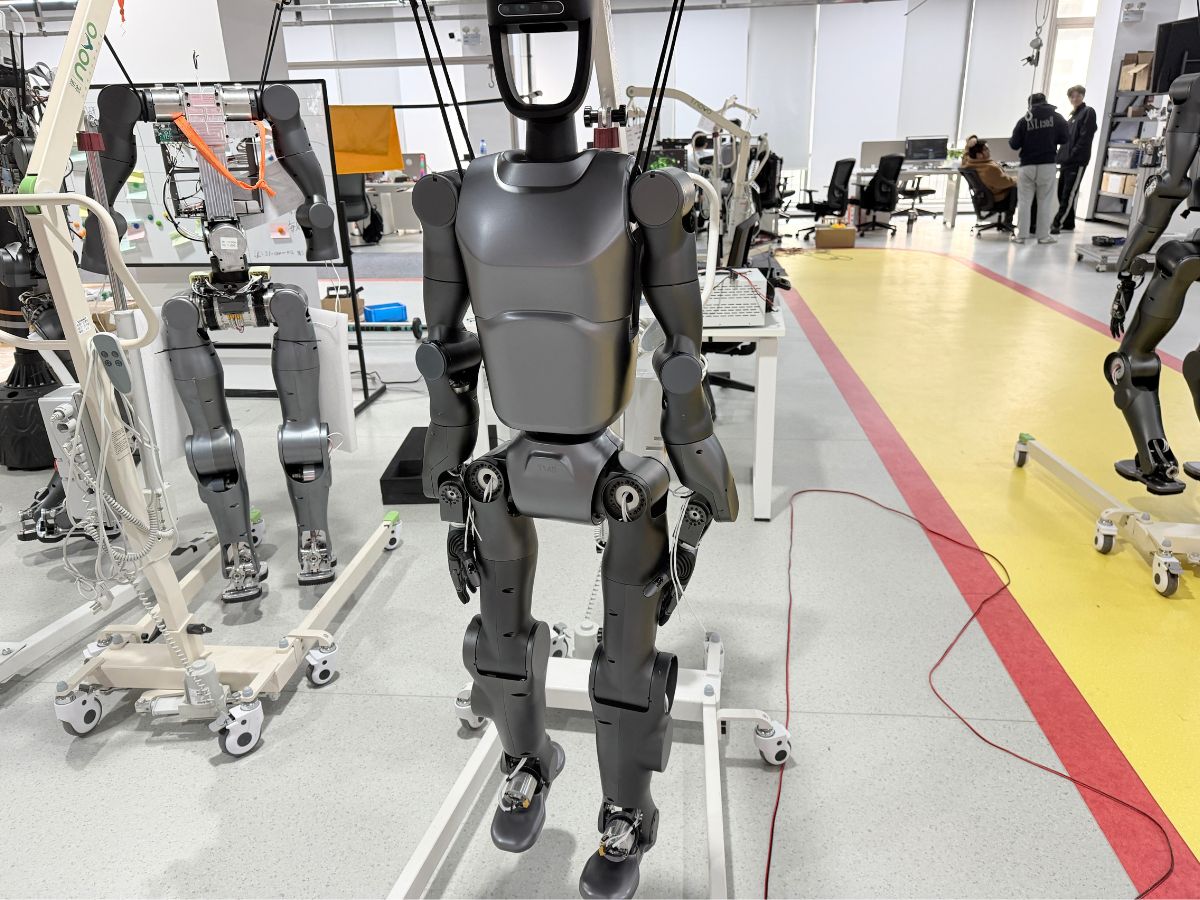

Двигатель шарнира гуманоидного робота: почему конструкция шарнира важнее мощности двигателя

Гуманоидный робот не демонстрирует более высокую производительность лишь благодаря использованию более мощного двигателя. Настоящая инженерная задача заключается в том, как преобразовать ограниченную электрическую мощность, механическое пространство и общий вес робота в управляемое, точное и надежное движение суставов.

Двигатель сустава гуманоида — это гораздо больше, чем электродвигатель. Это интегрированная система привода, в которой двигатель, редуктор, энкодер, драйвер, подшипниковая система, тормоз и механический корпус совместно обеспечивают требования конкретного сустава робота.

По мере того как гуманоидные роботы переходят от прототипов к коммерческому производству, при проектировании приводов все больше внимания уделяется общему балансу между крутящим моментом, скоростью, массой, габаритами, точностью, эффективностью, тепловыми характеристиками и быстродействием системы управления, а не простому увеличению мощности двигателя.

Двигатель сустава гуманоида — это компромисс на уровне системы

Одна из наиболее распространенных ошибок при сравнении приводов гуманоидных роботов заключается в сосредоточении внимания на одной характеристике, особенно на пиковом крутящем моменте. Привод, способный развивать 300 Н·м, не обязательно будет лучшим выбором по сравнению с приводом на 200 Н·м, если он значительно тяжелее, крупнее или менее эффективен.

Масса особенно важна для гуманоидных роботов, поскольку робот должен перемещать собственные приводы. Более тяжелый привод плечевого сустава увеличивает инерцию руки, а более тяжелый привод сустава ноги увеличивает нагрузку, которую необходимо контролировать тазобедренному и коленному суставам.

Тот же принцип применяется к конструкции передачи. Высокое передаточное отношение может обеспечить высокий выходной крутящий момент от относительно компактного двигателя, но оно также влияет на обратную приводимость, эффективность, приведенную инерцию и динамический отклик.

Поэтому правильный вопрос заключается не просто в том, какой крутящий момент способен создать привод. Инженерам необходимо определить, может ли двигатель сустава гуманоида обеспечить требуемые крутящий момент и скорость в пределах доступных ограничений по массе, объему, тепловой мощности и полосе пропускания системы управления целевого сустава.

Почему плотность крутящего момента важнее максимального крутящего момента？

Традиционное промышленное оборудование часто позволяет установить двигатель или редуктор большего размера, если требуется дополнительный крутящий момент. Гуманоидные роботы имеют гораздо более жесткие ограничения, поскольку каждый привод становится частью движущейся массы робота.

Поэтому плотность крутящего момента имеет особое значение. Вместо того чтобы оценивать только абсолютный выходной крутящий момент, инженерам необходимо учитывать, какой полезный крутящий момент привод способен обеспечить относительно своей массы и объема.

Высокая плотность крутящего момента особенно ценна в плечевых, локтевых, запястных и других компактных суставах гуманоида, где доступное монтажное пространство ограничено. Компактный привод, обеспечивающий достаточный крутящий момент, помогает снизить массу робота при сохранении требуемых возможностей движения.

Именно поэтому архитектуры, объединяющие безрамные моментные двигатели, прецизионные волновые редукторы и интегрированные системы обратной связи, привлекают все больше внимания в области гуманоидной робототехники. Цель заключается не просто в создании более мощного двигателя, а в получении большего полезного крутящего момента сустава в меньшем механическом корпусе.

Редуктор делает больше, чем просто увеличивает крутящий момент

Редуктор часто описывают лишь как компонент, который снижает скорость двигателя и увеличивает выходной крутящий момент. Хотя технически это верно, такое объяснение не отражает полностью его значение для сустава гуманоида.

Передаточное отношение и архитектура редуктора влияют на ряд характеристик сустава, включая выходную скорость, крутящий момент, люфт, механическую жесткость, эффективность, обратную приводимость, приведенную инерцию и динамический отклик.

Например, более высокое передаточное отношение позволяет относительно небольшому двигателю создавать высокий выходной крутящий момент. Однако максимально доступное передаточное отношение не обязательно является лучшим выбором для каждого сустава.

Прецизионный сустав запястья может требовать минимального люфта, компактных размеров и точного позиционирования, тогда как динамический сустав ноги может предъявлять более высокие требования к выходной скорости, эффективности, продолжительному крутящему моменту, тепловым характеристикам и динамическому отклику.

Поэтому редуктор следует выбирать с учетом профиля движения и условий эксплуатации конкретного сустава гуманоида, а не просто выбирать максимальное передаточное отношение.

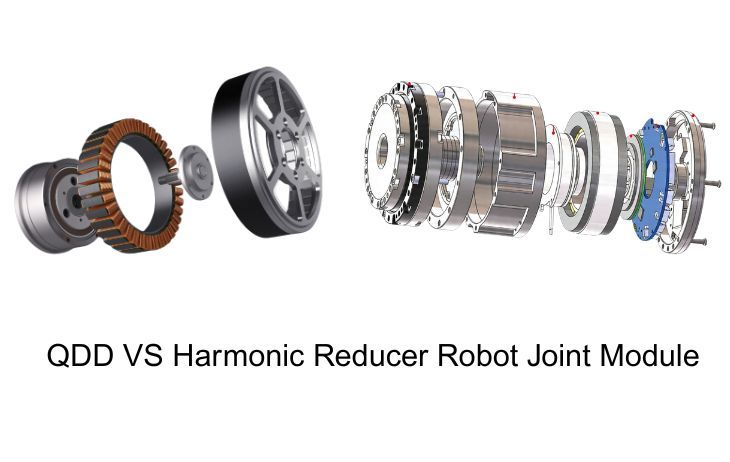

Волновые редукторы и QDD решают разные задачи приводов

Сравнение приводов на основе волновых редукторов и QDD, или приводов с квазипрямым приводом, часто упрощают до вопроса о том, какая технология лучше. На самом деле они представляют собой разные подходы к компромиссу между двигателем и передачей.

Приводы на основе волновых редукторов

Волновой редуктор использует относительно высокое передаточное отношение для преобразования характеристик скорости и крутящего момента двигателя в требования к выходным параметрам сустава робота. Такая архитектура может обеспечить высокую плотность крутящего момента, минимальный люфт, высокую точность позиционирования и компактную компоновку.

Эти характеристики делают волновую передачу особенно привлекательной для прецизионных роботизированных суставов, в которых важны ограниченное пространство, точность и выходной крутящий момент.

Приводы QDD

В архитектурах QDD обычно используется относительно низкое передаточное отношение в сочетании с двигателем высокой плотности крутящего момента. Такая конструкция в большей степени ориентирована на сохранение динамических характеристик двигателя, обратной приводимости и быстродействия системы управления.

Поэтому значимый инженерный вопрос заключается не в том, являются ли волновые редукторы или приводы QDD универсально лучшими. Более полезно определить, какая архитектура передачи обеспечивает правильный баланс между крутящим моментом, скоростью, обратной приводимостью, эффективностью и быстродействием управления для конкретного сустава гуманоида.

Почему для разных суставов гуманоида требуются разные конструкции приводов？

Гуманоидный робот может иметь десятки приводных степеней свободы, однако это не означает, что каждый сустав должен использовать абсолютно одинаковый привод.

Разные суставы работают в совершенно разных механических условиях.

Тазобедренному суставу могут требоваться высокий продолжительный крутящий момент, высокий пиковый крутящий момент и высокая тепловая мощность. В суставе запястья могут иметь большее значение компактные габариты, минимальный люфт, точность позиционирования и прокладка кабелей через полый вал. Для сустава пальца приоритетом могут быть крайне малый диаметр и небольшой вес, поскольку размер привода напрямую влияет на общие габариты и ловкость роботизированной кисти.

Поэтому использование одной увеличенной архитектуры привода во всем роботе может привести к неоправданному увеличению массы и стоимости.

Более эффективный подход заключается в разработке или выборе платформ приводов для конкретных суставов с учетом требований к крутящему моменту, скорости, размерам, рабочему циклу и управлению. Это позволяет производителям роботов оптимизировать весь робот, а не заставлять каждый сустав использовать одинаковые характеристики.

Тепловые характеристики могут быть важнее пикового крутящего момента

Пиковый крутящий момент является одной из самых простых для сравнения характеристик приводов, однако гуманоидные роботы не работают непрерывно на пиковом крутящем моменте.

Ходьба, стояние, приседание, перенос предметов, подъем и манипулирование инструментами требуют от суставов многократной работы в течение длительного времени. Поэтому продолжительный крутящий момент и тепловые характеристики имеют особое значение.

Привод может кратковременно развивать очень высокий пиковый крутящий момент, но если двигатель, драйвер или редуктор достигает тепловых пределов при длительной работе, практическая ценность этой пиковой характеристики ограничена.

Задача становится еще сложнее, когда двигатель, редуктор, драйвер и компоненты обратной связи интегрированы в компактный модуль сустава. Ограниченное пространство может затруднять отвод тепла.

По этой причине при оценке двигателя сустава гуманоида инженерам следует учитывать не только пиковый крутящий момент, но и продолжительный крутящий момент, рабочий цикл, тепловое сопротивление, способ охлаждения и рабочую температуру.

Полоса пропускания системы управления влияет на характер движений гуманоидного робота

Еще одной важной характеристикой является полоса пропускания системы управления. Два привода с аналогичными номинальными характеристиками по крутящему моменту и скорости могут обеспечивать совершенно разный характер движения, поскольку их передача, обратная связь и архитектура управления могут по-разному реагировать на изменения нагрузки и движения.

Гуманоидные роботы постоянно реагируют на изменения ускорения корпуса, внешние возмущения, контактные силы и условия равновесия. Поэтому суставу требуется не только точное позиционное управление. Он также должен быстро реагировать на изменения крутящего момента, скорости и положения.

Это делает все более важной взаимосвязь между передаточным отношением, обратной связью энкодера, обратной приводимостью, быстродействием драйвера и полосой пропускания системы управления.

Поэтому в динамических гуманоидных приложениях эффективность привода следует оценивать не только по тому, какой крутящий момент способен создать сустав, но и по тому, насколько быстро и точно сустав может изменять свое движение и состояние крутящего момента.

Интеграция — это не только экономия пространства

Интегрированную конструкцию привода часто продвигают лишь потому, что она сокращает монтажное пространство. Хотя компактность важна, интеграция системы обеспечивает и другие преимущества.

Когда двигатель, редуктор, энкодер, драйвер, тормоз, подшипники и корпус проектируются как единая система сустава, интерфейсы между этими компонентами можно оптимизировать с самого начала.

Энкодер можно разместить с учетом фактических требований сустава к обратной связи. Драйвер можно согласовать с электрическими характеристиками двигателя. Корпус можно одновременно спроектировать с учетом опоры подшипников, конструкционной жесткости, отвода тепла, крепления двигателя и прокладки кабелей.

Это создает важное различие между простой сборкой компонентов и проектированием интегрированной системы сустава.

Для гуманоидных роботов последний подход помогает снизить механическую сложность, одновременно повышая эффективность компоновки, надежность и общие характеристики системы.

Почему конструкция с полым валом важна для гуманоидных роботов?

Гуманоидные роботы содержат большое количество силовых кабелей, кабелей энкодеров, линий связи и соединений датчиков. Эти кабели должны перемещаться вместе с суставами робота на протяжении повторяющихся циклов вращения.

Внешняя прокладка кабелей может приводить к изгибу, натяжению, износу и возникновению помех, особенно в области постоянно движущихся суставов.

Архитектура с полым валом позволяет прокладывать кабели через центр передачи. Это упрощает внутреннюю прокладку кабелей и уменьшает помехи в области плечевых, запястных и других вращательных суставов.

Поэтому двигатель сустава с полым волновым редуктором не следует рассматривать только как решение для компоновки. Конструкция с полым валом может влиять на внутреннюю архитектуру кабелей робота, процесс сборки, требования к техническому обслуживанию и общую механическую компоновку.

Большее передаточное отношение автоматически не означает более высокую точность

Еще одно распространенное заблуждение заключается в том, что более высокое передаточное отношение автоматически обеспечивает более точный сустав гуманоида.

Высокое передаточное отношение может увеличить выходной крутящий момент и повысить эффективное угловое разрешение на выходе сустава, но оно также влияет на обратную приводимость, эффективность, приведенную инерцию и динамический отклик.

Поэтому правильный подход заключается в том, чтобы сначала определить требуемые выходной крутящий момент, выходную скорость, диапазон движения и характеристики управления суставом, а затем выбрать подходящее передаточное отношение.

Это особенно важно при сравнении приводов на основе волновых редукторов с архитектурами QDD с низким передаточным отношением. Для разных суставов могут требоваться совершенно разные сочетания плотности крутящего момента, точности, динамического отклика и способности к взаимодействию.

Будущее двигателей суставов гуманоидов будет более специализированным для конкретных применений

Будущее гуманоидной робототехники, вероятно, не будет зависеть от одной универсальной архитектуры привода для каждого сустава. Вместо этого производители роботов, скорее всего, будут использовать разные платформы приводов, оптимизированные для различных частей робота.

Для тазобедренных и коленных суставов могут разрабатываться модули с высоким крутящим моментом, тогда как компактные прецизионные модули суставов с волновыми редукторами могут использоваться для плеч, локтей и запястий. Миниатюрные системы волновой передачи могут применяться в роботизированных кистях и пальцах, а архитектуры двигателей с низким передаточным отношением могут быть предпочтительны в суставах, где более важны динамический отклик и обратная приводимость.

Такой подход, ориентированный на конкретные применения, позволяет инженерам оптимизировать весь гуманоидный робот, а не настраивать каждый сустав под одну и ту же спецификацию привода.

Что следует сравнивать инженерам при выборе двигателя сустава гуманоида?

Одного номинального крутящего момента недостаточно для оценки двигателя сустава гуманоида. Инженерам следует рассматривать привод как законченную систему и сравнивать такие параметры, как отношение крутящего момента к массе, отношение крутящего момента к объему, продолжительный и пиковый крутящий момент, выходная скорость, передаточное отношение, люфт, обратная приводимость, полоса пропускания управления, тепловая мощность, конфигурация энкодера, жесткость сустава, размер полого отверстия, конфигурация тормоза, интерфейс связи и общая масса сустава.

Например, привод на 200 Н·м автоматически не лучше привода на 100 Н·м. Если привод на 200 Н·м вдвое тяжелее и требует более сложного управления тепловым режимом, более легкий привод может обеспечить лучшее общее решение для робота.

Поэтому лучшим является тот привод, который обеспечивает требуемые характеристики в рамках механических и электрических ограничений целевого сустава.

HONPINE: разработка сустава как полноценной системы движения

Для HONPINE двигатель сустава гуманоида — это не просто двигатель в сочетании с редуктором. Цель заключается в разработке интегрированной системы движения с учетом требований конкретного сустава робота.

Роботизированные суставные решения HONPINE могут объединять такие технологии, как безрамные моментные двигатели, волновые редукторы, энкодеры, тормоза, драйверы и датчики, в компактных архитектурах приводов.

Такой интегрированный подход позволяет разрабатывать различные модули суставов с учетом разных требований к крутящему моменту, скорости, массе, размерам, точности и быстродействию системы управления.

Для гуманоидных роботов это различие имеет большое значение. Цель заключается не просто в установке более мощного двигателя, а в создании сустава, обеспечивающего правильное сочетание мощности, передачи, обратной связи и управления для своего конкретного положения в роботе.

Заключение: лучший двигатель сустава гуманоида — не обязательно самый мощный

Гуманоидная робототехника меняет подход инженеров к оценке двигателей и приводов.

Вместо того чтобы спрашивать только: «Какой крутящий момент способен создать этот двигатель?», инженерам все чаще необходимо выяснять, насколько эффективно весь сустав может преобразовывать электрическую энергию в точное, управляемое и воспроизводимое механическое движение.

Поэтому высокопроизводительный двигатель сустава гуманоида должен обеспечивать баланс между плотностью крутящего момента, передаточным отношением, точностью, обратной приводимостью, полосой пропускания управления, тепловыми характеристиками, массой и интеграцией.

Волновой редуктор может быть правильным решением для одного сустава, тогда как для другого больше подойдет архитектура QDD. Миниатюрная волновая передача может быть более ценной для роботизированного пальца, чем максимальный крутящий момент, а для тазобедренного или коленного сустава могут иметь большее значение продолжительный крутящий момент и тепловая мощность.

Не существует единственного привода, который был бы лучшим для каждого сустава гуманоида. Лучшим решением является архитектура привода, соответствующая требованиям конкретного сустава.

Этот ориентированный на конкретное применение и системный подход будет приобретать все большее значение по мере перехода гуманоидных роботов от демонстрационных прототипов к надежным, легким и пригодным для масштабирования коммерческим продуктам.
